Funktionsbeschreibungen
Brücke 2
BID =70
Brücke 7
Brücke 4

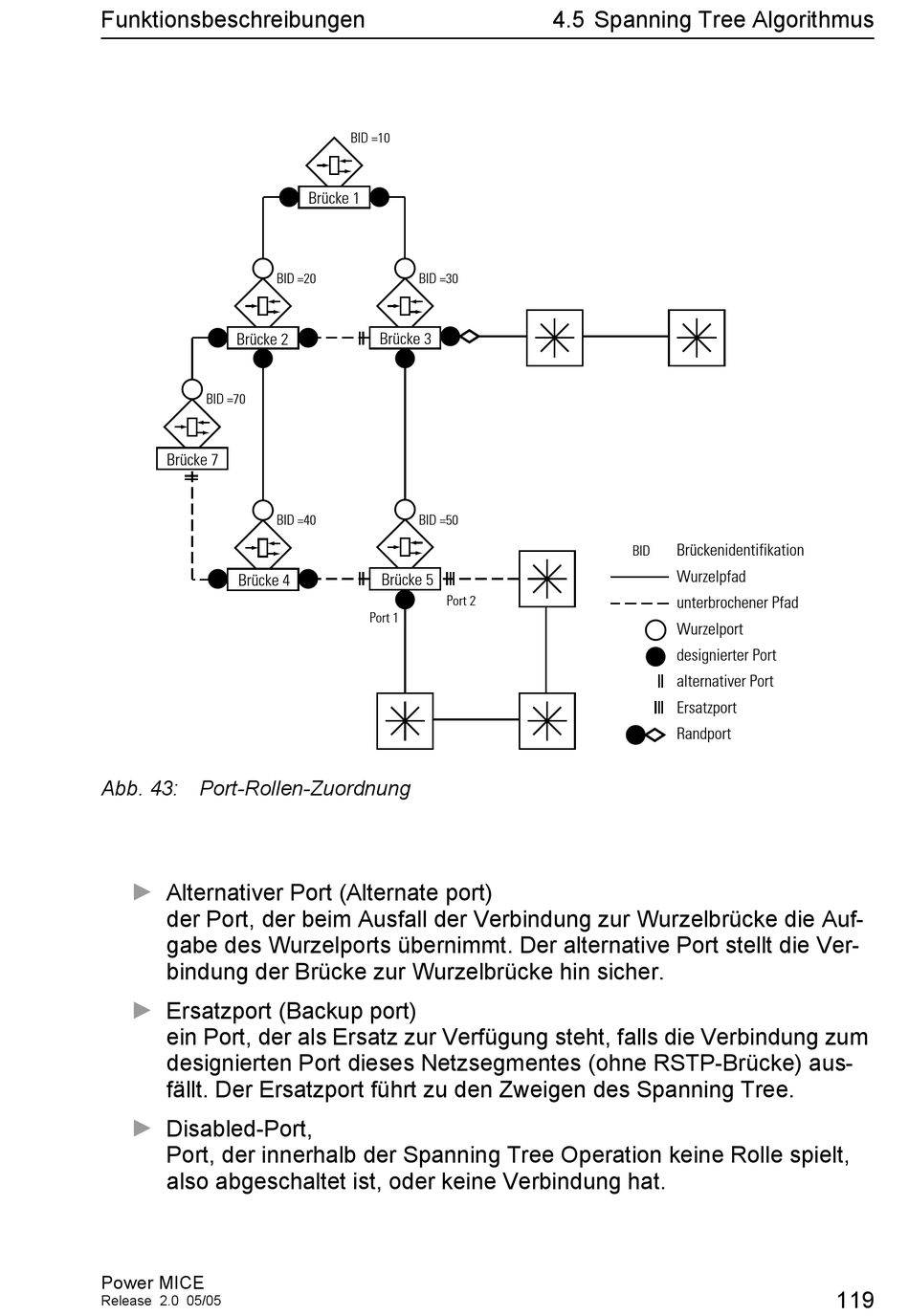

Abb. 43: Port-Rollen-Zuordnung
D
Alternativer Port (Alternate port)
der Port, der beim Ausfall der Verbindung zur Wurzelbrücke die Auf-
gabe des Wurzelports übernimmt. Der alternative Port stellt die Ver-
bindung der Brücke zur Wurzelbrücke hin sicher.
D
Ersatzport (Backup port)
ein Port, der als Ersatz zur Verfügung steht, falls die Verbindung zum
designierten Port dieses Netzsegmentes (ohne RSTP-Brücke) aus-
fällt. Der Ersatzport führt zu den Zweigen des Spanning Tree.
D
Disabled-Port,
Port, der innerhalb der Spanning Tree Operation keine Rolle spielt,
also abgeschaltet ist, oder keine Verbindung hat.
Power MICE
Release 2.0 05/05
BID =10
Brücke 1
BID =20 BID =30
Brücke 3
BID =40 BID =50
Brücke 5
Port 2
Port 1
4.5 Spanning Tree Algorithmus
Brückenidentifikation
BID
Wurzelpfad
unterbrochener Pfad
Wurzelport
designierter Port
alternativer Port
Ersatzport
Randport
