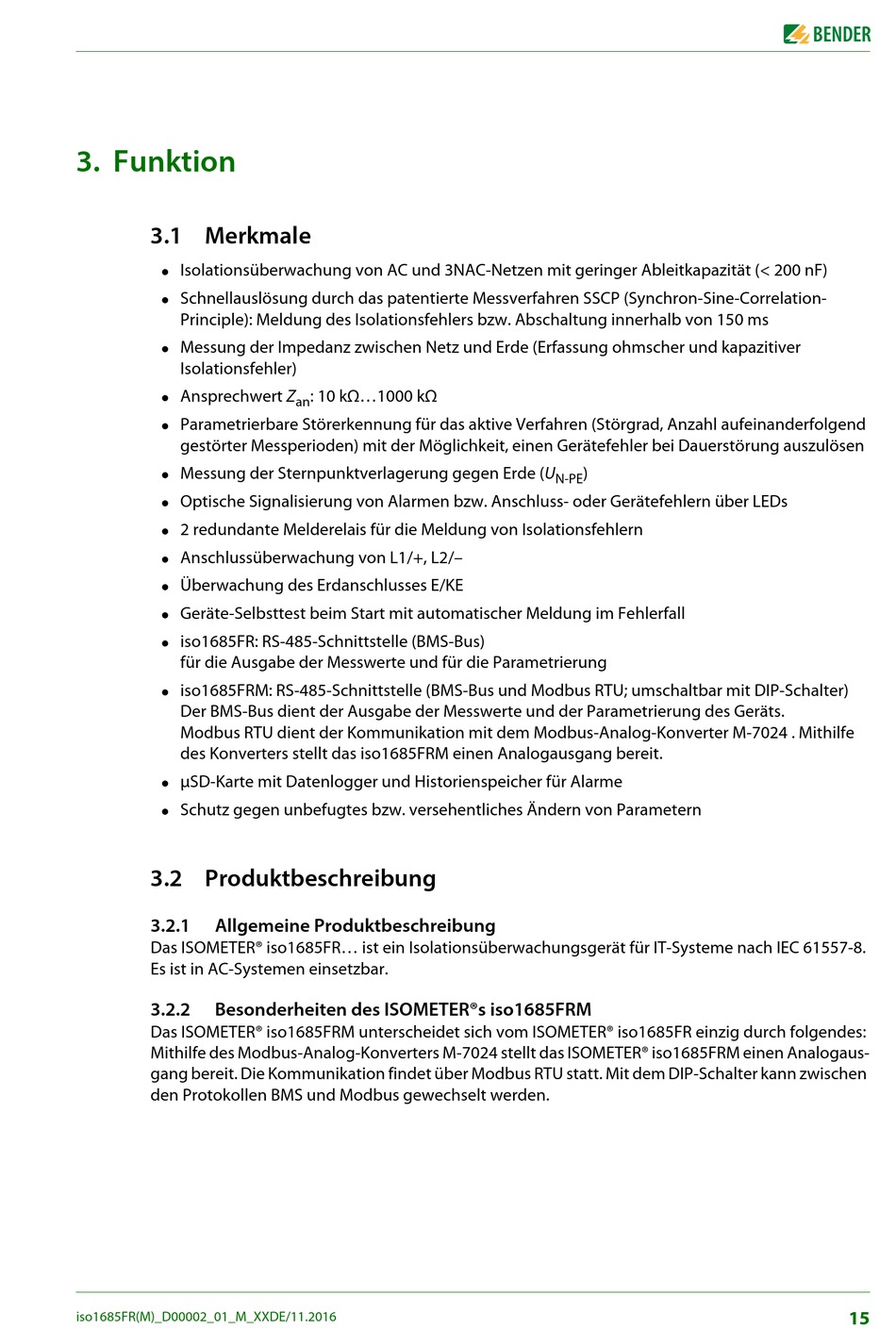

3. Funktion
3.1 Merkmale
Isolationsüberwachung von AC und 3NAC-Netzen mit geringer Ableitkapazität (< 200 nF)
Schnellauslösung durch das patentierte Messverfahren SSCP (Synchron-Sine-Correlation-
Principle): Meldung des Isolationsfehlers bzw. Abschaltung innerhalb von 150 ms
Messung der Impedanz zwischen Netz und Erde (Erfassung ohmscher und kapazitiver
Isolationsfehler)
Ansprechwert Z
Parametrierbare Störerkennung für das aktive Verfahren (Störgrad, Anzahl aufeinanderfolgend
gestörter Messperioden) mit der Möglichkeit, einen Gerätefehler bei Dauerstörung auszulösen
Messung der Sternpunktverlagerung gegen Erde (U
Optische Signalisierung von Alarmen bzw. Anschluss- oder Gerätefehlern über LEDs
2 redundante Melderelais für die Meldung von Isolationsfehlern
Anschlussüberwachung von L1/+, L2/–
Überwachung des Erdanschlusses E/KE
Geräte-Selbsttest beim Start mit automatischer Meldung im Fehlerfall
iso1685FR: RS-485-Schnittstelle (BMS-Bus)
für die Ausgabe der Messwerte und für die Parametrierung
iso1685FRM: RS-485-Schnittstelle (BMS-Bus und Modbus RTU; umschaltbar mit DIP-Schalter)
Der BMS-Bus dient der Ausgabe der Messwerte und der Parametrierung des Geräts.
Modbus RTU dient der Kommunikation mit dem Modbus-Analog-Konverter M-7024 . Mithilfe
des Konverters stellt das iso1685FRM einen Analogausgang bereit.
μSD-Karte mit Datenlogger und Historienspeicher für Alarme
Schutz gegen unbefugtes bzw. versehentliches Ändern von Parametern
3.2 Produktbeschreibung
3.2.1
Allgemeine Produktbeschreibung
Das ISOMETER® iso1685FR... ist ein Isolationsüberwachungsgerät für IT-Systeme nach IEC 61557-8.
Es ist in AC-Systemen einsetzbar.
3.2.2
Besonderheiten des ISOMETER®s iso1685FRM
Das ISOMETER® iso1685FRM unterscheidet sich vom ISOMETER® iso1685FR einzig durch folgendes:
Mithilfe des Modbus-Analog-Konverters M-7024 stellt das ISOMETER® iso1685FRM einen Analogaus-
gang bereit. Die Kommunikation findet über Modbus RTU statt. Mit dem DIP-Schalter kann zwischen
den Protokollen BMS und Modbus gewechselt werden.
iso1685FR(M)_D00002_01_M_XXDE/11.2016
: 10 kΩ...1000 kΩ
an
)
N-PE
15
