Kurzanleitung/Quickstart
ISOMETER® isoHR685W-x-I-B
Isolationsüberwachungsgerät
Diese Kurzanleitung ersetzt nicht das Handbuch.

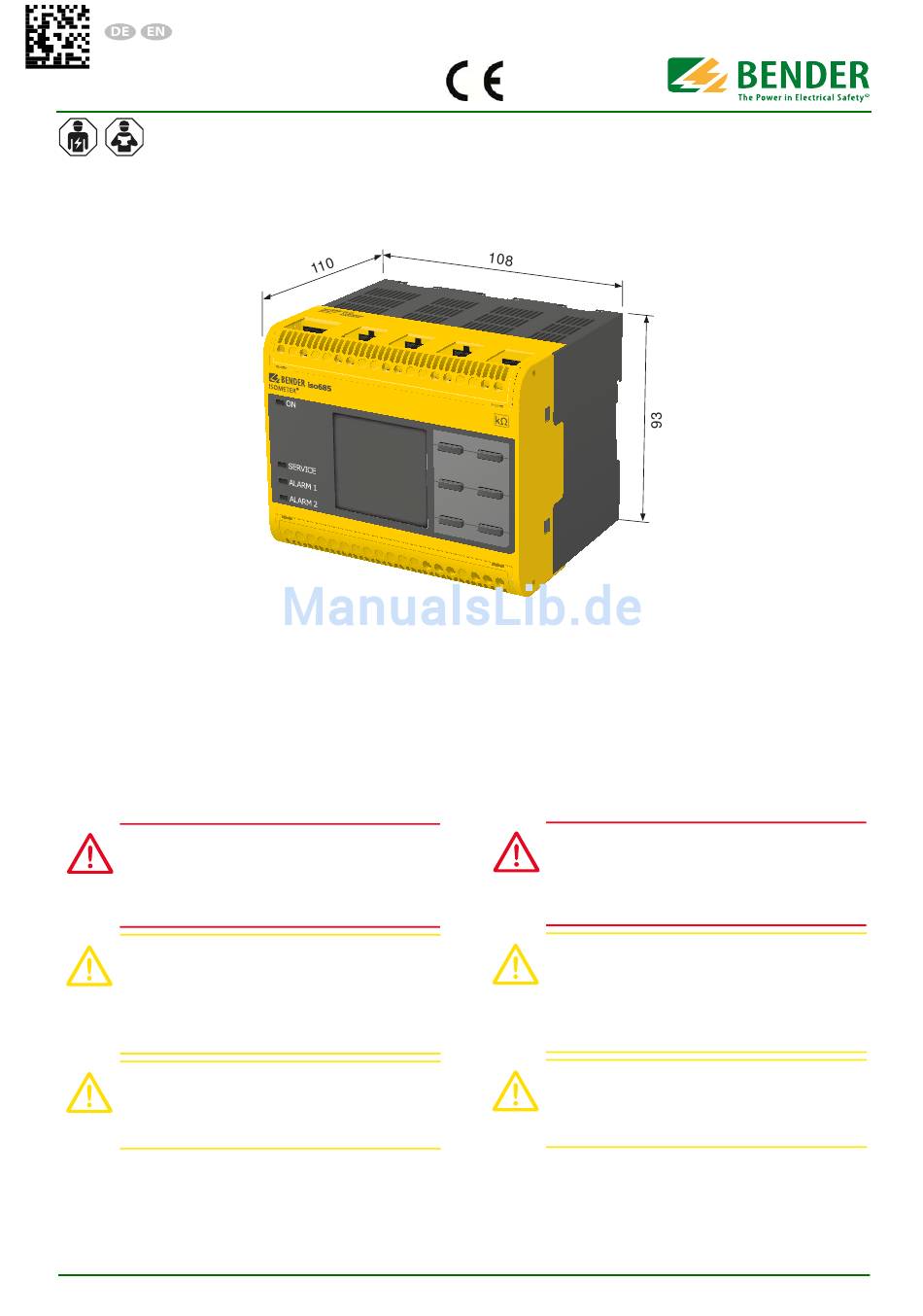

Maßangaben in Millimeter (mm)
Bestimmungsgemäße Verwendung
Das ISOMETER® isoHR685W-x-I-B überwacht den Isolationswiderstand
von ungeerdeten AC/DC-Hauptstromkreisen
Netznennspannungen von AC, AC/DC 0... 1000 V oder DC 0...1300 V.
Die in AC/DC-Systemen vorhandenen gleichstromgespeisten Kompo-
nenten haben keinen Einfluss auf das Ansprechverhalten. Durch die sepa-
rate Versorgungsspannung ist
spannungslosen Systems möglich. Die maximal zulässige Netzableit-
kapazität beträgt abhängig vom anwendungsspezifischen Profil bis zu
1000 μF.
Sicherheitshinweise
Gefahr eines elektrischen Schlages!
An den Klemmen liegt eine hohe Spannung an, die bei direkter
Berührung lebensgefährlich ist. Ist das Gerät mit den Klemmen
L1/+, L2, L3/- an ein betriebsbedingt spannungsführendes IT-
GEFAHR
System angeschlossen, dürfen die Klemmen KE und E nicht vom
Schutzleiter (PE) getrennt werden.
Gefahr von Sachschaden durch unsachgemäße Installation!
Die Anlage kann Schaden nehmen, wenn Sie in einem leitend
verbundenen System mehr als ein Isolationsüberwachungs-
gerät anschließen. Sind mehrere Geräte angeschlossen, fun-
VORSICHT
ktioniert das Gerät nicht und meldet keine Isolationsfehler.
Schließen Sie in jedem leitend verbundenen System nur ein
Isolationsüberwachungsgerät an.
Trennung vom IT-System beachten!
Bei Isolations- und Spannungsprüfungen an der Anlage muss
das Isolationsüberwachungsgerät für die Dauer der Prüfung
vom IT-System getrennt sein. Andernfalls kann das Gerät
VORSICHT
Schaden nehmen.
isoHR685W-x-I-B_D00261_00_Q_DEEN/01.2018
(IT-Systemen) mit
auch die Überwachung eines
Insulation monitoring device
This quickstart guide does not replace the operating manual.
Dimensions in millimeters (mm)
Intended use
The ISOMETER® isoHR685W-x-I-B monitors the insulation resistance of
unearthed AC/DC main circuits (IT systems)with mains voltages of AC, AC/
DC 0...1000 V or DC 0...1300 V.
DC components existing in AC/DC systems do not influence the opera-
ting characteristics. A separate supply voltage allows de-energised sys-
tems to be monitored. The maximum permissible system leakage
capacitance is 1000 μF and is dependent on the application-specific pro-
file.
Safety instructions
Risk of electric shock!
The terminals carry high voltage and direct contact with these
terminals will likely result in electrocution. If the terminals L1/+,
L2, L3/- of the device are connected to a live IT system, the termi-
DANGER
nals E and KE must not be disconnected from the protective
conductor (PE).
Risk of damage to property due to incorrect installation!
There should only be one insulation monitoring device per con-
ductively connected installation. Damage to the installation
may result if several insulation monitoring devices are connec-
CAUTION
ted. In addition, the device will not function and will not report
an insulation fault if more than one insulation monitoring
device is connected.
Disconnect from the IT system!
The insulation monitoring device must be disconnected from
the IT system before insulation or voltage tests at the installa-
tion and must remain so for the duration of the test. Otherwise
CAUTION
the device may be damaged.
