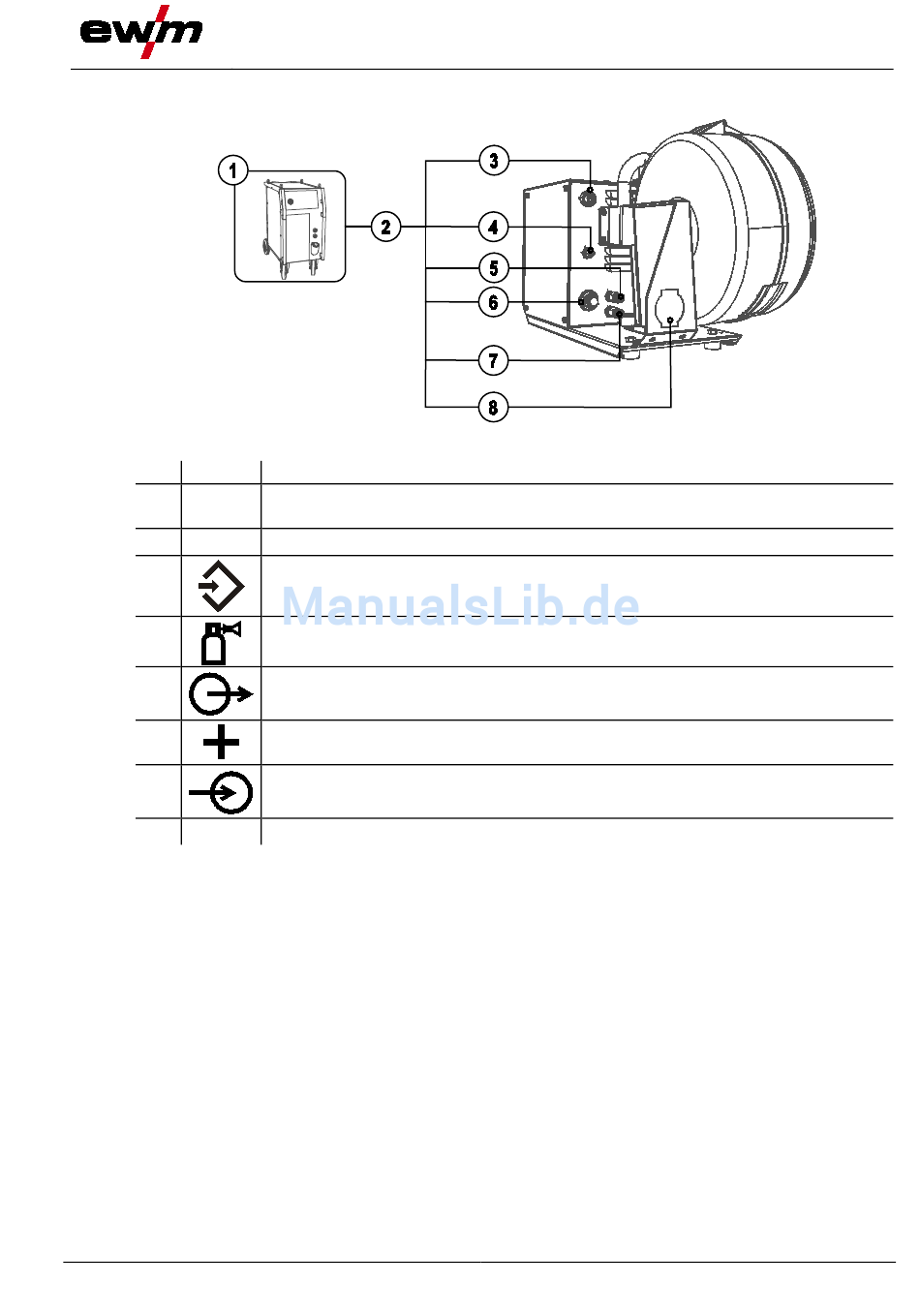

Anschluss Zwischenschlauchpaket - EWM Phoenix Expert drive 4L M3.00 Betriebsanleitung

5.4.1

Anschluss Zwischenschlauchpaket

Pos. Symbol
1
2
3
4
5
6
7
8
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln.
•
Kabelbuchse Schweißstrom auf „Anschlussstecker Schweißstrom" stecken und durch Rechtsdrehen
verriegeln.
•
Überwurfmutter der Schutzgasleitung am Anschlussnippel G¼" anschließen.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 7-polig stecken und mit Überwurfmutter
sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
099-004802-EW500
02.05.2013
Beschreibung 0
Stromquelle
Zusätzliche Systemdokumente beachten!
Zwischenschlauchpaket
Anschlussbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
Anschlussnippel G¼", Schutzgasanschluss
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Zugentlastung Zwischenschlauchpaket
Aufbau und Funktion
Hinweise zum Verlegen von Schweißstromleitungen
Abbildung 5-2
25
