Aufbau und Funktion
WIG-Schweißen
5.6.4
WIG-Lichtbogenzündung
5.6.4.1
Liftarc-Zündung

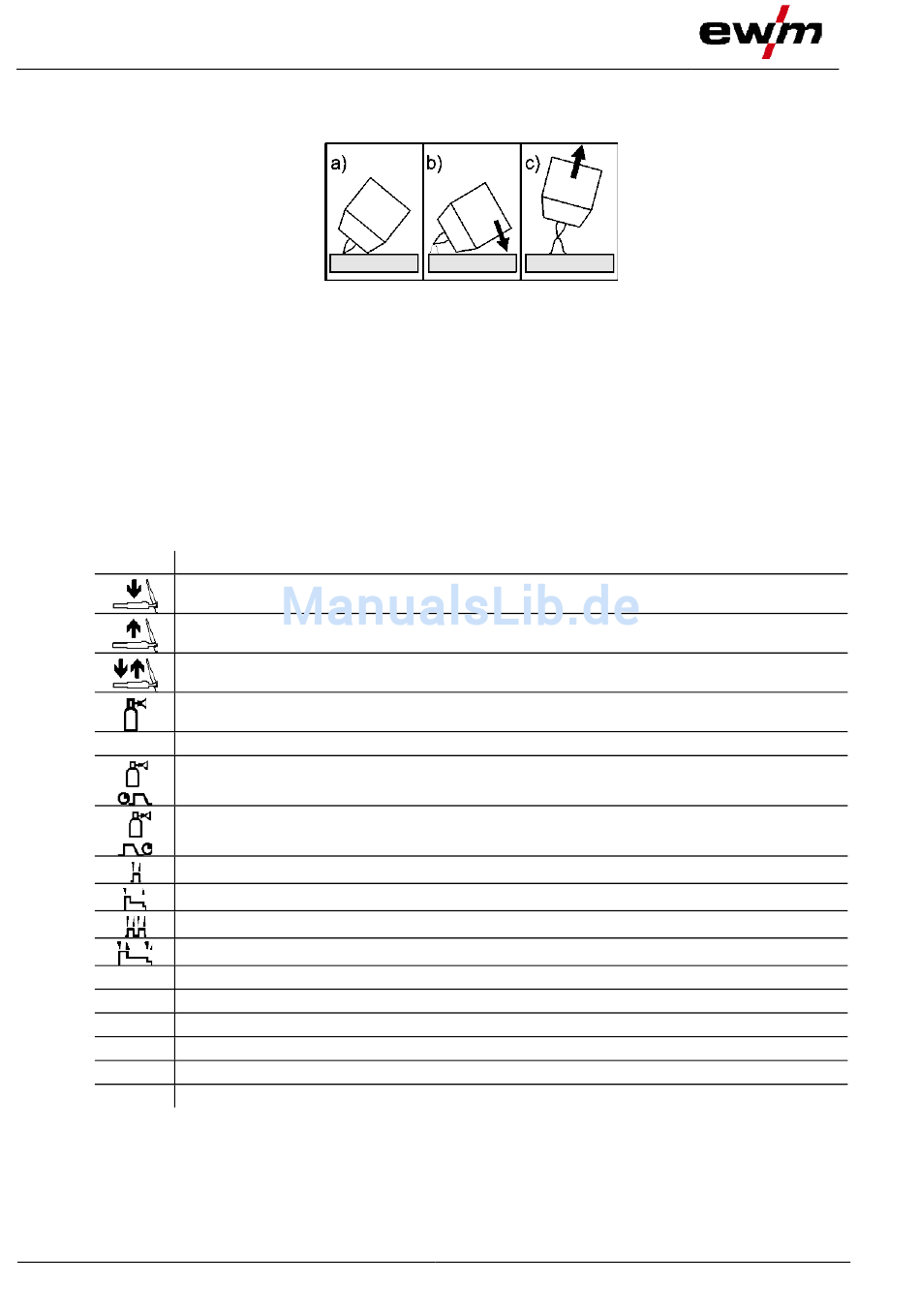

Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen und
Brennertaster betätigen (Liftarcstrom fließt, unabhängig vom eingestellten Hauptstrom)
b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm
Abstand bestehen. Der Lichtbogen zündet und der Schweißstrom steigt, je nach eingestellter
Betriebsart, auf den eingestellten Start- bzw. Hauptstrom an.
c) Brenner abheben und in Normallage schwenken.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
5.6.5
Pulsen, Funktionsabläufe
5.6.5.1
Zeichen- und Funktionserklärung
Symbol
Bedeutung
Brennertaster betätigen
Brennertaster loslassen
Brennertaster tippen (kurzes Drücken und Loslassen)
Schutzgas strömt
Schweißleistung
I
Gasvorströmen
Gasnachströmen
2-Takt
2-Takt-Spezial
4-Takt
4-Takt-Spezial
Zeit
t
Startprogramm
P
START
Hauptprogramm
P
A
vermindertes Hauptprogramm
P
B
Endprogramm
P
END
Slope-Zeit von PSTART, auf PA
tS1
54
Abbildung 5-26
