Gerätebeschreibung - Schnellübersicht
4.1
Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
099-004802-EW500
02.05.2013
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Transportgriff
Drahtspulengehäuse
Schutzklappe
Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen.
Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit
Informationen zu Verschleißteilen und JOB
Eurozentralanschluss
Schweißstrom, Schutzgas und Brennertaster integriert
Schiebeverschluss, Verriegelung der Schutzklappe
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Fernsteller, Steuerleitung
Schweißbrenner etc.)
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"

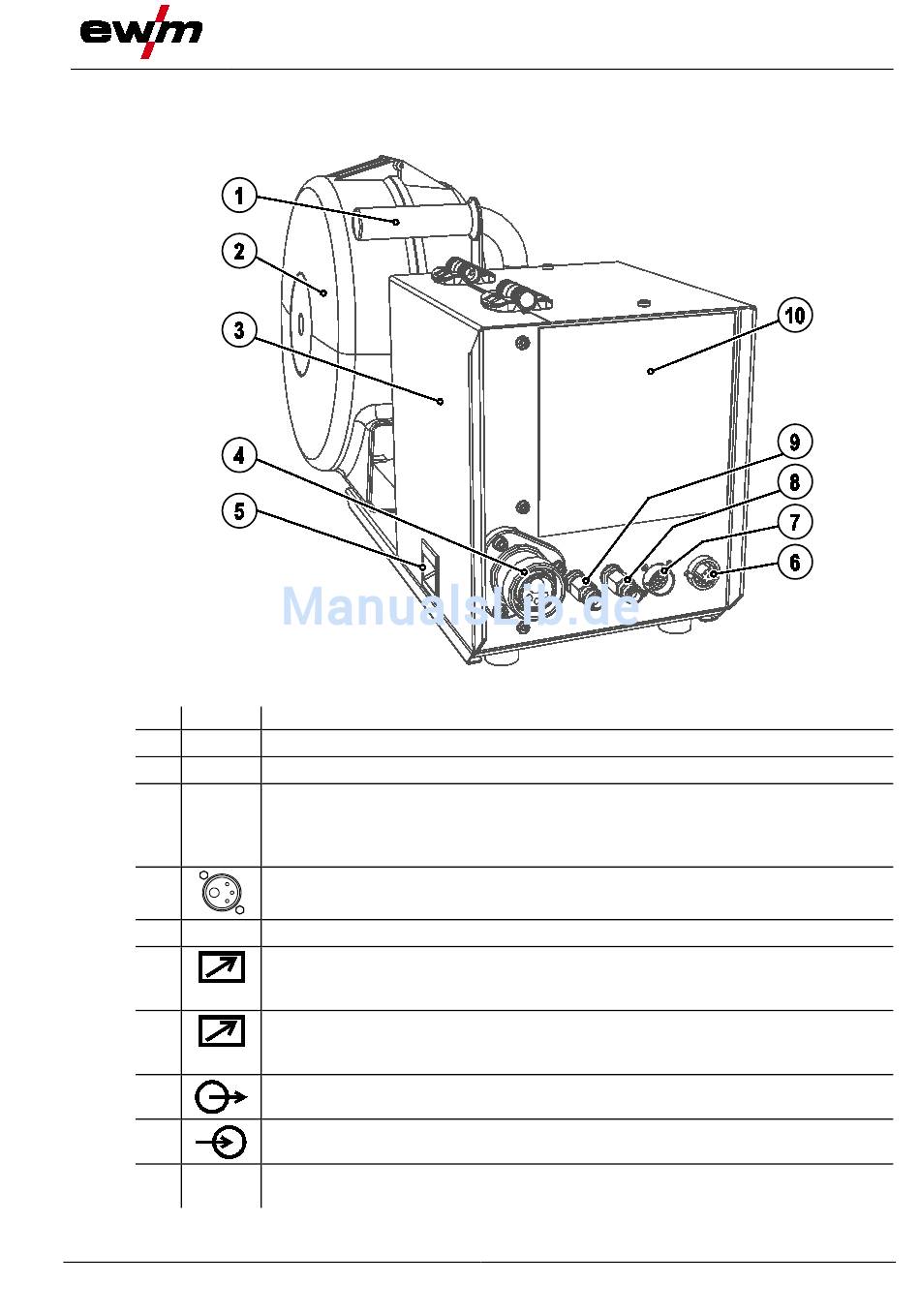

Abbildung 4-1
Listen.
-
Frontansicht
