Aufbau und Funktion
WIG-Schweißen
5.6
WIG-Schweißen
5.6.1
Anschluss Schweißbrenner
WIG-Schweißbrenner zum Anschluss an einen Eurozentralanschluss sind in zwei
Ausführungen verwendbar:
•
WIG-Kombischweißbrenner werden am Eurozentralanschluss des Drahtvorschubgerätes
und am Schweißstromanschluss (-) der Stromquelle angeschlossen.
•
WIG-Schweißbrenner in der Ausführung (EZA) werden ausschließlich am
Eurozentralanschluss des Drahtvorschubgerätes angeschlossen. Hierzu muss die
Schweißstromleitung des Zwischenschlauchpaketes, auf der Geräterückseite, mit dem
Schweißstromanschluss (-) verbunden sein!
Pos. Symbol
1
2
3
4
5
6
7
52
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Eurozentralanschluss
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Anschlussbuchse, Schweißstrom „-"
•
WIG-Schweißen:
Stromquelle
Zusätzliche Systemdokumente beachten!
HINWEIS

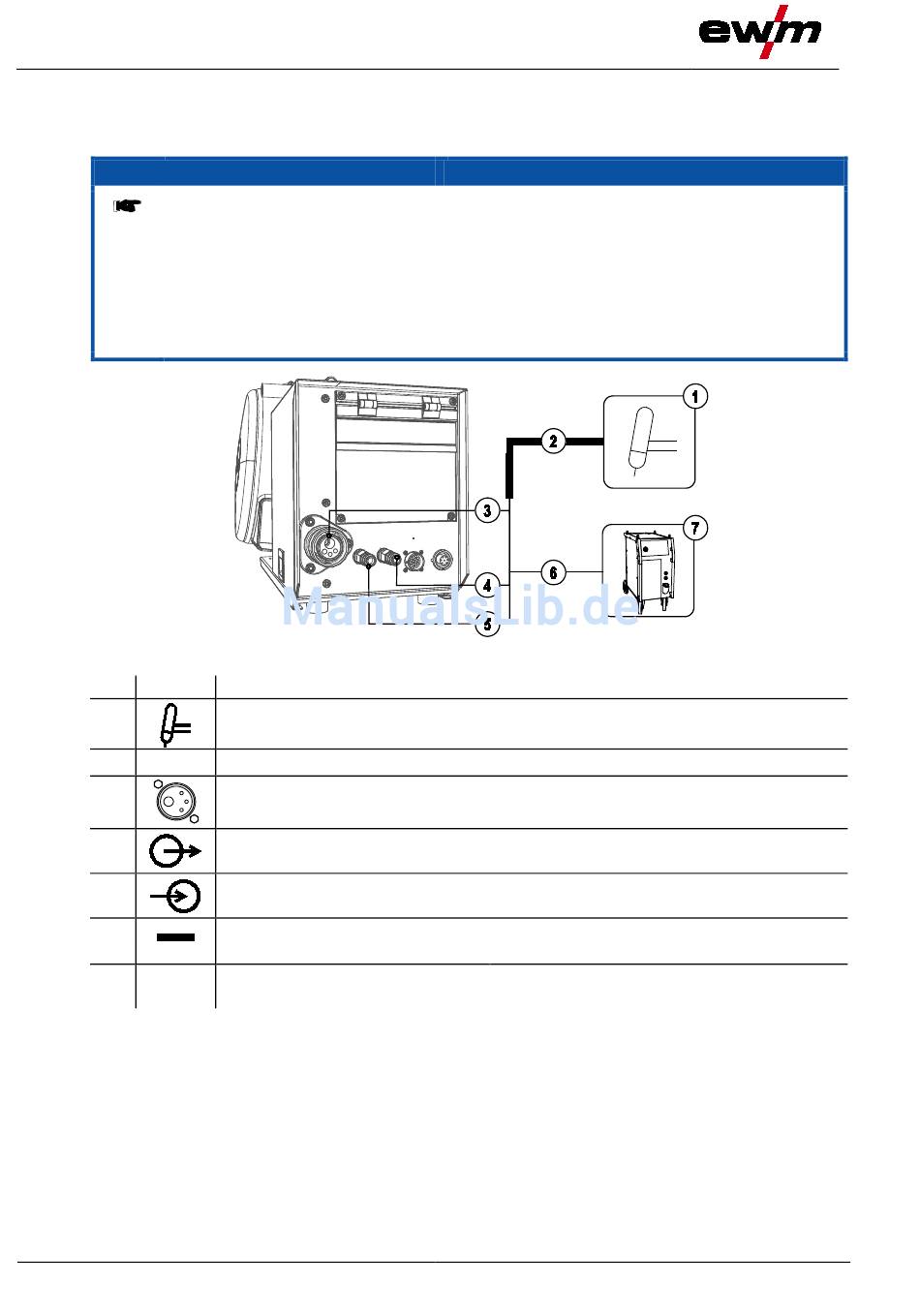

Abbildung 5-24
Schweißstromanschluss für Schweißbrenner
099-004802-EW500
02.05.2013
