4.3
Innenansicht
Pos. Symbol
1
2
3
4
5
6
7
8
099-004802-EW500
02.05.2013
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Drahtspulengehäuse
Drahtspulenaufnahme
Aufnahmepunkt
Zur Aufnahme Drehdorn Drahtvorschubgerät
Drahtvorschubantrieb
Drucktaste, Gastest
Während Prüfung und Einstellung der Gasdurchflussmenge bleiben Schweißspannung
und Drahtvorschubantrieb abgeschaltet.
Nach einmaligem Betätigen des Tasters fließt für ca. 25 s Schutzgas. Durch
nochmaliges Betätigen kann der Vorgang jederzeit unterbrochen werden.
Hierdurch wird ein hohes Maß an Sicherheit für den Schweißer gewährt, weil ein
versehentliches Zünden des Lichtbogens nicht möglich ist.
Drucktaste, Drahteinfädeln
Zum Einfädeln der Drahtelektrode beim Drahtspulenwechsel
(Geschwindigkeit = 50 % der eingestellten Drahtgeschwindigkeit)
Der Schweißdraht wird spannungsfrei in das Schlauchpaket eingefädelt, ohne dass
Gas ausströmt.
Umschalter Schweißbrennerfunktion (Sonderschweißbrenner erforderlich)
Programme oder JOBs umschalten
Schweißleistung stufenlos einstellen
Schutzklappe
Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen.
Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit
Informationen zu Verschleißteilen und JOB

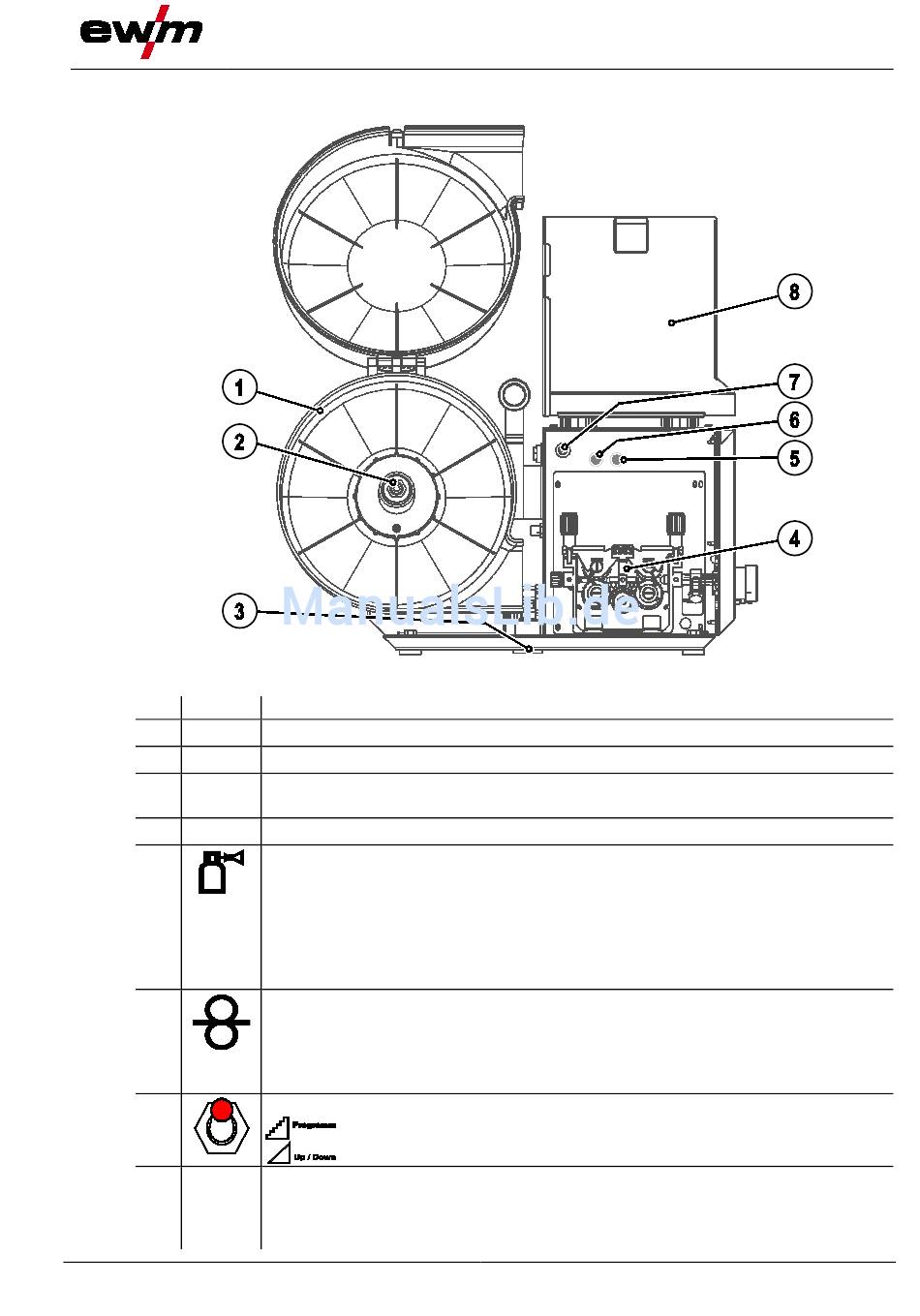

Abbildung 4-3
Listen.
-
Innenansicht
19
