5.2 Gerät montieren

Seitenteile montieren

Seitenabdeckungen
montieren

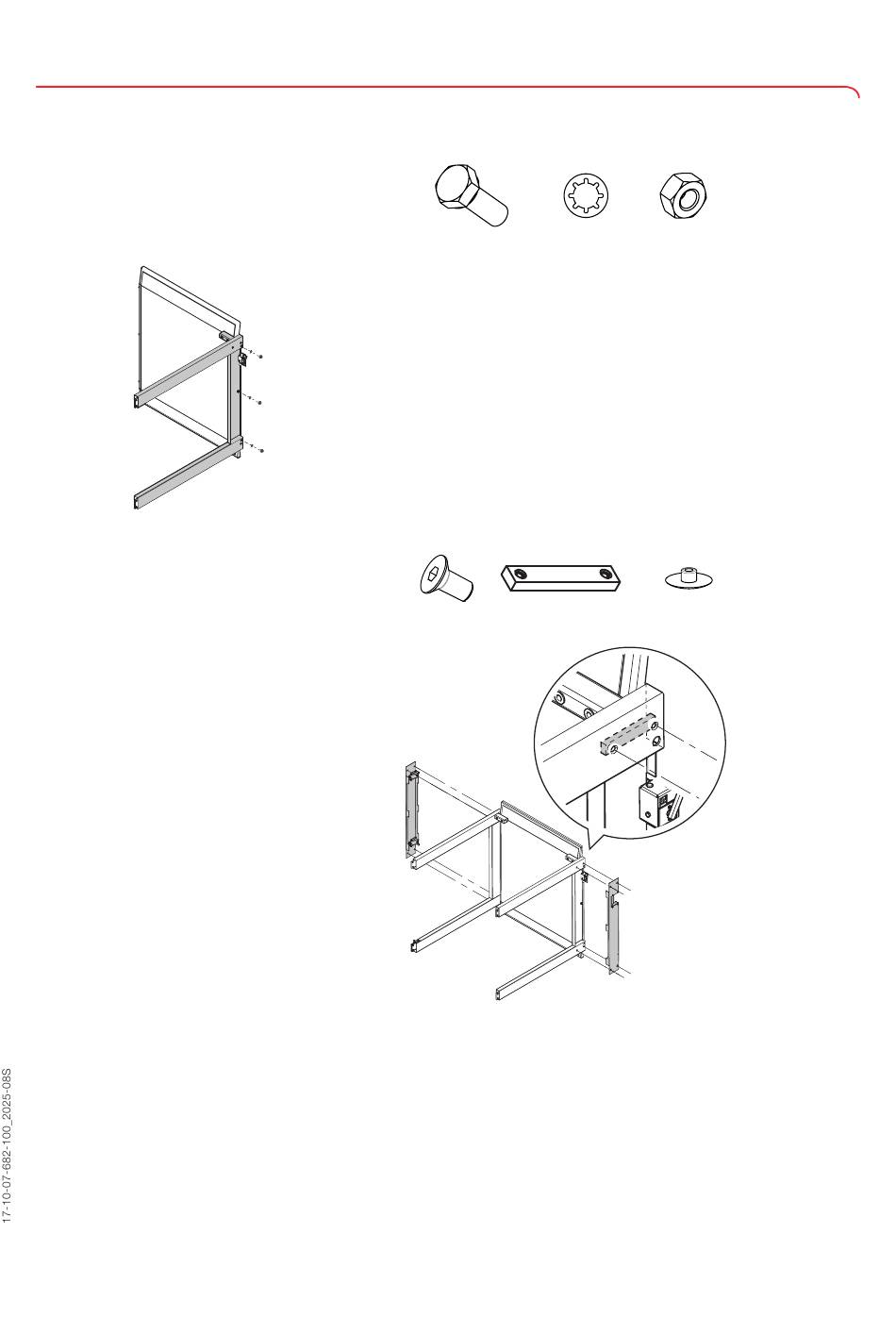

Sie benötigen folgende Verbindungselemente für diesen Montageschritt (An der Wäge-
plattform montiert):
6x M6 x 16
1. Entfernen Sie die Muttern und Zahnscheiben an der Seite der Wägeplattform.
2. Belassen Sie die Schrauben in den Bohrungen.
3. Stellen Sie die Wiegeplattform auf die vordere Kante und halten Sie sie in dieser Po-
sition fest.
4. Setzen Sie das rechte Seitenteil auf die Schrauben an der Wiegeplattform
5. Stecken Sie je eine Zahnscheibe und eine Mutter auf die Schrauben.
6. Ziehen Sie die Muttern fest (10 Nm).
7. Wiederholen Sie den Vorgang für das linke Seitenteil.
Sie benötigen folgende Verbindungselemente für diesen Montageschritt:
8x M6 x 16
1. Schieben Sie an beiden Enden des rechten Seitenteiles je eine Gewindeplatte ein.
2. Stellen Sie sicher, dass die Bohrungen der Gewindeplatten und die Bohrungen des
Seitenteils übereinander liegen.
3. Setzen Sie die rechte Abdeckung auf das rechte Seitenteil.
4. Befestigen Sie die Abdeckung an beiden Enden mit je zwei Schrauben am Seitenteil
(5 Nm).
5. Wiederholen Sie den Vorgang für die linke Abdeckung.
6. Richten Sie die Wägeplattform auf.
7. Setzen Sie die schwarzen Abdeckkappen auf die Schrauben.
6x J 6,4 6x M6
4x Gewindeplatte 8x schwarz
Gerät in Betrieb nehmen • 17
