Montaż wspornika
wyświetlacza
Do tej czynności montażowej będą potrzebne następujące elementy łączące:
ZACHOWAJ OSTROŻNOŚĆ!
Zranienie wskutek upadku
Jeżeli kabel wyświetlacza zostanie przeciągnięty za daleko przez słupek, powsta-
nie pętla, o którą może się potknąć pacjent albo użytkownik.
► Nie zdejmować łączników kablowych z kabla wyświetlacza. Będzie on mieć
dzięki temu poprawną długość i można go będzie wygodnie podłączyć do
modułu elektronicznego bez tworzenia pętli.
UWAGA!
Nieprawidłowe działanie urządzenia wskutek błędnego montażu
► Poprowadzić kabel wyświetlacza tak, by nie było możliwe jego zaciśnięcie
przy wykonywaniu kolejnych czynności montażowych.

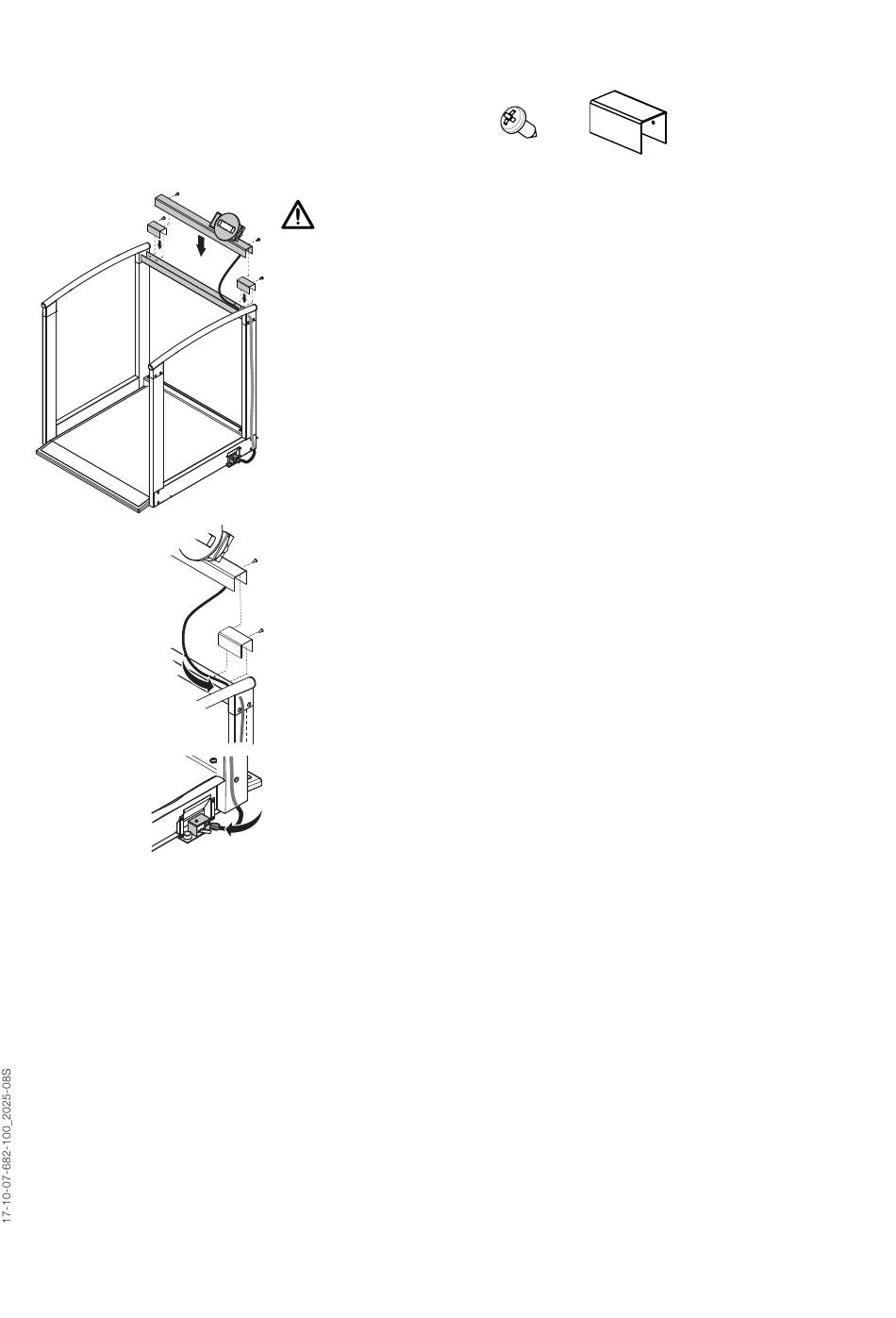

1. Włożyć kabel wyświetlacza w górny słupek poprzeczny tak, by dał się wyprowadzić
z prawej części bocznej.
2. Przeprowadzić kabel wyświetlacza przez słupek tak, by wtyczka była dostępna przy
dolnym końcu słupka.
3. Nałożyć nasadki na słupek poprzeczny.
4. Sprawdzić, czy otwory nasadek i otwory w słupku poprzecznym znajdują się jeden
nad drugim.
5. Włożyć po jednej śrubie w zewnętrzne otwory nasadek i przykręcić śruby (2 Nm).
6. Założyć wspornik wyświetlacza na słupek poprzeczny.
7. Sprawdzić, czy otwory w słupku poprzecznym i wewnętrzne otwory nasadek znaj-
dują się jeden nad drugim.
8. Włożyć po jednej śrubie w otwory wspornika wyświetlacza i przykręcić śruby
(2 Nm).
9. Połączyć kabel wyświetlacza ze złączem wyświetlacza w platformie ważącej.
4x B 3,5 x 9,5 2 x nasadka
