Montar o aparelho

Montar o painel lateral
Montar as coberturas
laterais
182 • seca 685

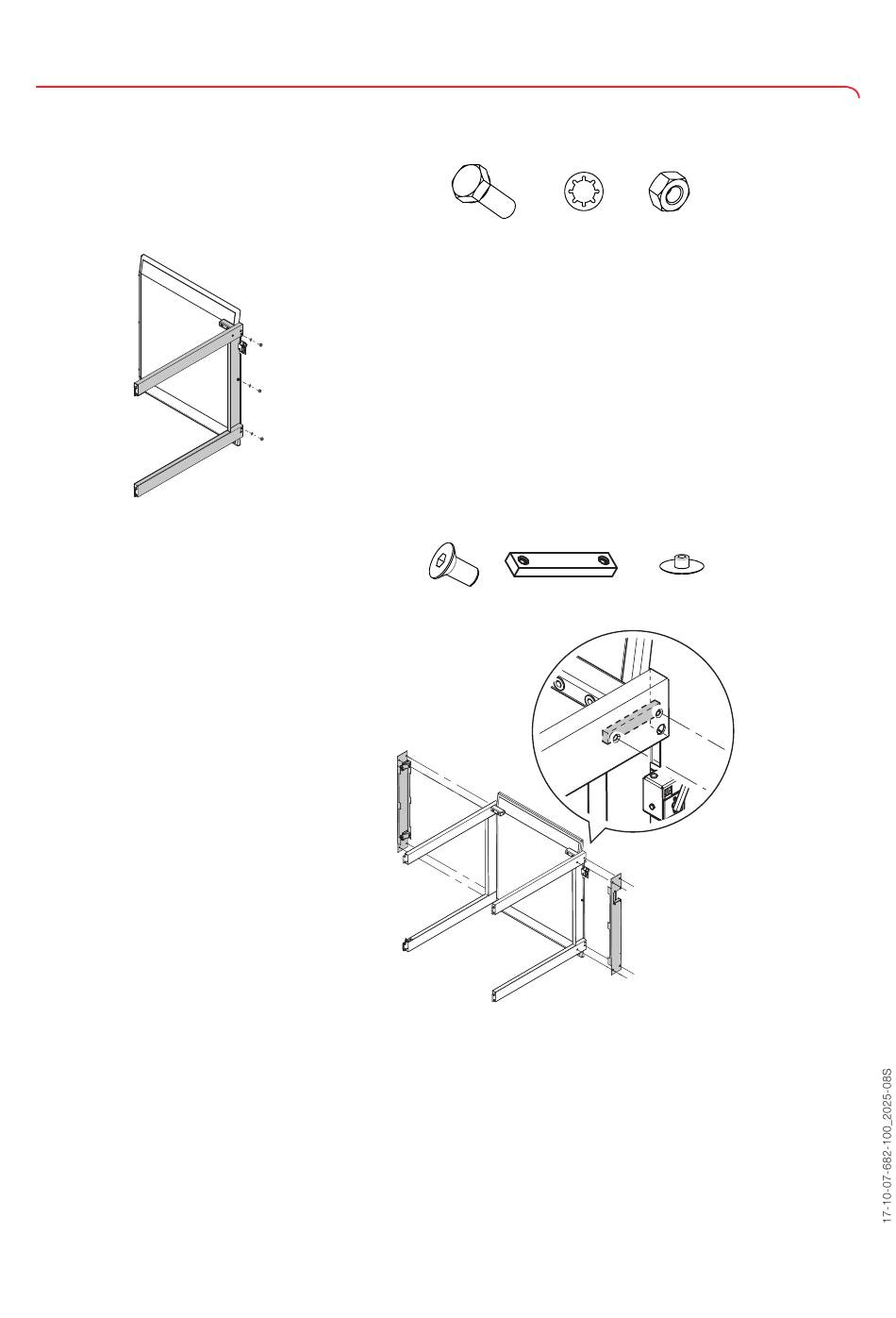

Você vai precisar dos seguintes elementos de conexão para esta etapa de montagem
(montado na plataforma de pesagem):
1. Remova as porcas e as arruelas dentadas na lateral da plataforma de pesagem.
2. Deixe os parafusos nos furos.
3. Coloque a plataforma de pesagem na aresta frontal e mantenha-a nessa posição.
4. Coloque o painel lateral direito nos parafusos da plataforma de pesagem
5. Coloque uma arruela dentada e uma porca em cada um dos parafusos.
6. Aperte a porca (10 Nm).
7. Repita o procedimento para o painel lateral esquerdo.
Você vai precisar dos seguintes elementos de conexão para esta etapa de montagem:
8x M6 x 16
1. Insira uma placa roscada em cada extremidade do painel lateral direito.
2. Certifique-se de que os furos das placas roscadas e os furos do painel lateral
estejam alinhados.
3. Coloque a cobertura direita no painel lateral direito.
4. Fixe a cobertura em ambas as extremidades com dois parafusos cada no painel
lateral (5 Nm).
5. Repita o procedimento para a cobertura esquerda.
6. Alinhe a plataforma de pesagem.
7. Coloque a tampa preta nos parafusos.
6x M6 x 16 6x J 6,4
4 placas roscadas
6x M6
8 pretas
