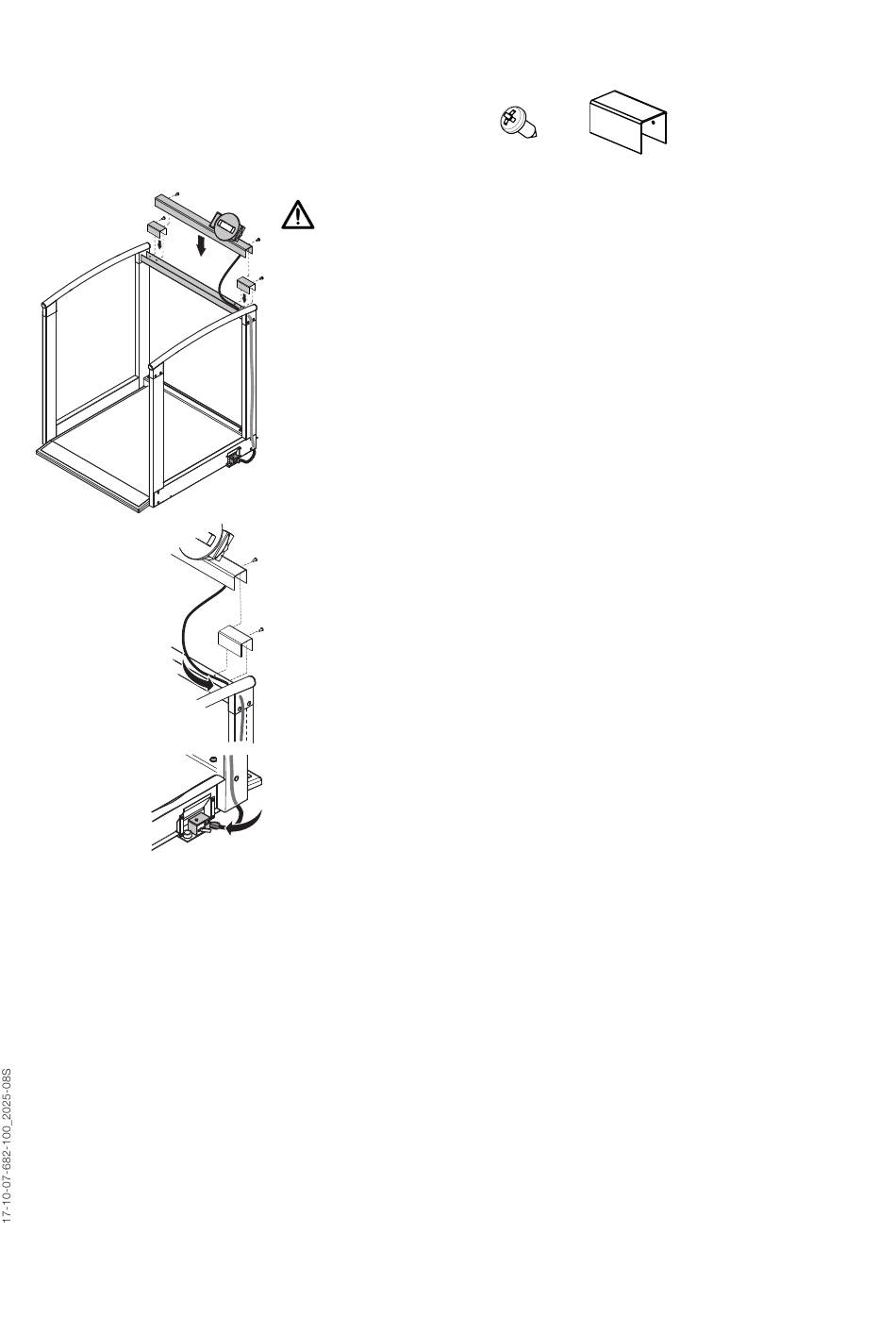

Anzeigeträger montieren
Sie benötigen folgende Verbindungselemente für diesen Montageschritt:
VORSICHT!
Verletzung durch Sturz
Wird das Anzeigekabel zu weit durch den Pfosten gezogen, bildet es eine
Schlaufe am Boden, über die Patienten und Anwender stolpern können.
► Belassen Sie die Kabelbinder am Anzeigekabel. So hat es die korrekte Länge
und kann angeschlossen werden ohne eine Schlaufe zu bilden.
ACHTUNG!
Fehlfunktion durch Montagefehler
► Führen Sie das Anzeigekabel so, dass es bei den folgenden Montageschrit-
ten nicht eingeklemmt wird.
1. Legen Sie das Anzeigekabel in den oberen Querholm ein, sodass es am rechten
Seitenteil herausgeführt werden kann.
2. Führen Sie das Anzeigekabel durch den Pfosten, bis der Anschlussstecker am unte-
ren Ende des Pfostens zugänglich ist.
3. Setzen Sie die Kappen auf den Querholm.
4. Stellen Sie sicher, dass die Bohrungen der Kappen direkt über den Bohrungen des
Querholmes liegen.
5. Setzen Sie in die äußere Bohrung der Kappen jeweils eine Schraube und ziehen Sie
diese fest (2 Nm).
6. Setzen Sie den Anzeigeträger auf den Querholm.
7. Stellen Sie sicher, dass die Bohrungen im Querholm genau über den inneren Boh-
rungen der Kappen und des Querholmes liegen.
8. Setzen Sie in die Bohrungen des Anzeigeträgers jeweils eine Schraube und ziehen
Sie diese fest (2 Nm).
9. Verbinden Sie das Anzeigekabel mit dem Displayanschluss an der Wägeplattform.
4x B 3,5 x 9,5 2x Kappe
