1. Spannungs- und Polaritätsprüfung
Befindet sich das Gerät im Gleichspannungsmodus, berühren Sie mit
der Messspitze einen positiven Stromkreis. Die rote LED leuchtet auf
und die LCD-Anzeige zeigt die Spannung mit einer Auflösung von 0,1 V
an. Ein Piepton ertönt.
Wenn die Sondenspitze einen NEGATIVEN Stromkreis berührt, leuchtet
die grüne LED und das LCD zeigt die Spannung mit einer Auflösung von
0,1 V an. Ein Piepton ertönt.
Wenn die Prüfspitze einen OFFENEN Stromkreis berührt, leuchtet
keine der LEDs. (Abbildung H )

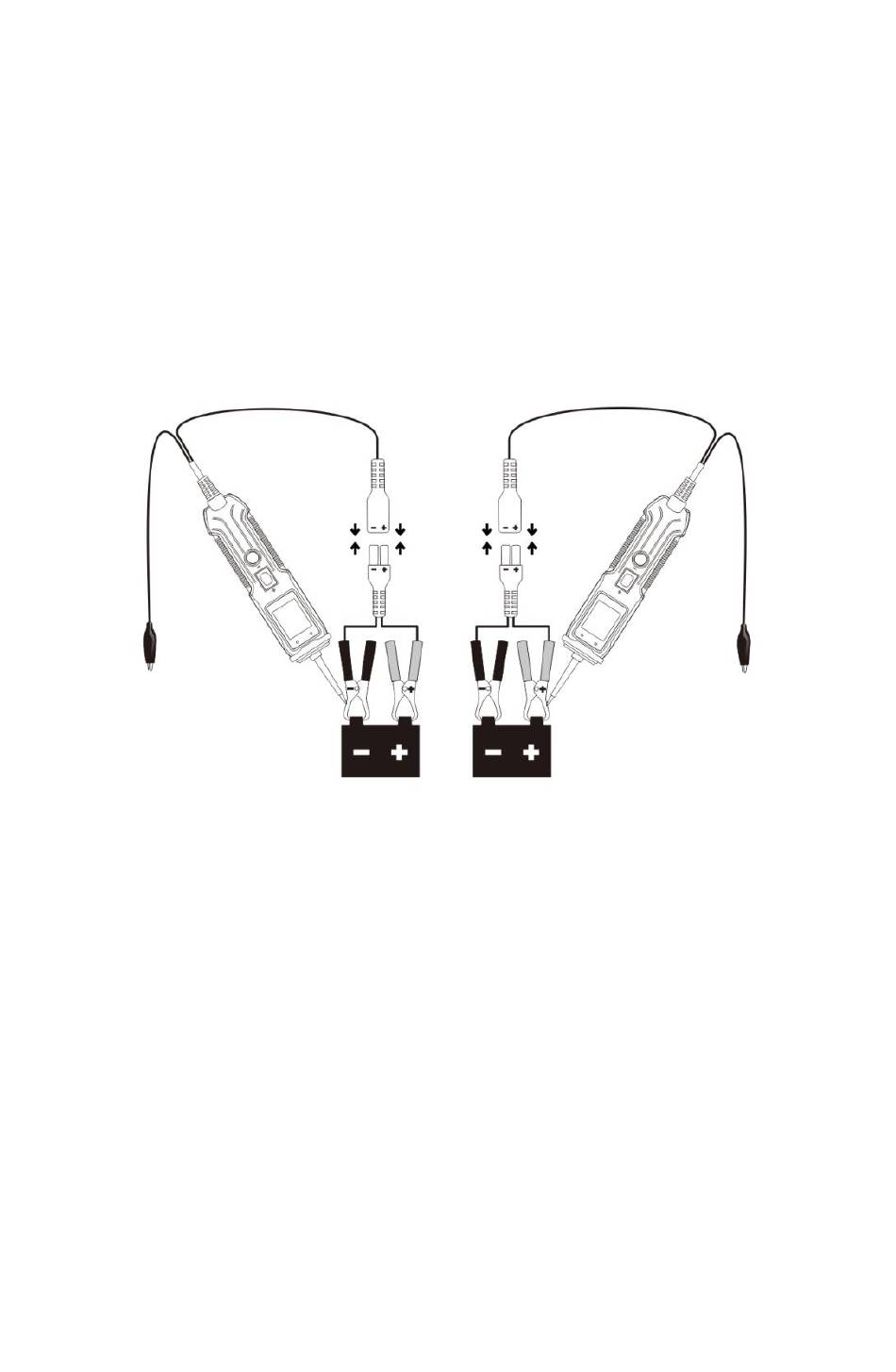

Abbildung H Abbildung I
2. Durchgangsprüfung
Während sich das Werkzeug im Widerstandsmodus befindet, kann
mithilfe der Prüfspitze bei geerdetem Chassis oder dem zusätzlichen
Erdungskabel die Kontinuität an Kabeln und Komponenten geprüft
werden, die an das elektrische System des Fahrzeugs angeschlossen
oder davon getrennt sind.
Wenn die Sondenspitze eine gute Erdung berührt , zeigt das LCD „0,0
Ω" an und die grüne LED leuchtet. Ein Piepton ertönt (Abbildung J ).
- 12 -
