Kortslutnings-/Öppenhetstest (kretssökning) med funktionsknappen.
Innan testning, koppla bort strömförsörjningen till den testade kabeln för
att stoppa den, så att den slutar fungera , och anslut sedan den gröna
klämman på kortslutnings-/öppnings- (kretssöknings)
funktionssignalutgångsledningen på SVM10T till den testade kabeln,
som visas i följande figur. Om verktyget detekterar att den testade
kabeln är öppen, visar det: "OPEN". Annars, om det är kortslutning,
visar det "SHORT". Ta sedan SVM10R-mottagaren för att detektera
längs den testade kabeln. Om den testade kabeln är öppen, har kabeln
före den öppna kretspositionen en signal, och kabeln bakom den öppna
kretspositionen har ingen signal. SVM10R-mottagaren kan hitta den
öppna kretspositionen för den testade kabeln beroende på om den kan
detektera signalen för öppen krets. Om den testade kabeln är kortsluten
är sökmetoden liknande. Om det är en kortslutningssignal kan
mottagaren indikera kretsströmmens riktning, flytta mottagaren längs
kortslutningsströmmens riktning och kortslutningsplatsen för den
testade tråden kan hittas.

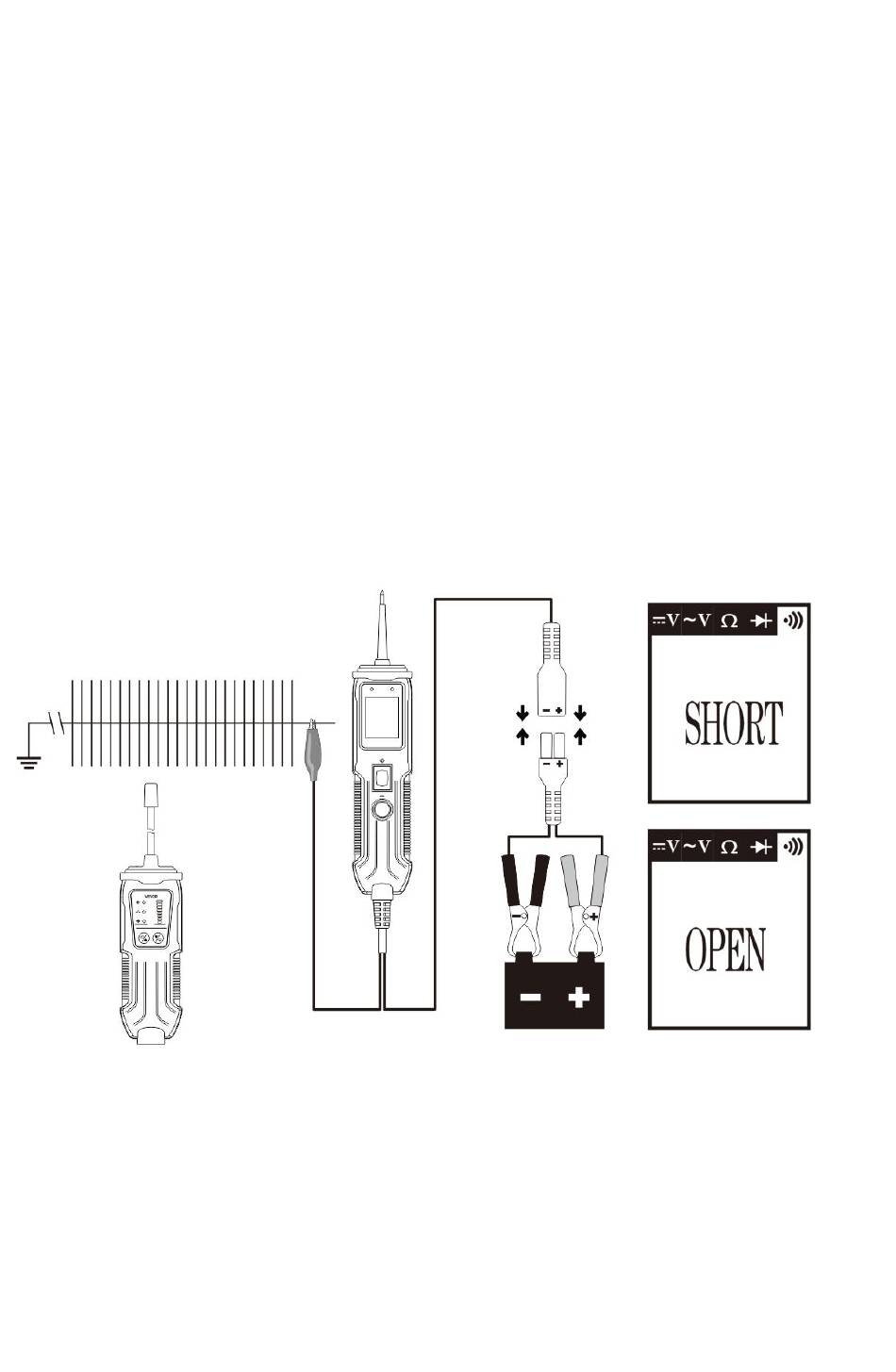

Figur F
Obs: Probspetsen på S VM10 R ska placeras vinkelrätt (90°) mot
den tråd som spåras, som visas i figuren nedan, och vid
detektering av en kortslutningssignal ska proben placeras ovanför
den tråd som spåras så att testaren exakt kan indikera
kortslutningsströmmens riktning.
