Figure F

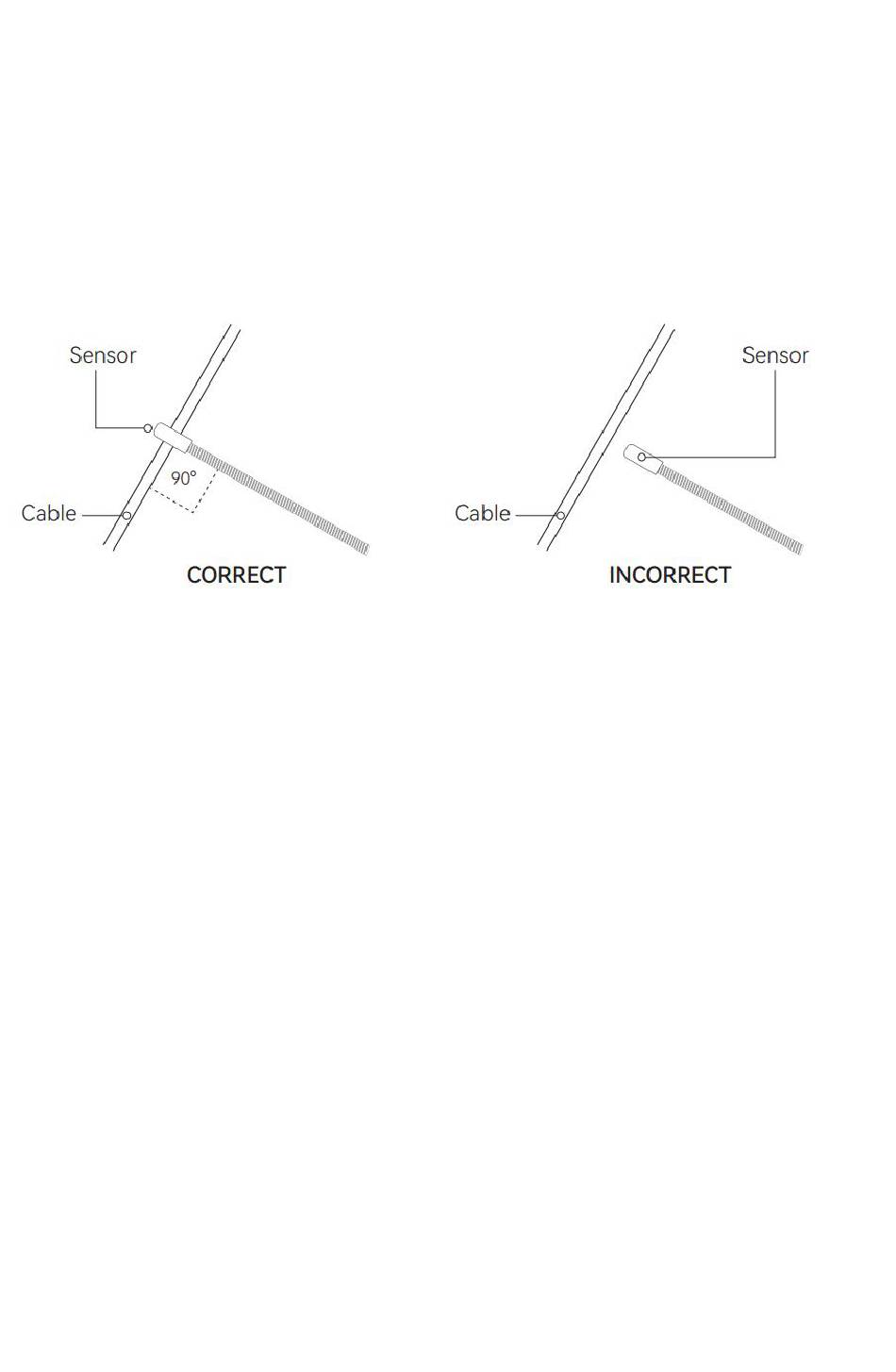

Remarque : la pointe de la sonde du S VM10 R doit être placée
perpendiculairement (90°) au fil suivi, comme indiqué dans la
figure ci-dessous, et lors de la détection d'un signal de
court-circuit, la sonde doit être placée au-dessus du fil suivi afin
que le testeur puisse indiquer avec précision la direction du
courant de court-circuit.
Figure G
MODE D'EMPLOI
1. Test de tension et de polarité
Lorsque l'outil est en mode tension continue, connectez la pointe de la
sonde à un circuit positif. La LED rouge s'allume et l'écran LCD affiche
la tension avec une résolution de 0,1 V. Un bip sonore retentit.
Si la pointe de la sonde touche un circuit NÉGATIF, la LED verte
s'allume et l'écran LCD affiche la tension avec une résolution de 0,1 V.
Un bip sonore retentit.
Si la pointe de la sonde entre en contact avec un circuit OUVERT,
aucune des LED ne s'allumera. (Figure H )
