4.4 Störungen und Alarme
Im Störungs- oder Alarm fall löst das werkseitig eingestellte SEPARIX-Control CT mit dem
Summer ein akustisches Alarmsignal aus. Bei einer Störung blinkt zusätzlich die gelbe LED
Störung, bei einem Alarm blinkt zusätzlich die rote LED Alarm.
4.4.1 Übersicht über Störungs- und Alarmursachen

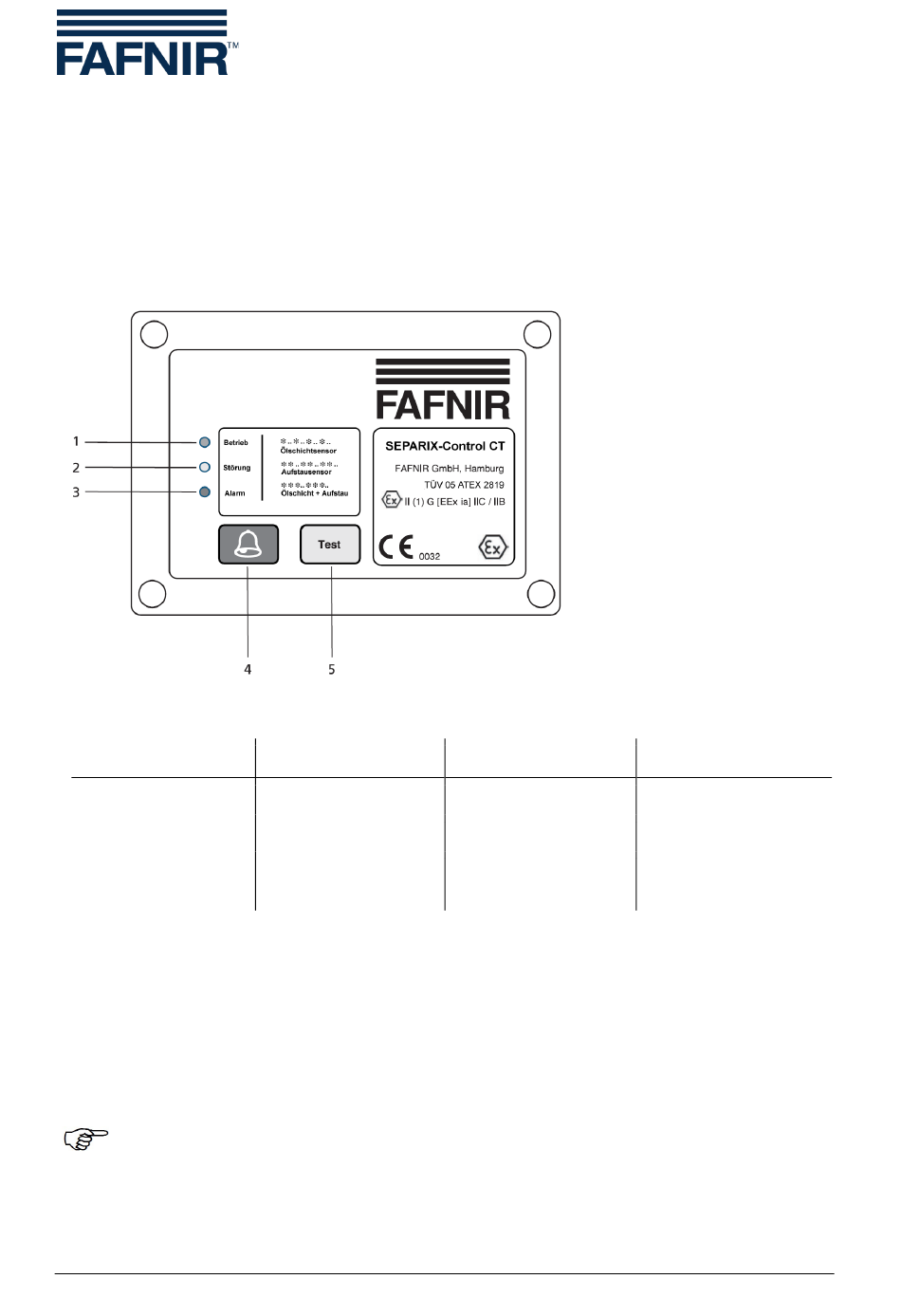

Abbildung 7: SEPARIX-Control CT, Störungs- und Alarmanzeige
Blinkcode
1x kurz
2x kurz
3x kurz
4.4.2 Quittierung der Störungen oder Alarme
Rote Quittiertaste drücken.
•
Die Störung oder der Alarm wurde bestätigt, und der Summer gibt kein Signal mehr
aus. Die gelbe bzw. rote LED blinkt weiter, da die Störungs-/Alarmursache noch
nicht behoben wurde.
Störungen und Alarme werden nach der Quittierung (Drücken der roten
Quittiertaste) alle 24 Stunden wiederholt, so dass sie vom Bediener er-
neut zur Kenntnis genommen werden können.
Seite 17/37
LED Betrieb (grün)
Trennschichtsensor
Aufstausensor
Trennschichtsensor
und Aufstausensor
1: LED Betrieb (grün)
2: LED Störung (gelb)
3: LED Alarm (rot)
4: Quittiertaste (rot)
5: Test-Taste (gelb)
LED Störung (gelb)
Trennschichtsensor
Aufstausensor
Trennschichtsensor
und Aufstausensor
SEPARIX-C/-T und SEPARIX-Control CT
LED Alarm (rot)
Ölschicht
Aufstau
Ölschicht
und Aufstau
