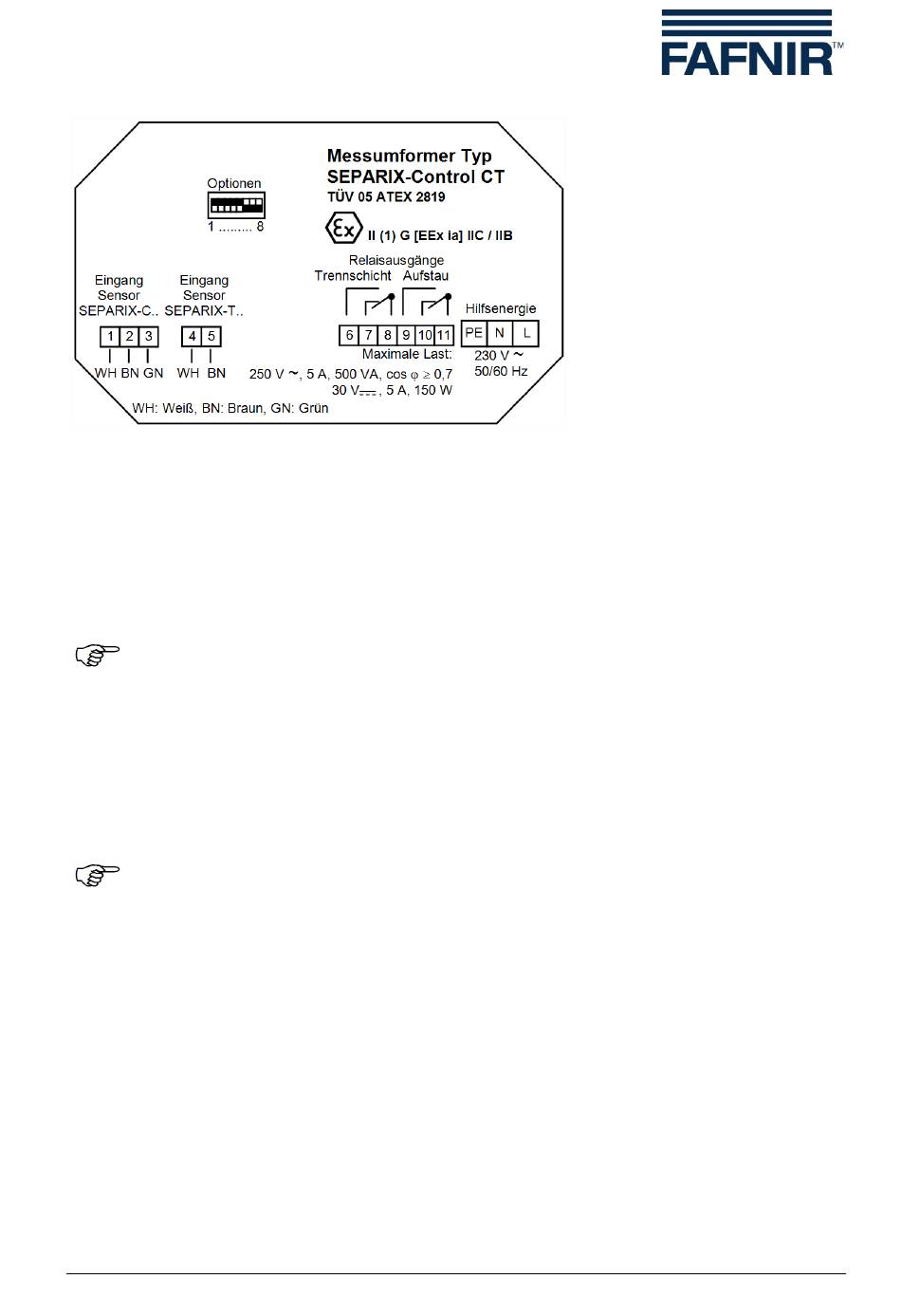

Abbildung 6: SEPARIX-Control CT, Anschlüsse und DIP-Schalter „Optionen"
4.2.1

Aktivierung von SEPARIX-C

Mit Schalter 1 wird der Trennschichtsensor SEPARIX-C L Plus aktiviert. Die LED Betrieb zeigt
an, ob der Sensor aktiviert oder deaktiviert ist (siehe Kapitel 4.1.1). Werkseitig ist der Sen-
sor aktiviert.
Wenn beide Sensoren deaktiviert werden, ist das Gerät nicht betriebsbe-
reit und die LED Betrieb (siehe Abbildung 5) ist aus.
4.2.2

Aktivierung von SEPARIX-T

Mit Schalter 2 wird der Aufstausensor SEPARIX-T L Plus aktiviert. Die LED Betrieb zeigt an,
ob der Sensor aktiviert oder deaktiviert ist (siehe Kapitel 4.1.1). Werkseitig ist der Sensor
aktiviert.
Wenn beide Sensoren deaktiviert werden, ist das Gerät nicht betriebsbe-
reit und die LED Betrieb (siehe
4.2.3

Relais angezogen

Mit Schalter 3 wird eingestellt, ob das Relay im Störungs-/Alarmfall angezogen ist, oder ob
es im Normalbetrieb angezogen ist. Werkseitig ist das Relais im Störungs-/Alarmfall ange-
zogen.
4.2.4

Relais quittierbar

Mit Schalter 4 wird eingestellt, ob das Relais quittierbar ist und bei einem Störungs-
/Alarmfall mit der roten Quittiertaste zurückgesetzt werden kann. Anderenfalls wird das
Relay erst zurückgesetzt, wenn die Störungs-/Alarmursache behoben ist. Werkseitig ist das
Relais auf quittierbar eingestellt.
SEPARIX-C/-T und SEPARIX-Control CT
) ist aus.
Abbildung 5
Seite 14/37
