Die SEPARIX Sensoren

3.1

Aufbau und Funktion ...

3.1.1

... des Trennschichtsensors SEPARIX-C L Plus

Der Trennschichtsensoren SEPARIX-C L Plus bildet zusammen mit dem Messumformer
SEPARIX-Control CT eine selbsttätige Warneinrichtung für Leichtflüssigkeitsabscheider. Die
Warneinrichtung reagiert auf die Dicke der Öl-/Leichtflüssigkeitsschicht. Sie erzeugt ein
Alarmsignal, bevor die selbsttätige Verschlusseinrichtung den Ablauf des Abscheiders we-
gen einer zu hohen Öl-/Leichtflüssigkeitsschicht verschließt.
Der M12-Stecker des SEPARIX-C L Plus darf nicht gelöst oder entfernt wer-
den, da sonst Undichtigkeiten entstehen können.
Der SEPARIX-C L Plus darf nicht in aggressiven Medien eingesetzt werden.
Der Sensor arbeitet nach dem kapazitiven Messprinzip: Zur Trennschichterkennung nutzt
er den Unterschied zwischen der relativen Dielektrizitätskonstante von Wasser und der
∅ 34
∅ 23
Schaltpunkt

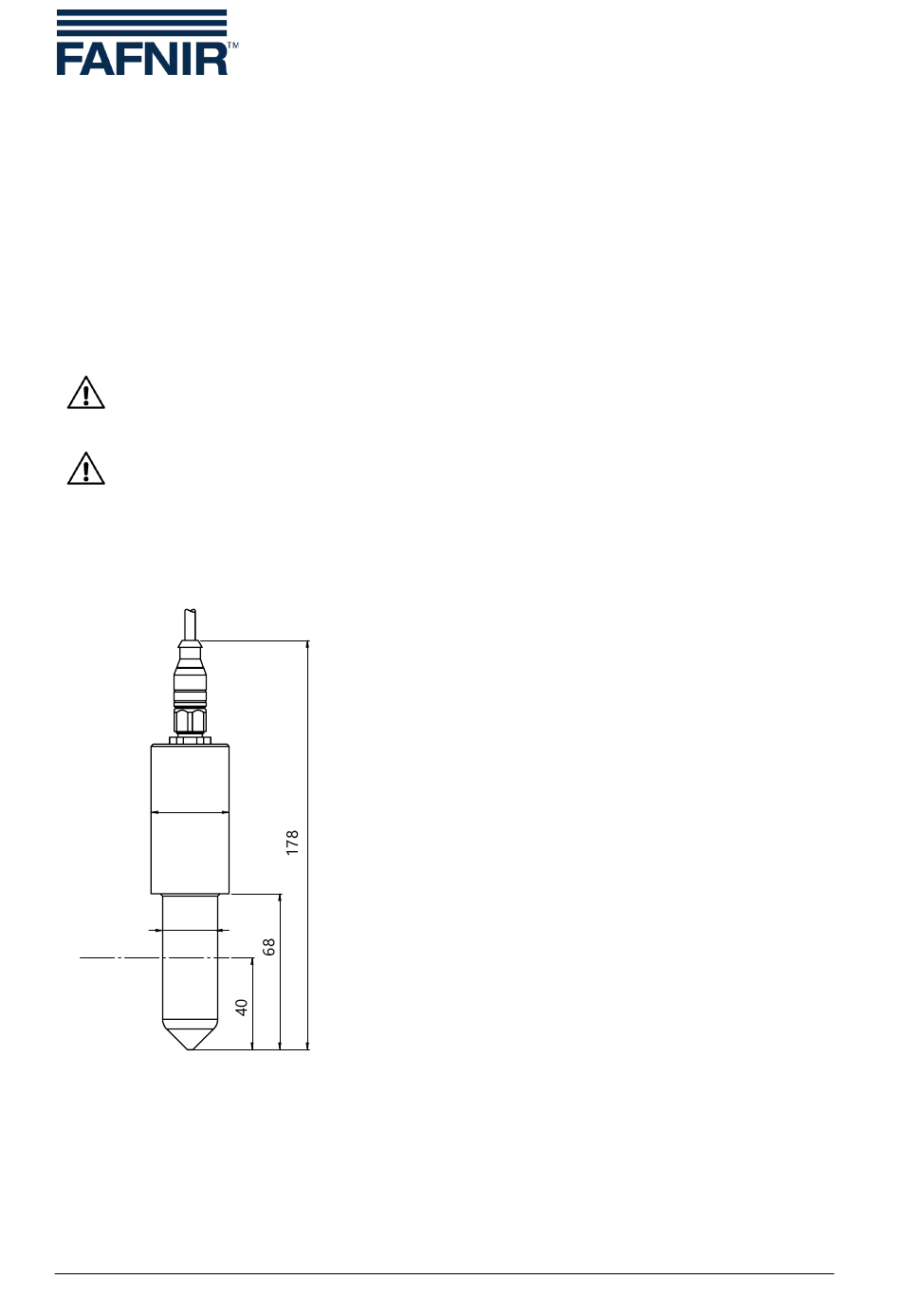

Abbildung 1: SEPARIX-C L Plus, Abmessungen

Seite 3/37
von Leichtflüssigkeiten, wie z. B. Öl. Die Messung beim
SEPARIX-C L Plus erfolgt über die gesamte Oberfläche
des 6-cm-langen Messbereichs. Dadurch wird eine hohe
Unempfindlichkeit gegenüber Verschmutzungen erzielt,
die sonst zu Fehlalarmen führen könnten.
Der typische Schaltpunkt liegt ca. 40 mm oberhalb der
Sensorspitze. Abhängig vom Verschmutzungsgrad kann
er sich um 10–20 mm nach oben (in den sicheren Bereich)
verschieben. Bei starker Verschmutzung, die sich be-
triebsbedingt auch bei regelmäßiger Wartung nicht
immer vermeiden lässt, kommt es also nicht zu einem
Fehlalarm (ohne dass eine Leichtflüssigkeitsschicht vor-
handen ist), sondern der Alarm wird bei Erreichen einer
etwas geringeren Schichtdicke ausgelöst.
Die Versorgung der Sensoren und die Auswertung der
Sensorsignale erfolgt durch den Messumformer SEPARIX-
Control CT.
SEPARIX-C/-T und SEPARIX-Control CT
