In Abscheidern mit einer selbsttätiger Verschlusseinrichtung muss der
SEPARIX-C L Plus in einer den Dimensionen und Betriebsbedingungen des
Abscheiders angemessenen Höhe oberhalb der Verschlusseinrichtung mon-
tiert werden, damit dem Betreiber im Alarmfall ausreichend Zeit bleibt,
entsprechende Maßnahmen einzuleiten.
Der Trennschichtsensor ist mit einem fest angeschlossenen blauen Kabel (7) (3 x 0,5 mm²)
ausgestattet (SEPARIX-C L Plus: 5 m lang). Dieses Kabel darf gekürzt oder mit Hilfe einer den
jeweiligen Umgebungsbedingungen entsprechenden Verteilerdose (1) und einem Verlän-
gerungskabel (2) auf bis zu 250 m verlängert werden.
Beim Einsatz im explosionsgefährdeten Bereich darf das verwendete Verlän-
gerungskabel die maximal zulässige Kapazität und Induktivität des
Messumformers nicht überschreiten (siehe Kapitel 4.5). Um Störungen oder
Schäden am Sensor oder Messumformer zu vermeiden, ist bei der Auswahl
der Verteilerdose unbedingt darauf zu achten, dass unter den jeweils gege-
benen Umgebungs- und Betriebsbedingungen keine Feuchtigkeit oder
Flüssigkeit eindringen kann.
Um den Sensor an den Messumformer anzuschließen, beachten Sie bitte die
Installationsanweisungen zum SEPARIX-Control CT in dieser Anleitung oder
einer separaten Anleitung zu einem anderen geeigneten FAFNIR-
Messumformer.
Die ordnungsgemäße Funktion der Sensoren ist nur in Verbindung mit ei-
nem geeigneten und zugelassenen Messumformer gewährleistet.

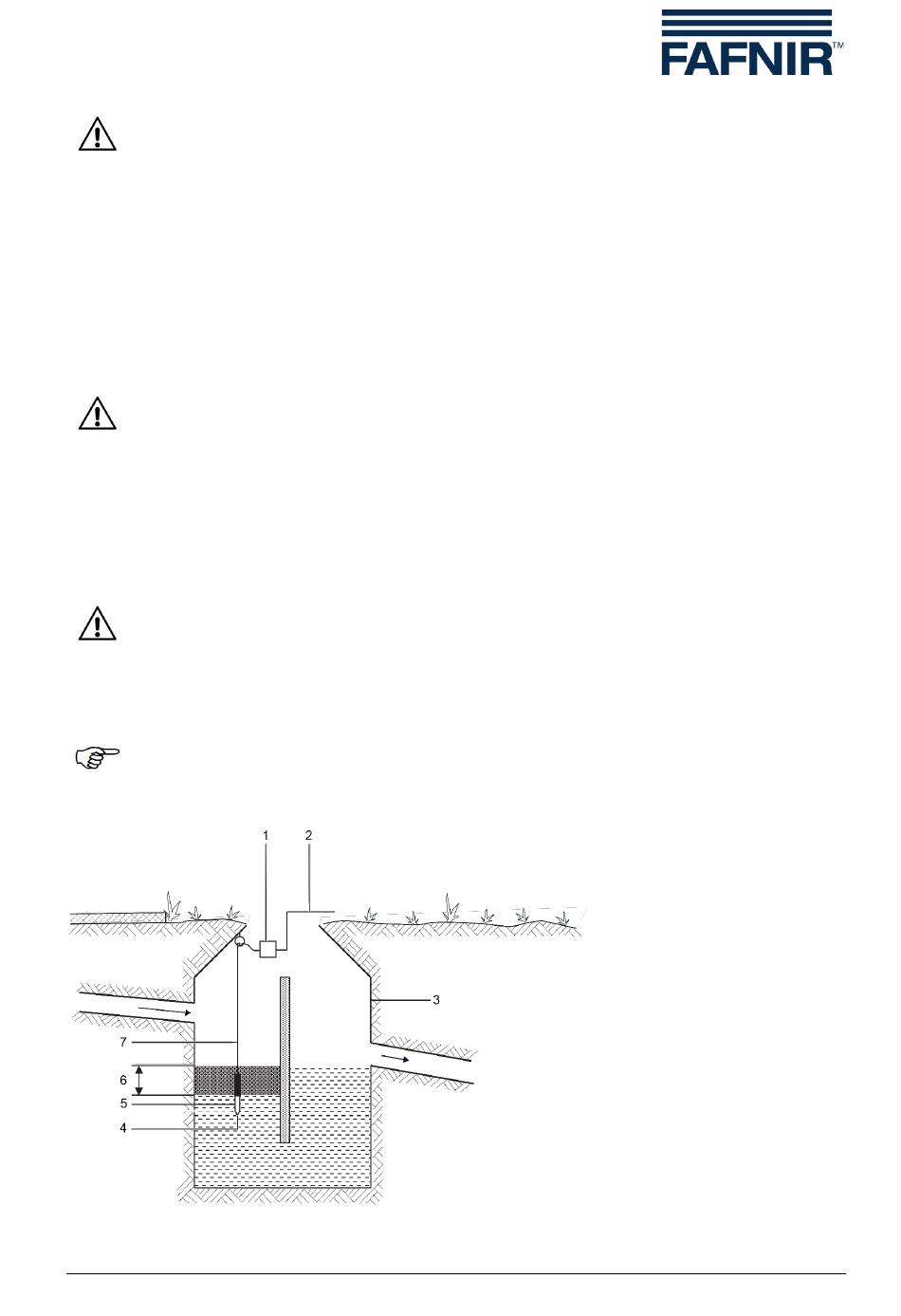

Abbildung 3: SEPARIX-C, Installation

SEPARIX-C/-T und SEPARIX-Control CT
1 Verteilerdose
2 Verlängerungskabel
3 Leichtflüssigkeitsabscheider
4 Trennschichtsensor
5 Schaltpunkt
6 Schichtdicke
7 Sensorkabel
Seite 6/37
