4

Der Messumformer SEPARIX-Control CT

4.1

Aufbau und Funktion

Der Messumformer SEPARIX-Control CT dient der Spannungsversorgung und Signalaus-
wertung eines angeschlossenen Trennschichtsensors SEPARIX-C L Plus und/oder eines
Aufstausensors SEPARIX-T L Plus und bildet mit den Sensoren eine Warneinrichtung für
Leichtflüssigkeitsabscheider.
Mit dem Trennschichtsensor reagiert die Warneinrichtung auf die Dicke der Öl-/Leichtflüs-
sigkeitsschicht. Sie erzeugt ein Alarmsignal, bevor die selbsttätige Verschlusseinrichtung
den Ablauf des Abscheiders wegen einer zu hohen Öl-/Leichtflüssigkeitsschicht verschließt.
Mit dem Aufstausensor reagiert die Warneinrichtung auf die Flüssigkeitshöhe (egal ob Öl,
Leichtflüssigkeit oder Wasser) im Abscheider. Sie erzeugt ein Alarmsignal, wenn der Flüs-
sigkeitspegel im Abscheider unzulässig ansteigt, z. B. wegen eines Rückstaus im
Abscheiderablauf oder weil die selbsttätige Verschlusseinrichtung den Ablauf des Abschei-
ders wegen einer zu hohen Öl-/Leichtflüssigkeitsschicht verschließt.
Die beiden anschließbaren Sensoren können im SEPARIX-Control CT einzeln aktiviert bzw.
deaktiviert werden.

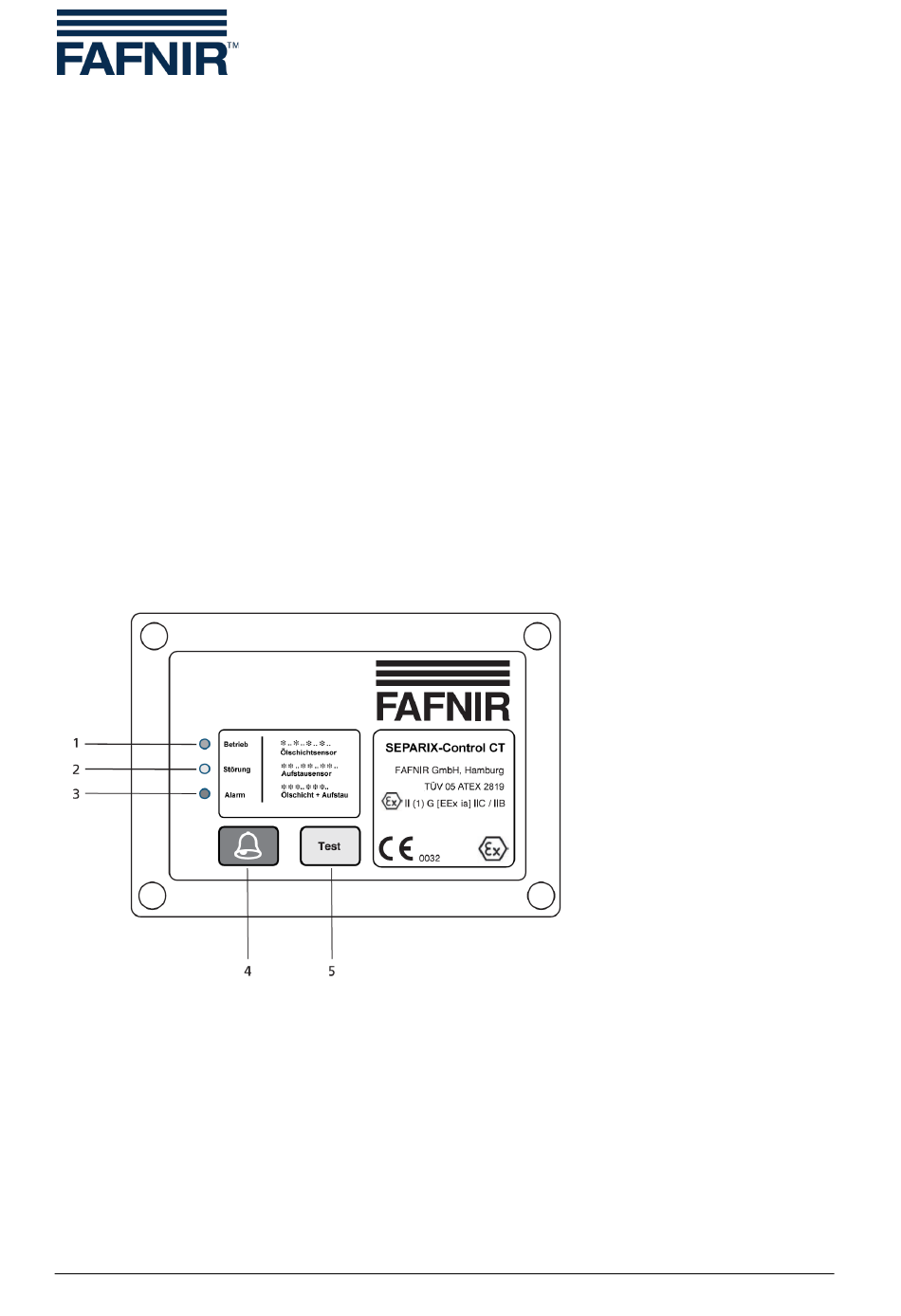

Abbildung 5: SEPARIX-Control CT, Draufsicht

Störungen und Alarme werden optisch über Leuchtdioden (1–3) und akustisch über einen
Summer signalisiert. Zwei potentialfreie Wechselkontakte erlauben den Anschluss externer
Alarmgeber und werden im Alarmfall geschaltet.
Über zwei Folientasten (4/5) werden Störungen und Alarme quittiert sowie das Alarmver-
halten des Geräts und ggf. angeschlossener Alarmgeber getestet. Das Alarmverhalten des
Geräts lässt sich mit Hilfe des DIP-Schalters „Optionen" individuell einstellen (siehe Kapitel
4.2).
Seite 11/37
1: LED Betrieb (grün)
2: LED Störungs (gelb)
3: LED Alarm (rot)
4: Quittiertaste (rot)
5: Test-Taste (gelb)
SEPARIX-C/-T und SEPARIX-Control CT
