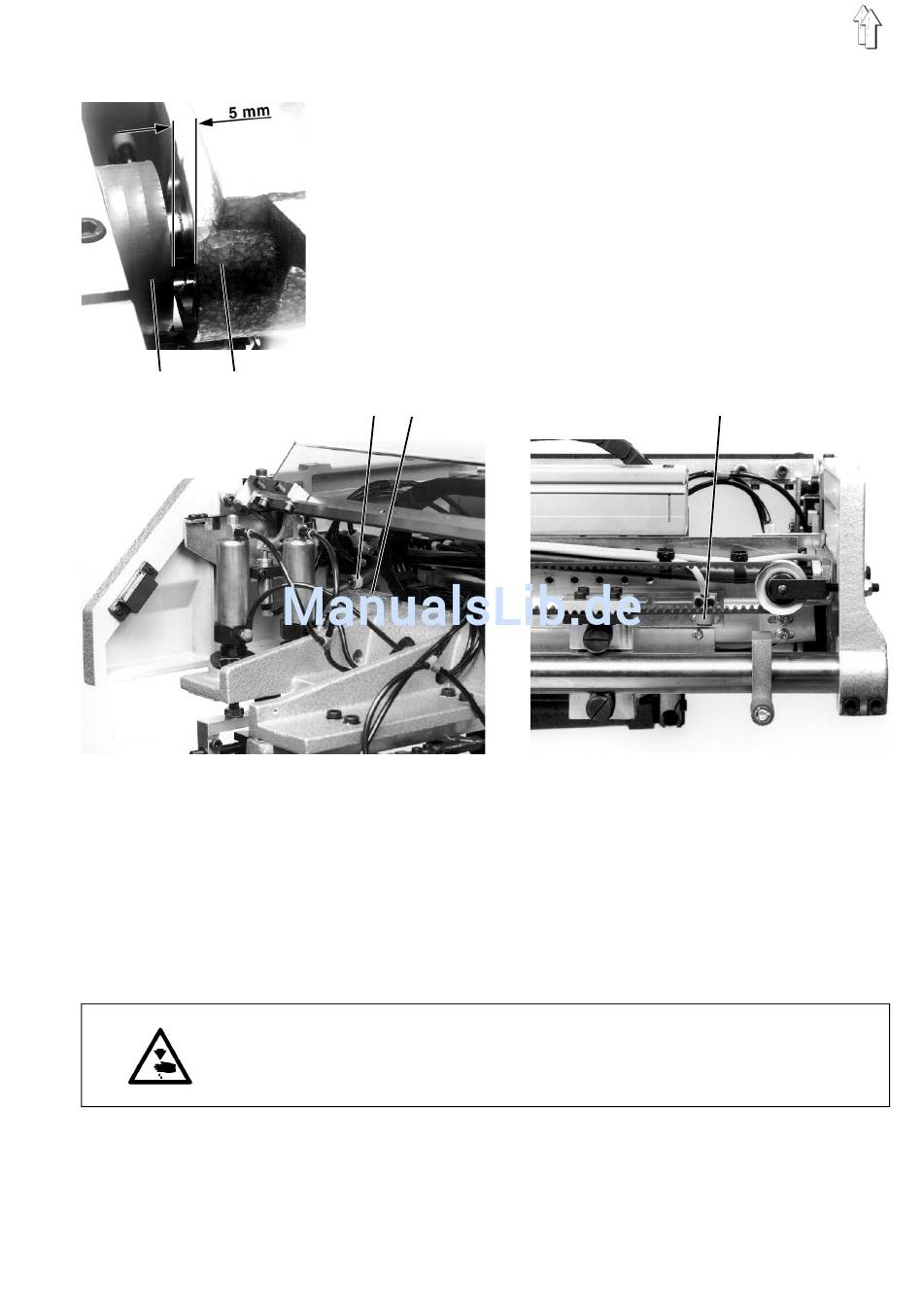

2.3 Hintere Endstellung
1
2
Der Schalter b1 bestimmt die hintere Endstellung des Transport-
wagens.
Schalter b1 ist so einzustellen, daß in hinterer Endstellung zwischen
den Dämpferscheiben 1 und dem Transportwagen 2 noch ein Abstand
von 5 mm besteht.
Beim Einfahren in die hintere Endstellung muß die Fläche 4 am Trans-
portwagen das Pneumatikventil 3 öffnen.
Bei ausgeschaltetem Hauptschalter und geöffnetem Pneumatikventil 3
wird so die Verriegelung der Abdeckhaube und des Stoffgleitbleches
gelöst.
3
4
Stellung des Schalters und Pneumatikventils prüfen
–
Hauptschalter einschalten.
–
Linkes Pedal zurücktreten.
Der Transportwagen fährt in seine hintere Endstellung.
–
Das Abstandsmaß 5 mm zwischen den Dämpferscheiben 1 und
dem Transportwagen 2 prüfen.
–
Prüfen, ob das Pneumatikventil 3 durch die Fläche 2 am Transport-
wagen geöffnet wird.
Stellung des Schalters und Pneumatikventils korrigieren
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Stellung des Schalters b1 und des Pneumatikventils 3 nur bei aus-
geschaltetem Hauptschalter einstellen.
–
Schalter b1 nach Lösen der Klemmschrauben verschieben.
–
Pneumatikventil 3 so einstellen, daß es durch die Fläche 4 am
Transportwagen geöffnet wird.
–
Klemmschrauben wieder fest anziehen.
–
Verkleidungsblech anbringen.
