11.4 Zahnspiel des Greiferantriebes
Das Zahnspiel zwischen Schnecke und Schneckenrad soll möglichst
gering sein. Die Leichtgängigkeit muß aber gewahrt bleiben.
Nach jedem Verstellen des Greiferantriebes in axialer Richtung muß
das Zahnspiel neu eingestellt werden.

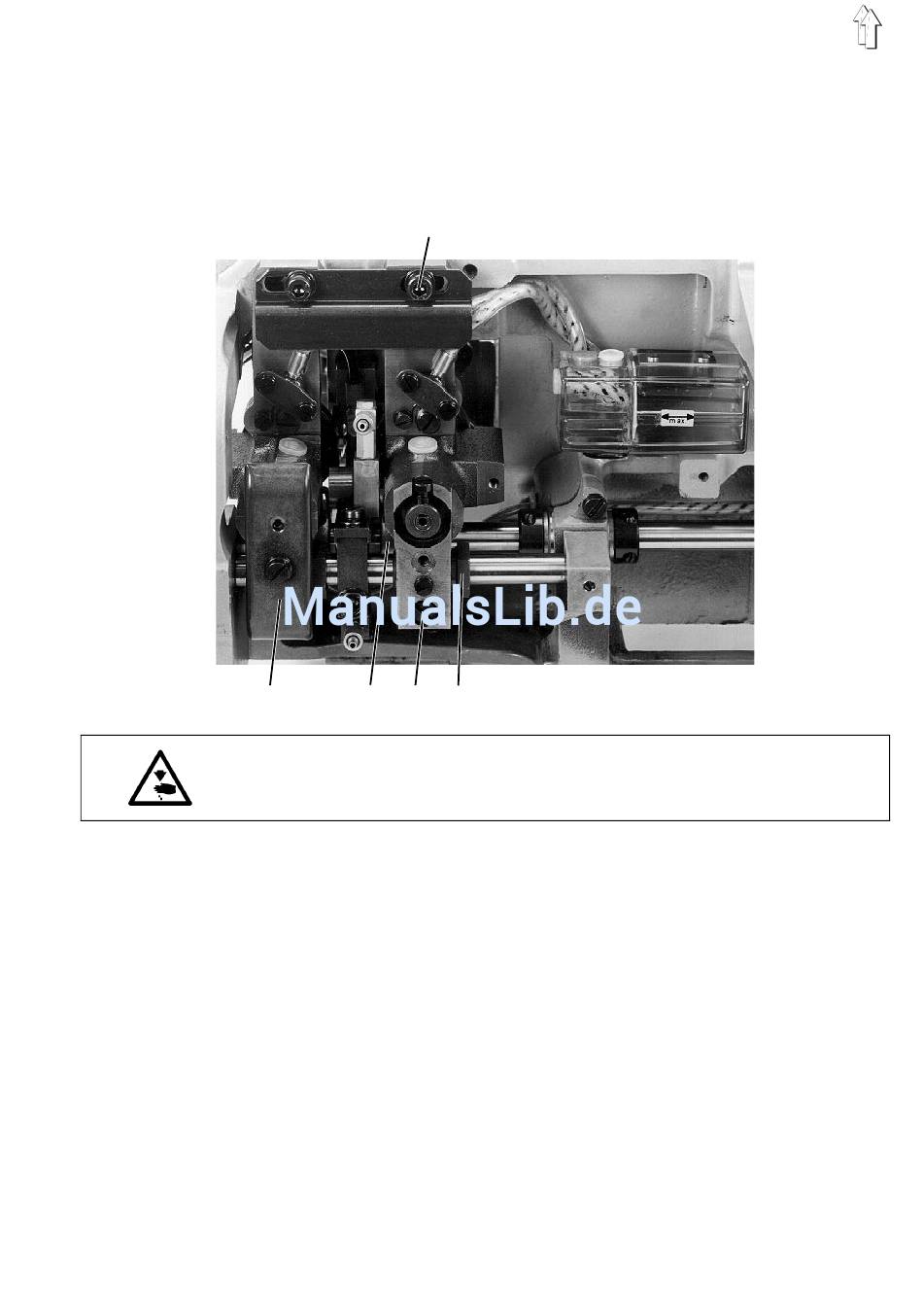

1
2
3
4
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Zahnspiel nur bei ausgeschaltetem Hauptschalter einstellen.
–
Ölfangschale 3 nach Lösen der Befestigungsschrauben entfernen.
–
Schraube 4 lösen.
–
Schraube 1 geringfügig lösen.
–
Klemmschrauben des Schneckenrades 3 geringfügig lösen.
–
Schneckenrad 3 axial verschieben.
Der Abstand zwischen dem Schneckenrad 3 und der Innenseite
des Greifergehäuses muß 0,3 mm betragen.
Der Abstand muß beim rechten Greifergehäuse rechts und beim
linken Greifergehäuse links vom Schneckenrad vorhanden sein.
–
Abstand mit einer Fühllehre (Spion) messen.
–
Zahnspiel durch Verdrehen der exzentrischen Buchse 5 einstellen.
Das Zahnspiel zwischen Schneckenrad und Schnecke soll gering,
aber noch fühlbar sein.
Zahnspiel vergrößern: Buchse 5 nach oben drehen
Zahnspiel verringern: Buchse 5 nach unten drehen
–
Schleifenhub (siehe Kapitel 11.5) und Abstand Greiferspitze - Na-
del (siehe Kapitel 11.7) prüfen und falls erforderlich korrigieren.
–
Schrauben 1 und 4 fest anziehen.
–
Ölfangschale 3 wieder anbringen.
5
49
