2
1
2

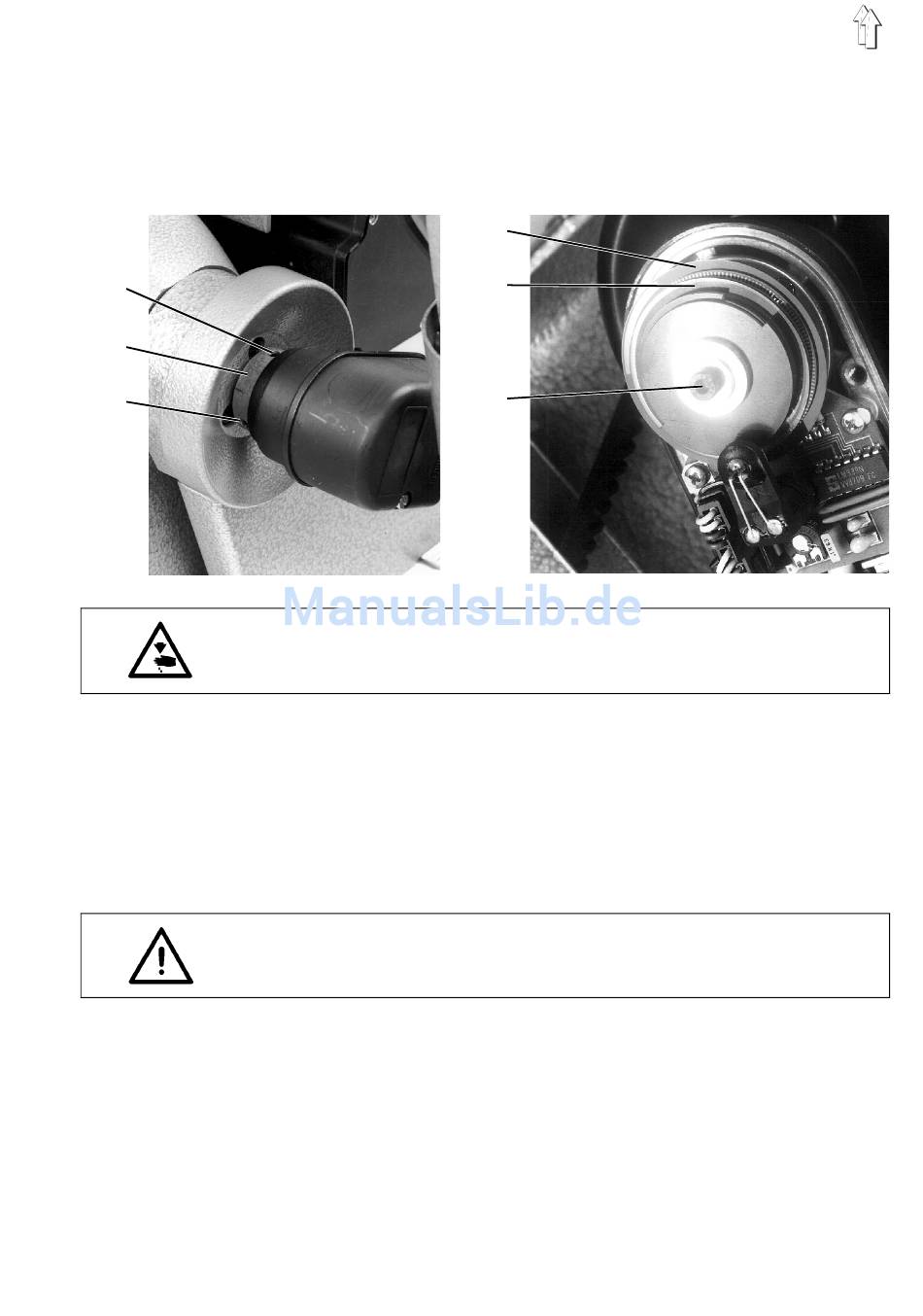

1. Nadelposition: Nadeltiefstellung
Über die 1. Nadelposition wird der Schwenkzeitpunkt der Nadel-
stangenkulisse für die Nahtverriegelung am Nahtanfang und am Naht-
ende geschaltet.
Die Lichtblende 3 bestimmt durch ihre Stellung den genauen Schwenk-
zeitpunkt. Die Schwenkbewegung der Kulisse muß außerhalb des Näh-
gutes erfolgen.
3
4
5
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Lichtblenden nur bei ausgeschaltetem Hauptschalter einstellen.
–
Deckel des Positionsgebers nach Lösen der Befestigungs-
schrauben entfernen.
–
Klemmschraube 5 lösen.
–
Lichtblende 4 verdrehen.
Die Lichtschlitze der Lichtblenden 3 und 4 müssen sich genau
gegenüber (um 180° versetzt) stehen.
Achtung!
Beim Verdrehen von Lichtblende 4 darf Lichtblende 3 nicht mit
verdreht werden.
–
Klemmschraube 5 anziehen.
ACHTUNG !
Die Lichtblenden dürfen sich beim Anziehen der Klemmschraube 5
nicht mit verdrehen.
–
Hauptschalter einschalten.
–
Schalter "Programm" auf "67" einstellen.
–
Taste "STOP" drücken.
Das Programm ist aktiviert.
In der linken Displayhälfte wird "SW" angezeigt.
–
Drehzahl des Nähantriebes mit Schalter "Programm" vorwählen.
Schalter "Programm" auf "13" (Maximaldrehzahl) einstellen.
–
Taste "Σ" drücken und wieder loslassen.
Das Oberteil positioniert in der 1. Nadelposition.
–
Positionierung nochmals prüfen.
37
