2.2 Vordere Endstellung
1
2
2
6

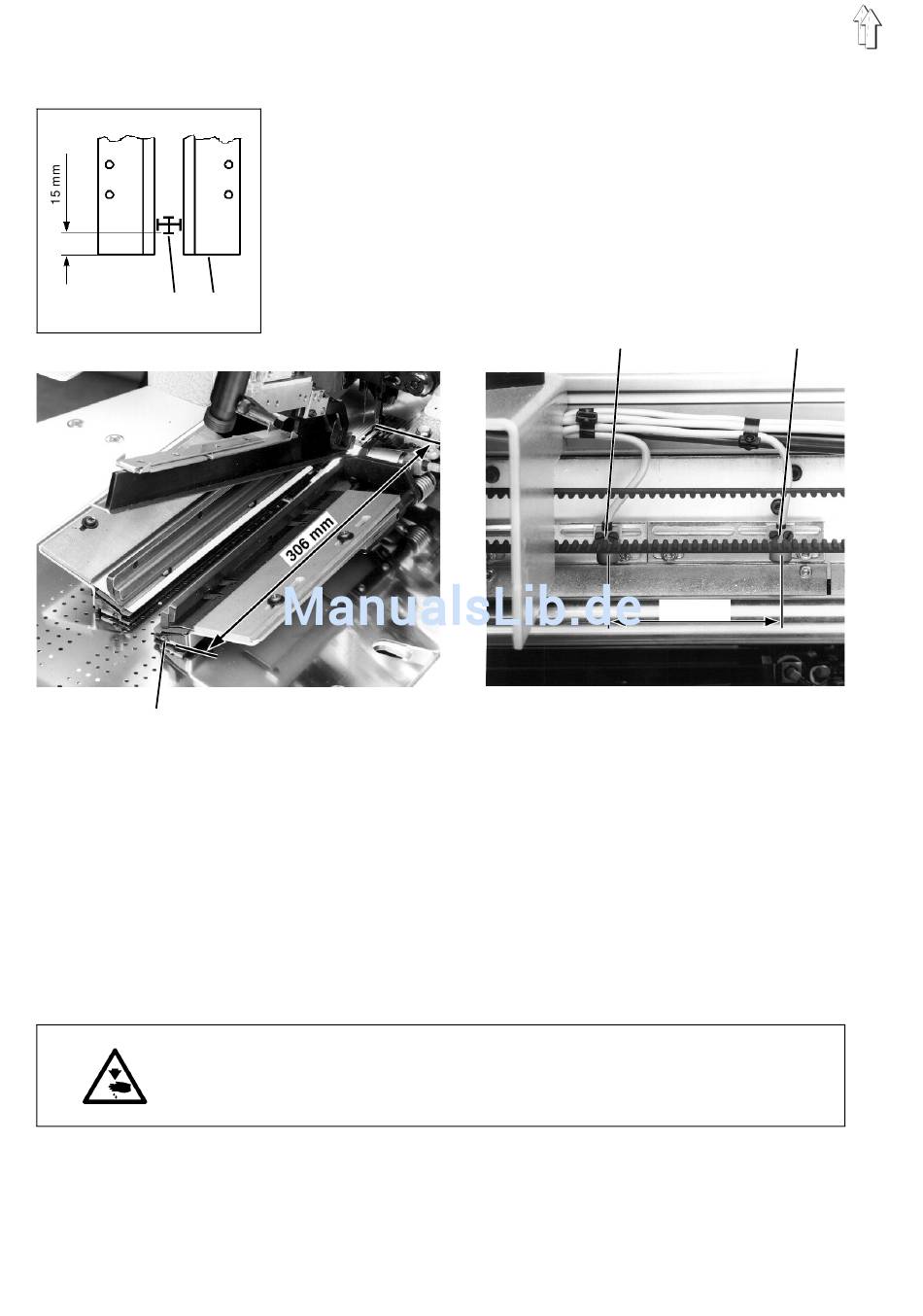

Der Schalter b2 bestimmt die vordere Endstellung des Transport-
wagens.
In dieser Stellung muß der Abstand von den Vorderkanten der vorn
stehenden Nadeln bis zu den Vorderkanten 2 der Transportklammern
306 mm betragen.
Dies entspricht einem Abstand von 15 mm von den Vorderkanten 2 der
Transportklammern bis zur H-Lichtmarke 1 (siehe Skizze).
Der Schalter b3 dient als Sicherheitsschalter.
Er verhindert ein mögliches Aufprallen des Transportwagens auf das
Maschinenoberteil.
Der Abstand zwischen den Schaltern b3 und b2 muß 90 mm betragen.
Schalterstellung prüfen
–
Hauptschalter einschalten.
–
Linkes Pedal zurücktreten.
Der Transportwagen fährt in seine hintere Endstellung.
–
Linkes Pedal vorwärtstreten.
Der Transportwagen fährt in seine vordere Endstellung.
Dabei überfährt er den Schalter b2 (Referenzposition).
Nach einer weiteren Fahrstrecke von ca. 80 mm stoppt er in der
vorderen Endstellung.
–
Den Abstand 306 mm von der Vorderkante der vorn stehenden
Nadeln bis zu den Vorderkanten 2 der Transportklammern prüfen.
Schalterstellung korrigieren
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Stellung der Schalter b2 und b3 nur bei ausgeschaltetem Haupt-
schalter korrigieren.
–
Verkleidungsblech nach Lösen der Befestigungsschrauben ent-
fernen.
–
Schalter b2 und b3 nach Lösen der Klemmschrauben einstellen.
–
Klemmschrauben wieder fest anziehen.
b3
90 mm
b2
