11.7 Abstand der Greiferspitzen zu den Nadeln
1

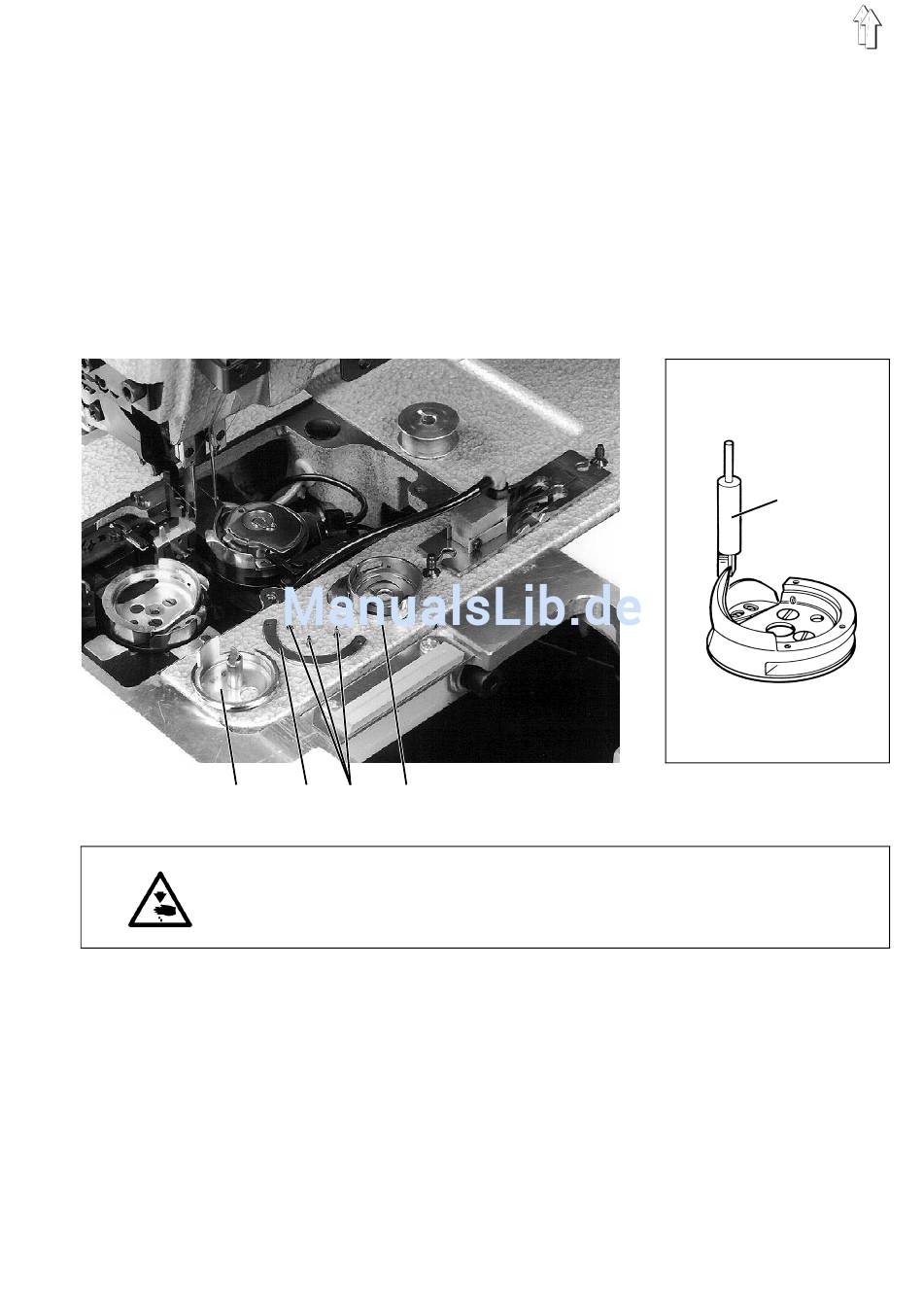

Der Abstand der Greiferspitzen zu den Nadeln muß 0,1 mm betragen.
Er ist werksseitig mit Einstellstift 5 (Bestell-Nr. 0244 001014) genau
eingestellt.
Der eingestellte Abstand ermöglicht das Arbeiten mit Nadeln der Nadel-
dicke Nm 90 bis Nm 110.
Eine Korrektur des Abstandes der Greiferspitzen zu den Nadeln ist
beim Wechsel zwischen diesen Nadeldicken nicht erforderlich.
Nach einem Nadelwechsel muß lediglich der Nadelschutz nachjustiert
werden (siehe Kapitel 11.8).
Das Einstellen der linken Greiferspitze ist bei nach vorn geschwenkter
Nadelstangenkulisse vorzunehmen.
Die rechte Greiferspitze wird bei nach hinten geschwenkter Nadel-
stangenkulisse eingestellt.
2
3
4
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Abstand der Greiferspitzen zur Nadel nur bei ausgeschaltetem Haupt-
schalter einstellen.
–
Der Schleifenhub und die Nadelhalter müssen gemäß Kapitel 11.5
und 11.6 eingestellt sein.
–
Faltstempel und Stichplatte entfernen.
–
Spulengehäuseoberteil 4 mit Spule entfernen.
–
Befestigungsschrauben 3 des Greiferdeckels 2 herausdrehen.
–
Greiferdeckel 2 abnehmen.
–
Spulengehäuseunterteil 1 aus dem Greifer herausnehmen.
Handrad dazu geringfügig hin- und herdrehen.
Achtung!
Zum Entfernen des Spulengehäuseunterteiles 1 keine Gewalt an-
wenden.
5
53
