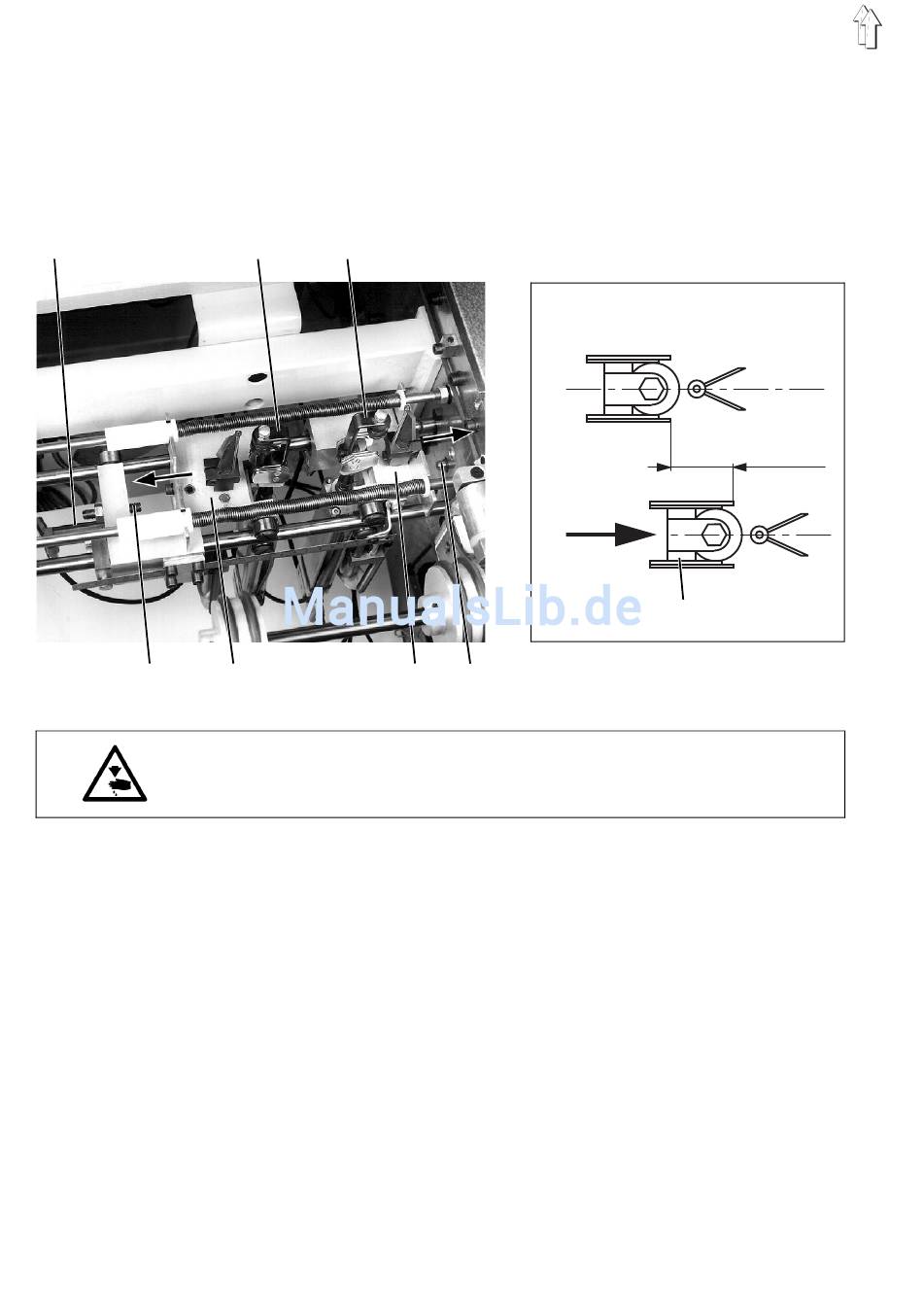

7. Paspelwender justieren (745-23)
1
4
32
Die Eckenschneideinrichtung der 745-23 ist zusätzlich mit einem
Paspelwender ausgestattet.
Der Paspelwender zieht den aufgenähten und mit Eckeneinschnitten
versehenen Paspelstreifen (nur Doppelpaspel) auf die andere Seite
des Nähgutes.
2
3
5
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Paspelwender nur bei ausgeschaltetem Hauptschalter einstellen.
Abstand zwischen Schneid- und Wendeposition
Bei belüfteten Zylindern 1 befinden sich die Messerböcke 5 und 6 in
Schneidposition (siehe Abbildung a)).
Nach dem Entlüften der Zylinder 1 bewegen sie sich in Pfeilrichtung
nach außen in Wendeposition (siehe Abbildung b)).
In Wendeposition müssen die Wendewerkzeuge 2 und 3 den Paspel-
streifen beim Einfahren sicher erfassen.
Der Eckeneinschnitt darf jedoch durch die einfahrenden Wendewerk-
zeuge nicht beschädigt werden.
Bei korrekter Einstellung beträgt der Abstand zwischen Schneid- und
Wendeposition ca. 25 mm.
Die Anschlagschrauben 4 und 7 bestimmen die Stellung der Wende-
werkzeuge in Wendeposition.
–
Wendeposition der Messerböcke 5 und 6 durch Herein- bzw.
Herausdrehen der Anschlagschrauben 4 und 7 korrigieren.
a)
b)
6
7
ca. 25 mm
3
