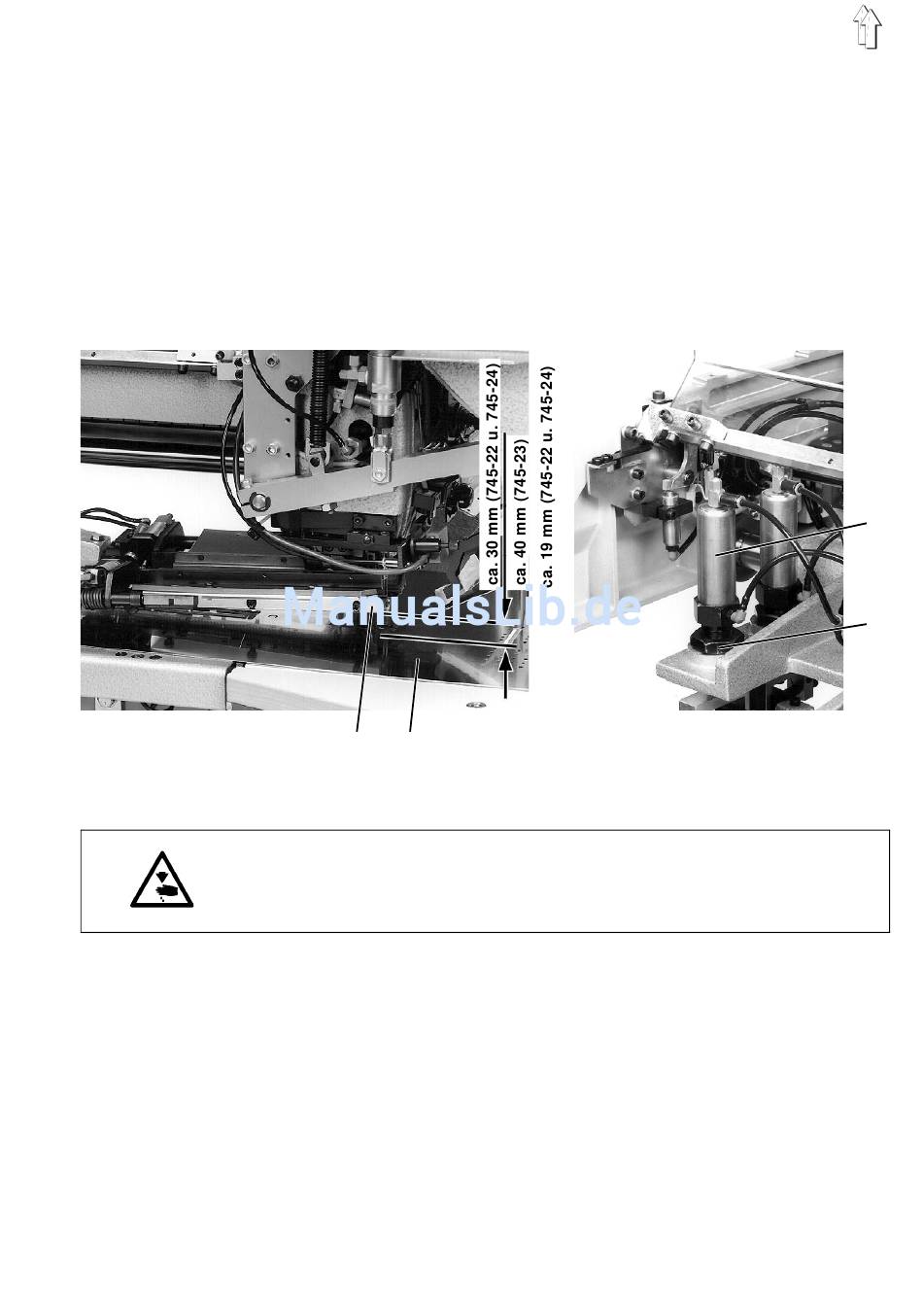

9. Hubhöhe der Transportklammern
Bei geschlossenen Pattenklemmen (Zusatzausstattung) müssen die
angehobenen Transportklammern den Maschinenarm passieren ohne
anzustoßen.
Bei der 745-22 und 745-24 muß der Abstand zwischen den Vorderkan-
ten 1 der angehobenen Transportklammern und dem Stoffgleitblech 2
ca. 30 mm betragen.
Bei der 745-23 ist für die linke Transportklammer eine größere Hub-
höhe erforderlich.
Der Abstand zum Stoffgleitblech muß ca. 40 mm betragen.
Bei Ausstattung der 745-22 und 745-24 mit den Klemmen 0792 011161
(Klemme links) und/oder 0792 011162 (Klemme rechts) beträgt der Ab-
stand ca. 19 mm.
1
2
–
Linkes Pedal zurücktreten.
Der Transportwagen fährt in seine hintere Endstellung.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Hubhöhe der Transportklammern nur bei ausgeschaltetem Haupt-
schalter einstellen.
–
Hauptschalter ausschalten.
–
Abdeckhaube hochstellen.
–
Druckluftschläuche an den Zylindern 3 lösen.
–
Kontermutter 4 lösen.
–
Hubhöhe der Transportklammern an den Zylindern 3 einstellen.
Hub erhöhen:
Zylinder 3 hineinschrauben
Hub verringern: Zylinder 3 herausschrauben
–
Druckluftschläuche wieder an den Zylindern 3 anbringen.
–
Kontermutter 4 fest anziehen.
3
4
