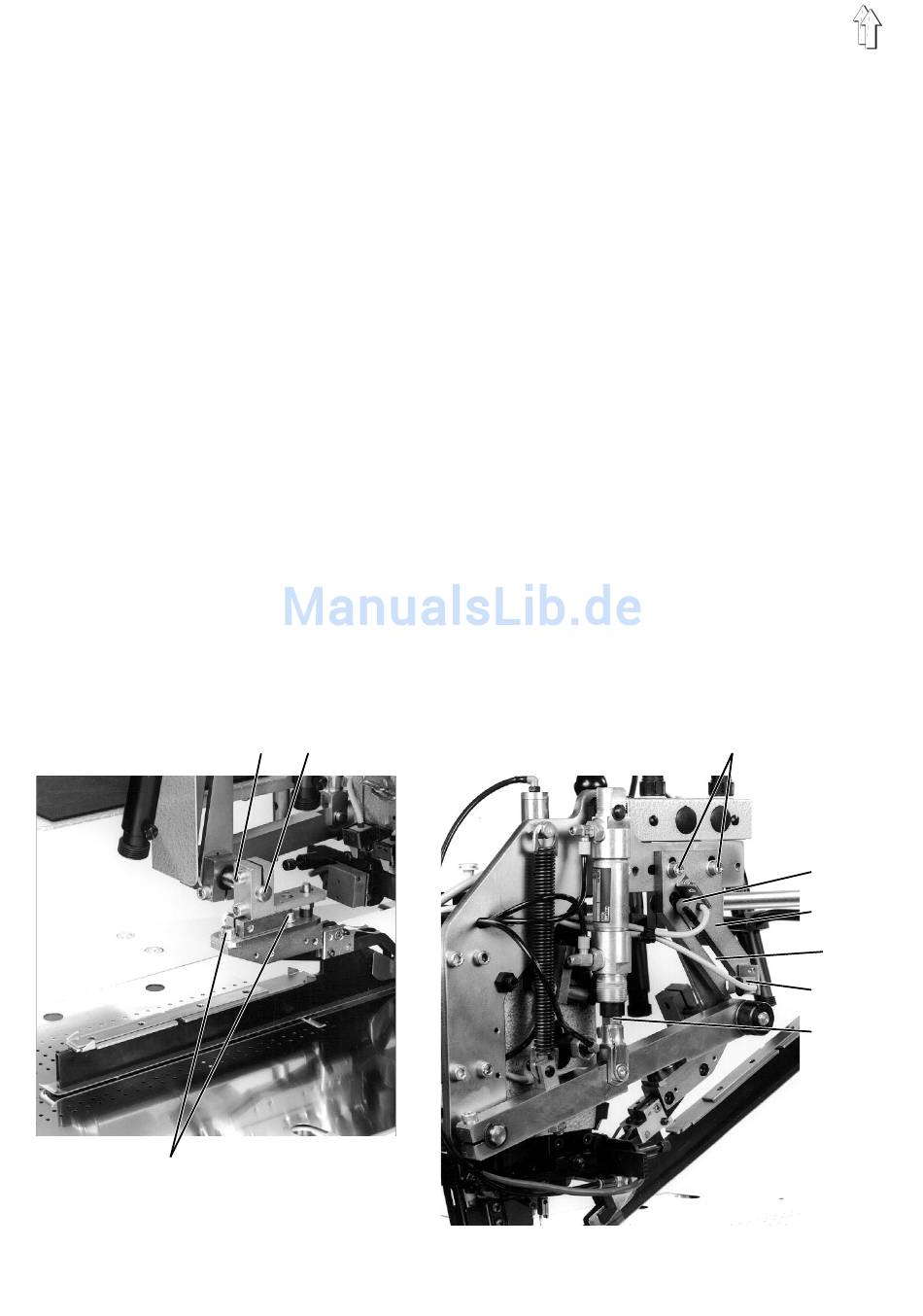

Klemmschraube 14 lösen.
–
Faltstempel geringfügig auf Achse 15 verdrehen.
Zwischen Faltstempelsohle und Stoffgleiblech muß auf der gesam-
ten Länge ein gleichbleibender Abstand vorhanden sein.
–
Klemmschraube 14 und Mutter 10 fest anziehen.
–
In tiefster Stellung des Faltstempels das Kurvenstück 12 wie folgt
einstellen:
Zwischen der Rolle und der tiefsten Stelle des Kurvenganges 8
muß ein Abstand von 0,5 mm bestehen.
–
Schrauben 11 fest anziehen.
Annäherungsschalter b4 und b5
Die Annäherungsschalter b4 und b5 überwachen die beiden End-
stellungen des Faltstempels.
Schalter b4: Überwachung der oberen Faltstempelstellung
Schalter b5: Überwachung der unteren Faltstempelstellung
Das Prüfen der richtigen Schalterstellung erfolgt in Programm P63:
–
Hauptschalter einschalten.
–
Schalter "Programm" auf "63" einstellen.
–
Taste "STOP" drücken.
Das Programm ist aktiviert.
–
Schalter "Programm" auf "4" (Schalter b4) bzw. "5" (Schalter b5)
einstellen.
Im Display wird der Schaltzustand "-" oder "+" angezeigt.
–
Befestigungsschrauben am Schalter b4 bzw. b5 geringfügig lösen.
–
Schalter b4 bzw. b5 in der entsprechenden Faltstempelstellung zur
Rolle ausrichten. Das Display muß den Schaltzustand "+" an-
zeigen.
–
Befestigungsschrauben der Schalter wieder fest anziehen.
