11.3 Greiferwellenhöhe
1
48

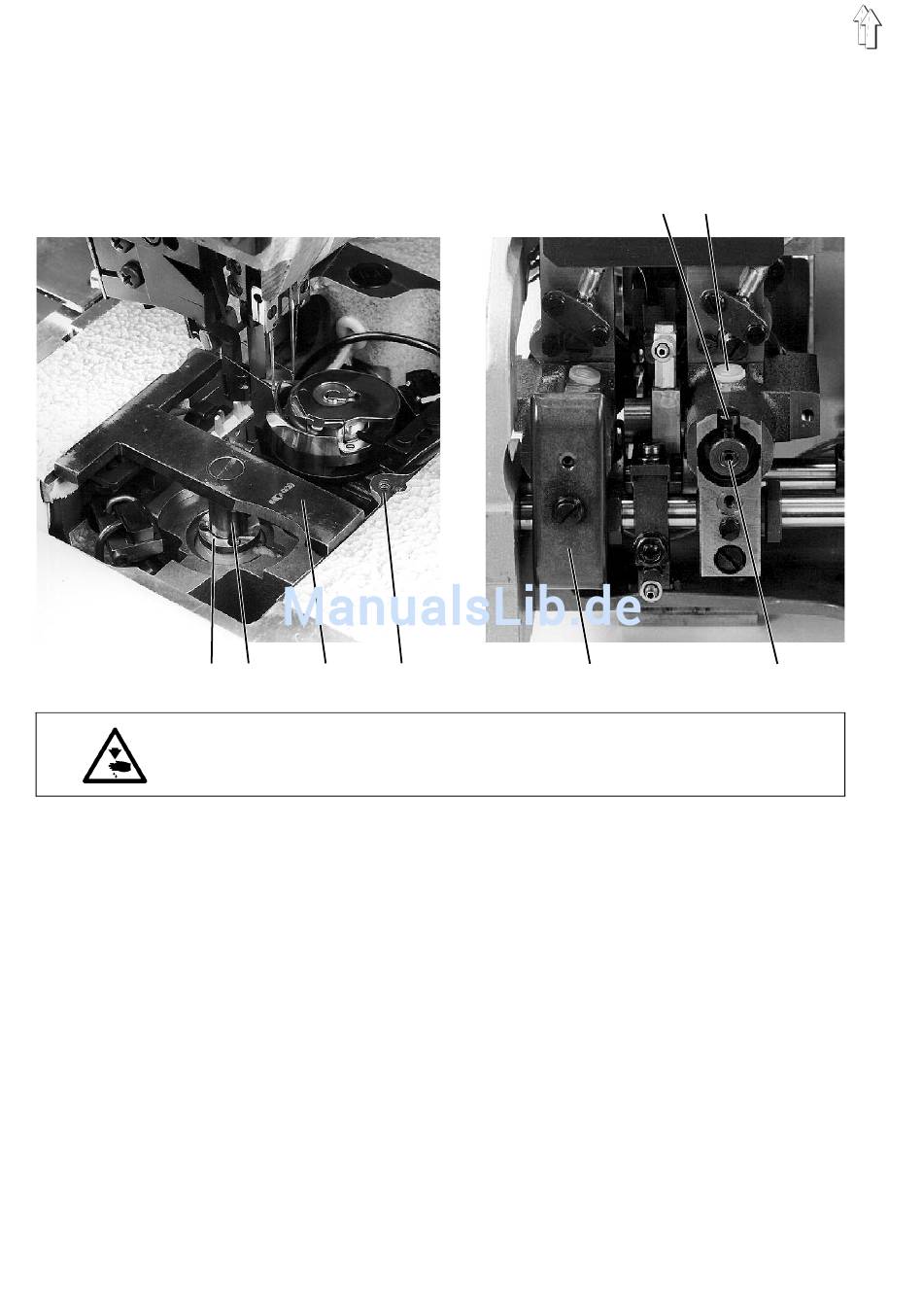

Der Abstand zwischen der Stichplattenauflage 4 und dem Ansatz 1 der
Greiferwelle muß 17,7 mm betragen.
Die genaue Höhe der Greiferwellen wird mit der Lehre 3
(Bestell-Nr. 0244 001001) eingestellt.
2
3
4
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Greiferwellenhöhe nur bei ausgeschaltetem Hauptschalter einstellen.
–
Stichplatte entfernen.
–
Beide Greifer entfernen (siehe Kapitel 11.9).
–
Lehre 3 auf die Stichplattenauflage 4 legen.
Die Meßhülse 2 der Lehre muß über den Zapfen der Greiferwelle
greifen.
–
Maschinenoberteil nach hinten schwenken.
–
Ölfangschalen 7 nach Lösen der Befestigungsschrauben entfernen.
–
Kunststoffstopfen 6 entfernen.
Die unter den Kunststoffstopfen befindlichen Schrauben lösen.
–
Schrauben 5 lösen.
–
Druckstifte 8 entfernen.
–
Die Greiferwelle mit ihrem Ansatz 1 bis unter die Meßhülse 2 der
Lehre schieben.
–
In dieser Stellung die unter den Kunststoffstopfen 6 befindlichen
Schrauben fest anziehen.
–
Druckstifte 8 bis zum Anschlag gegen die Greiferwelle schieben.
–
Schrauben 5 auf den Flächen der Druckstifte 8 fest anziehen.
–
Ölfangschalen 7, Greifer und Stichplatte wieder anbringen.
5
6
7
8
