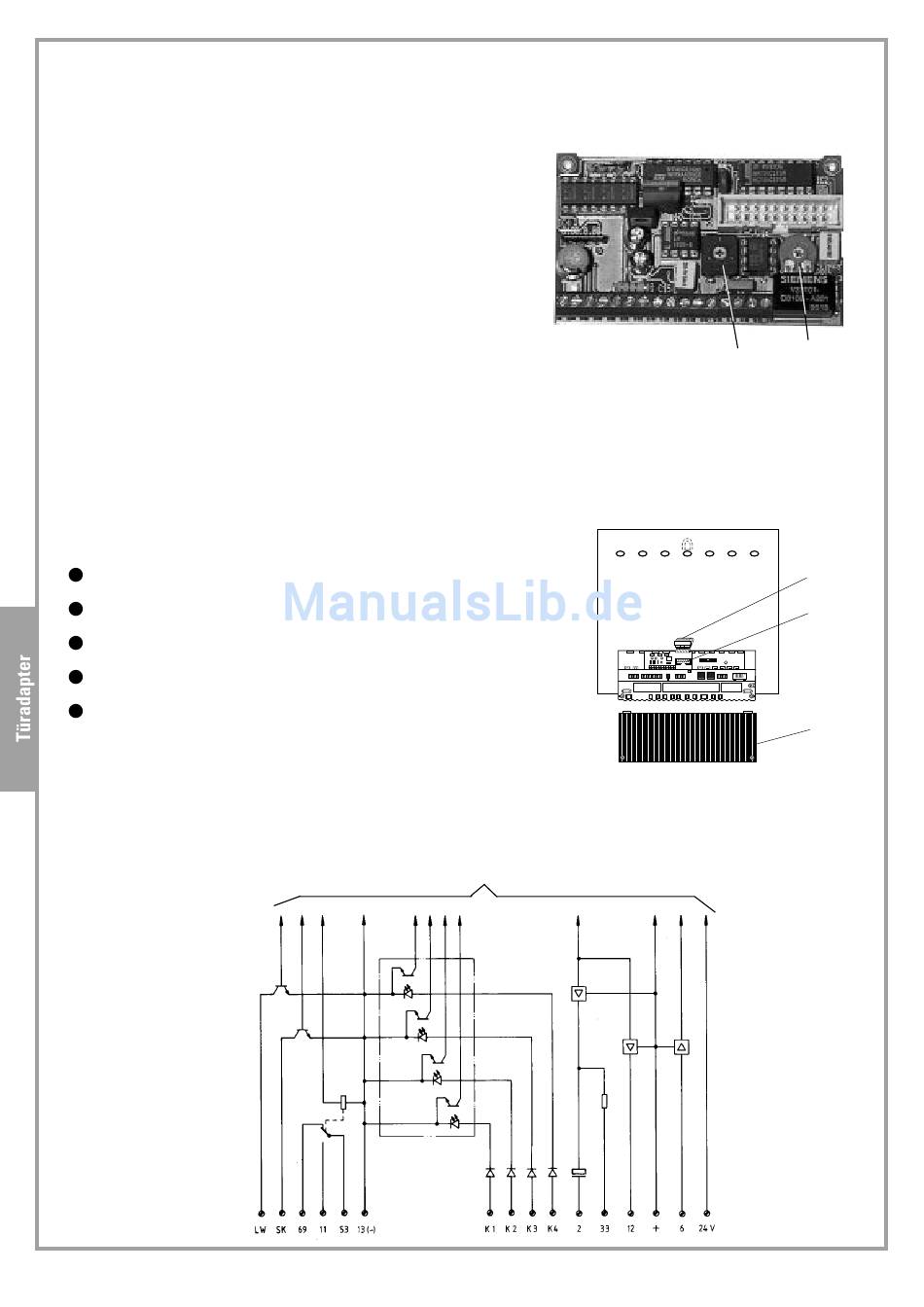

6. Türadapter
Der Türadapter 8180/00 bildet die Schnittstelle zwischen der
Telefonzentrale RITTO-COMTEC ISDN 1/1/8 und der
Türstation RITTO-PORTIER 3000.
Der Türadapter wird einfach an die vorgesehe-
ne Stelle im Telefonzentralengehäuse einge-
schnappt und über das 14polige Flachbandkabel
mit der Telefonzentrale verbunden,
Auf dem Türadapter sind die Anschlußklemmen für
das RITTO-Türsprechmodul 5760/.., die RITTO-Klingel-
module, z.B. 5753/.. und den Türöffner.
Die Sprechlautstärke zur Tür wird mit dem Poti P1 des Türadapters
geregelt.
Die Sprechlautstärke von der Tür wird mit dem Poti P2 des Türadapters
geregelt.
6.1 Montage des Türadapters
Anschlußraumdeckel (1) abziehen
Türadapter (2) einschnappen
Abschlußstecker vom Flachbandkabel (3) abziehen.
Flachbandkabel (3) einstecken
Anschluß des Türadapters vornehmen
(siehe Anschlußpläne)
6.2 Prinzipschaltbild Türadapter
58
über Flachbandkabel in die Zentrale
TÖ
P2
P1
3
2
1
