4.4 Anschluß der ISDN-Geräte am internen S 0 -Bus
Ihre Telefonanlage hat einen internen S
Anschlußdosen (z.B. IAE-Dosen, siehe auch Kap. 4.10) angeschlossen werden.
Busleitung
Die Busleitung wird am internen S
Anschlußdosen miteinander. Die Busleitung muß unbedingt in Linienverdrahtung ausge-
führt werden. Als Busleitung empfehlen wir Fernmeldeleitung IYS(t) Y 2x2x0,6.
Klingelmantelleitung YR darf nicht verwendet werden. Die Polarität der einzelnen
Adern muß beachtet werden, d. h. die Adern dürfen nicht vertauscht werden. Für die
Paare der Busleitung muß die Adernverdrillung (Adernverseilung) beachtet werden.
Interner S
Western Steckbuchse

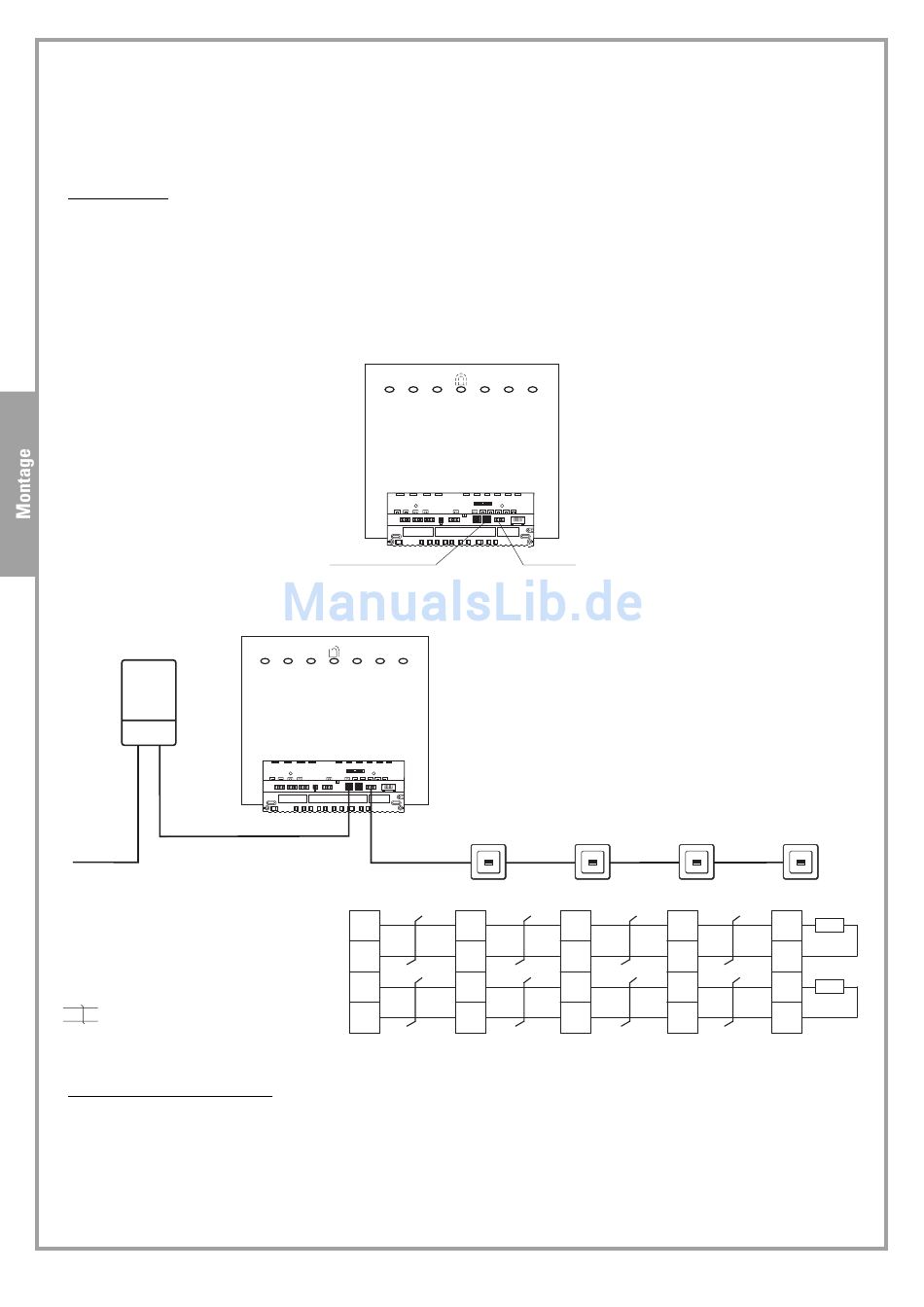

Blockschaltbild

NT
Adernpaar verseilt
Adernpaar verseilt
Abschlußwiderstände
Um Störungen zu vermeiden, muß die Busleitung am Ende mit 100-Ohm-Widerständen
abgeschlossen werden.
Als Abschlußwiderstände können Sie handelsübliche 100 Ohm / 0,25W Widerstände ver-
wenden.
