Anschlußplan - ritto Comtec ISDN 1/1/8 Systemhandbuch

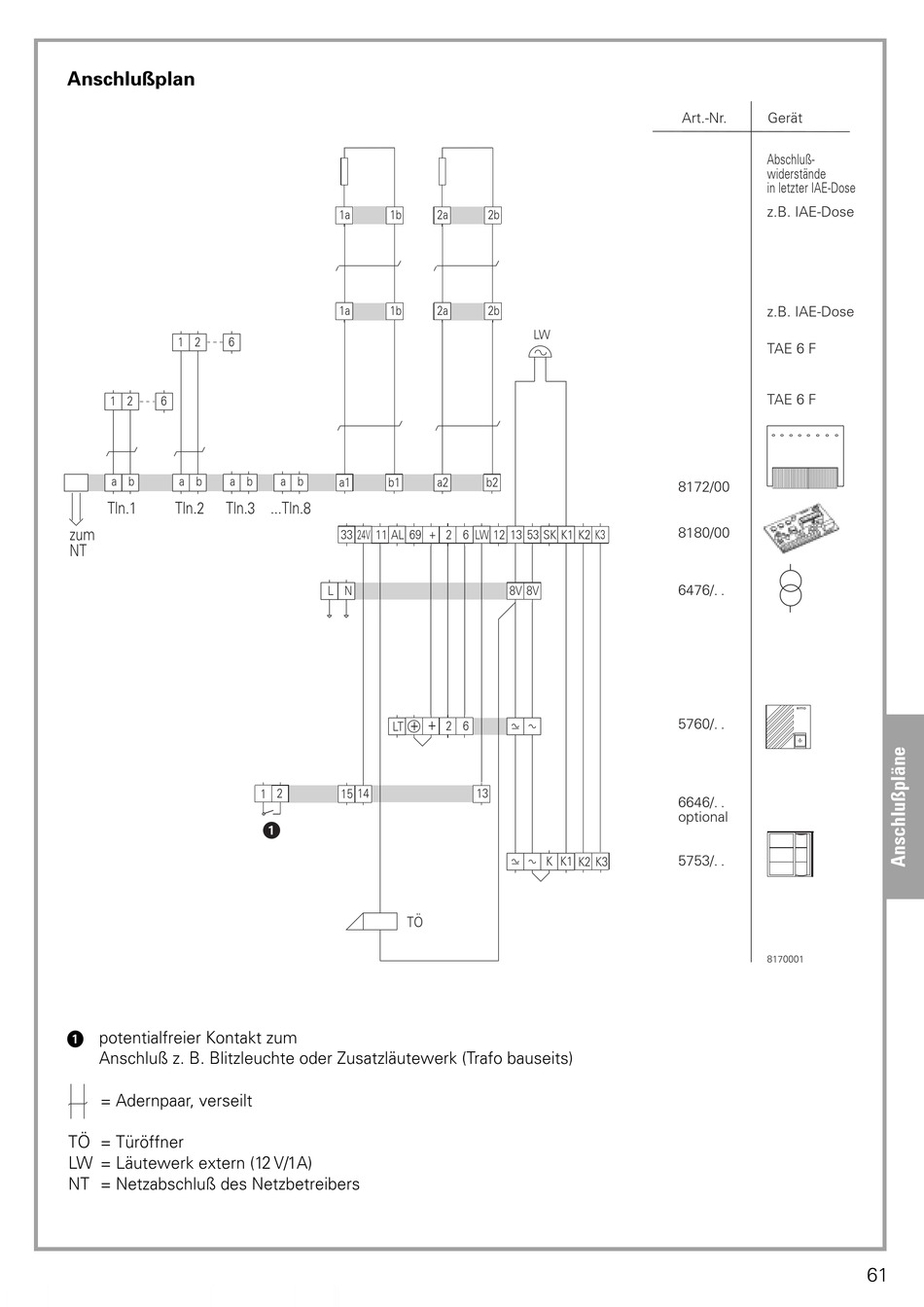

Anschlußplan
1 2 6
1 2 6
a b a b a
Tln.1 Tln.2 Tln.3 ...Tln.8
zum
NT
potentialfreier Kontakt zum
Anschluß z. B. Blitzleuchte oder Zusatzläutewerk (Trafo bauseits)
= Adernpaar, verseilt
TÖ = Türöffner
LW = Läutewerk extern (12 V/1A)
NT = Netzabschluß des Netzbetreibers
1a 1b
1a 1b
b a b
a1 b1
33 69 + 2 6
24V 11 AL
L N
+
LT
2 14
1 15
TÖ
2a 2b
2a 2b
LW
a2 b2
LW 12 13 53 SK K1 K2 K3
8V 8V
+
2 6
13
K K1
K2 K3
Art.-Nr. Gerät
Abschluß-
widerstände
in letzter IAE-Dose
z.B. IAE-Dose
z.B. IAE-Dose
TAE 6 F
TAE 6 F
8172/00
8180/00
6476/. .
RiTTO
5760/. .
6646/. .
optional
5753/. .
8170001
61
