4.7 Hinweise zur elektromagnetischen Verträglichkeit (EMV)
Bevor Sie die Klemmabdeckung der Zentrale öffnen, beachten Sie, daß Sie elektrostatisch aufgela-
den sein könnten! Leiten Sie daher diese Aufladung durch Berühren eines geerdeten Gegenstandes
ab. Da alle Geräte empfindliche elektronische Bauteile beinhalten, gilt dies generell beim Öffnen und
beim Anschluß der Geräte.
Montieren Sie die Geräte nicht in der Nähe von Schaltanlagen und verlegen Sie die Anschlußkabel nicht
zusammen mit deren Versorgungs- und Steuerkabeln. Störspannungsimpulse (Burst) auf der Netz-
leitung bzw. auf den Teilnehmeranschlußleitungen können sonst zu Funktionsbeeinträchtigungen der
Anlage oder einzelner Geräte führen.
Montieren Sie die Geräte nicht in der Nähe von Hochfrequenzgeräten z. B. Sendern, Bestrah-
lungsgeräten o. ä.
Wirken starke elektromagnetische Felder auf Geräte oder Leitungen, kann es zu Beeinträchti-
gungen der Sprachqualität bzw. zu Funktionsstörungen der Anlage oder einzelner Geräte kommen.

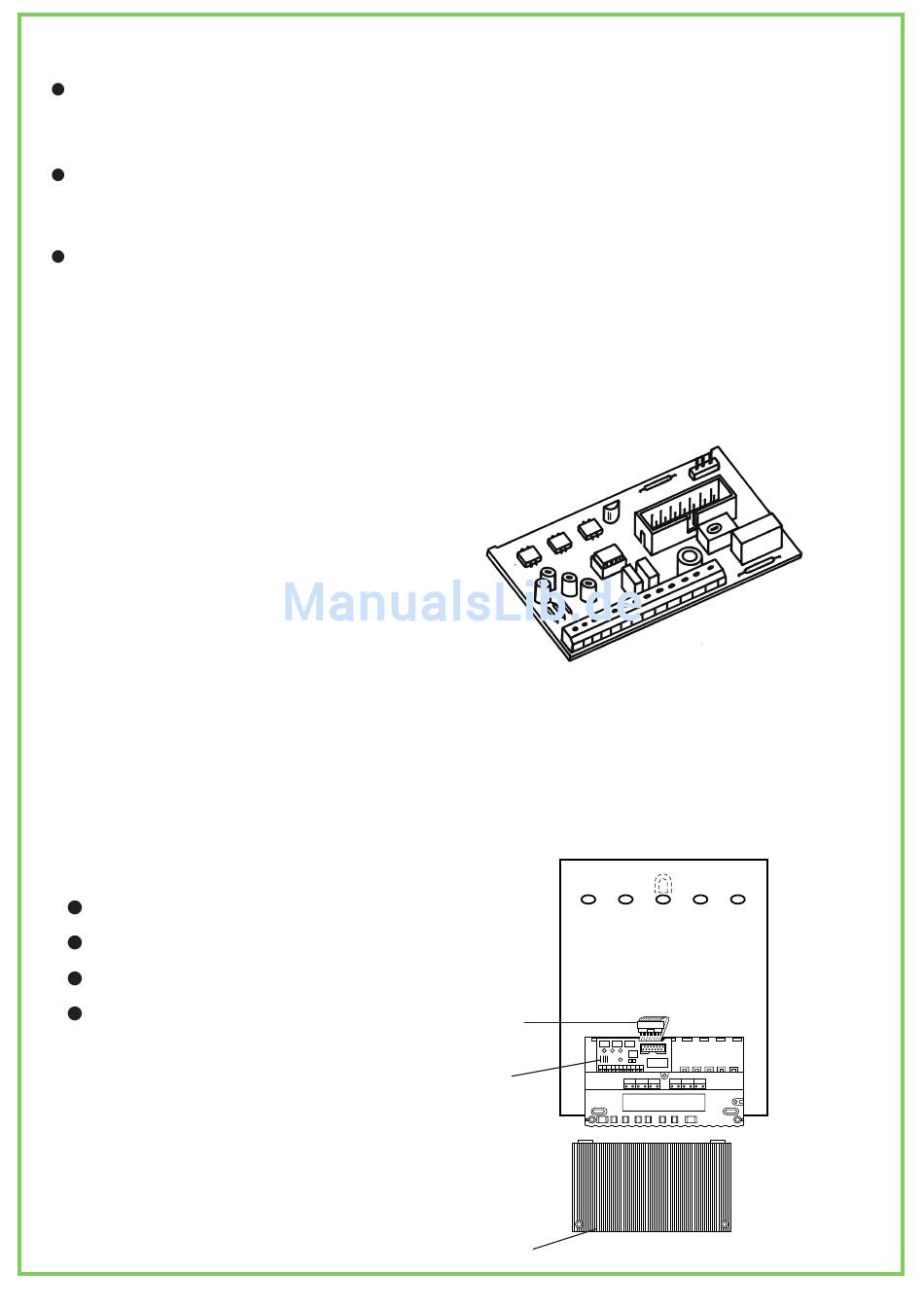

5. Türadapter
Der Türadapter 8081/00 bildet die Schnitt-
stelle zwischen der Telefonzentrale RITTO-
COMTEC 1/5-Plus und der Türstation
RITTO-PORTIER 3000.
Der Türadapter wird einfach an die vorge-
sehene Stelle im Telefonzentralengehäuse
eingeschnappt und über das 14polige
Flachbandkabel mit der Telefonzentrale ver-
bunden,
Auf dem Türadapter sind die Anschluß-
klemmen für das RITTO-Türsprechmodul
5760/. .,
die
RITTO-Klingelmodule,
5751/.. und den Türöffner.
Die Sprechlautstärke zur Tür wird mit dem
Poti des Türadapters geregelt.
5.1 Montage des Türadapters
Anschlußraumdeckel (1) abziehen
Türadapter (2) einschnappen
Flachbandkabel (3) einstecken
Anschluß des Türadapters vornehmen
(siehe Anschlußpläne)
Hinweis:
z.B.
Beim Einsatz des Türadapters 8081/00 in
der Telefonzentrale 8074/00 sind die Klem-
men K2, K3, SK, LW und AL auf dem
Türadapter ohne Funktion.
3
2
1
53
