WAE-Dosen

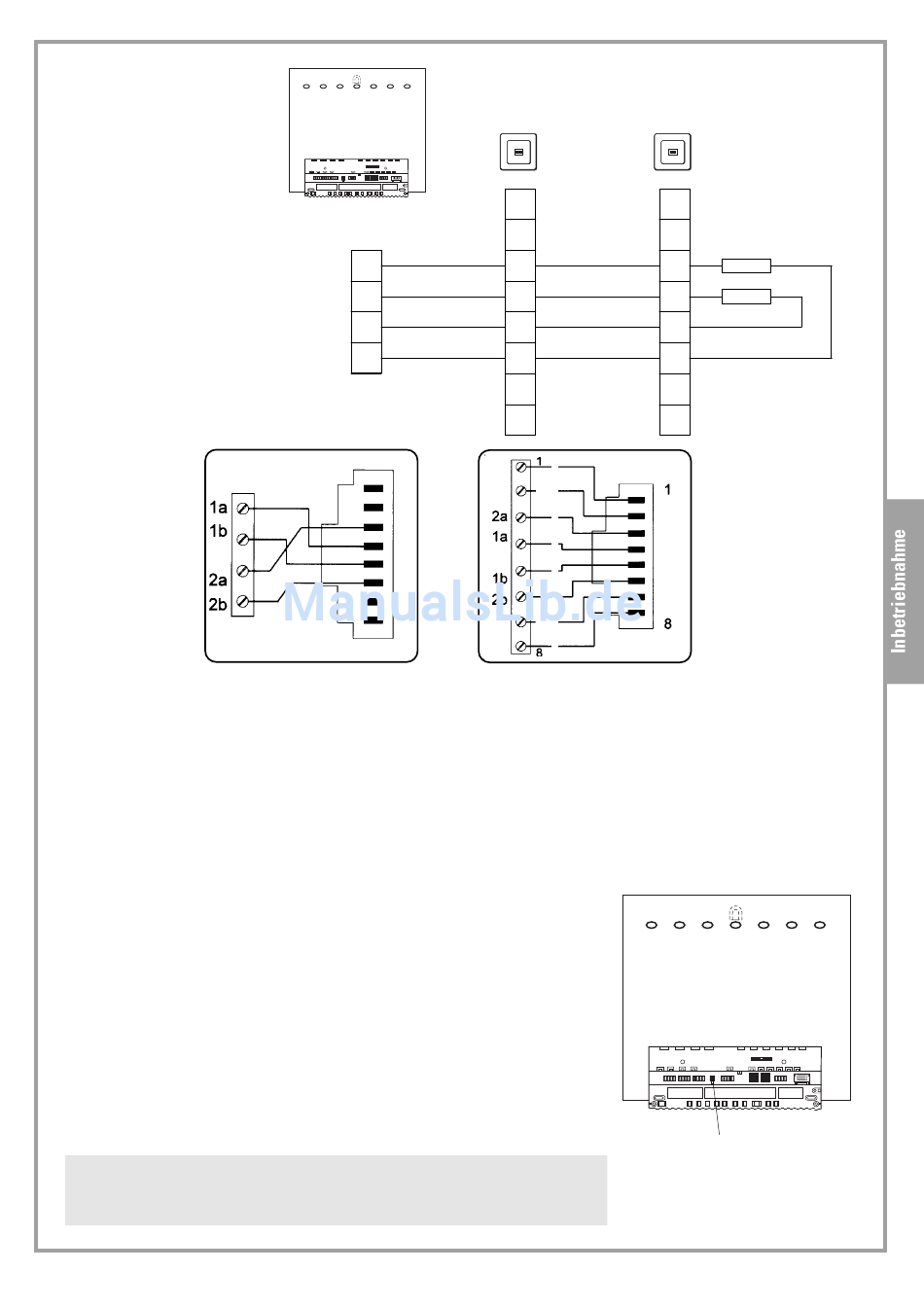

Pin-Belegung der Western-Buchse
ISDN-Anschlußdosen mit 2 Western-Buchsen
Je nach Ausführung der Dose sind die 2 Buchsen parallel auf eine Klemmleiste geführt.
Es gibt aber auch Dosen, bei denen die 2 Buchsen auf zwei Klemmleisten geführt werden.
Der interne S -Bus muß dann an beiden Klemmleisten angeklemmt werden.
0
4.11 Anschluß der externen Wartemusik
Werkseitig ist die interne Wartemusik aktiviert (siehe Punkt 1.3).
Außerdem haben Sie die Möglichkeit eine externe Wartemusik einzu-
spielen (CD-Player, Kassettenrecorder etc.). Die Anlage schaltet beim
Einstecken der externen Wartemusik automatisch die interne Musik ab!
Das Aus- bzw. Einschalten der Wartemusik geschieht mittels
Programmierung.
Technische Daten zur Wartemusik-Schnittstelle:
Pegel:
Eingangswiderstand:
Max. Spannung am Eingang:
Galvanische Trennung zur TK-Anlage über Kondensatoren
Achtung!
Beachten Sie bitte bei Anschluß externer Musik-Quellen die
jeweils geltenden Bestimmungen des Urheberrechts.
a2
a1
b1
b2
1
8
IAE
max. + 10 dBm
3500 Ohm
1,7V , 2,4V ~
eff ss
WAE 4 WAE 6
1
2
3
4
5
6
7
8
1
8
UAE 8
Klinkenbuchse für den
Anschluß der externen
Wartemusik.
1
2
2 x 100 Ohm
3
4
5
6
7
8
