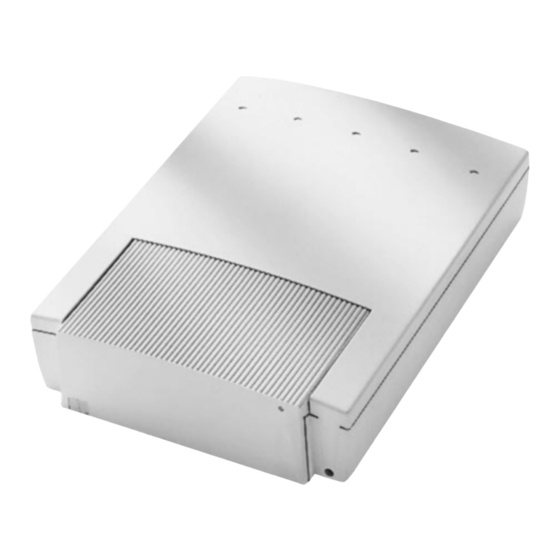

ritto Comtec ISDN 1/0/4 8169 Systemhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Die Informationen für die ISDN-Anlage RITTO Comtec 1/1/4 Art.-Nr. 8170/. ., die in diesem
Heft beschrieben werden, gelten ab Gerätestand 07 und Einrichtsoftware 2.0
Den Gerätestand finden Sie im Anschlußklemmenfeld der Anlage.
Mit dem Ihnen vorliegenden Anlagenhandbuch wollen wir Ihnen ein wichtiges Hilfsmittel für
den Gebrauch der Anlage an die Hand geben.
Wir möchten Sie bitten, dieses Handbuch aufmerksam, vor Beginn der Montage, zu lesen.
Das Anlagenhandbuch ist – nach Häufigkeit der Benutzung – in folgende Kapitel unterteilt:
1.) Bedienung
2.) Programmierung
3.) Hilfe für den Fehlerfall
4.) Montage und Anschluß der Zentrale
5.) Inbetriebnahme und werkseitiger Auslieferungszustand ab Seite 76
6.) Türadapter
7.) Anschlußpläne Türadapter
8.) ISDN Fachworterklärung
9.) Stichwortverzeichnis
10.) Kurzprogrammierung
11.) Schematischer Ablauf der Installation
12.) Kurzbedienungsanleitung
Id.-Nr.: 226 555
Systemhandbuch RITTO Comtec ISDN 1/0/4 8169/. .
Systemhandbuch
RITTO Comtec ISDN 1/1/4 8170/. .
mit Anweisungen für: Bedienung · Programmierung · Installation
Ausgabe 4. 98
ab Seite 8
ab Seite 37
ab Seite 64
ab Seite 66
ab Seite 78
ab Seite 80
ab Seite 90
ab Seite 92
ab Seite 94
Ausklapp-Seite
Ausklapp-Seite
Gedruckt auf chlorfrei gebleichtem Papier

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ritto Comtec ISDN 1/0/4 8169

Inhaltszusammenfassung für ritto Comtec ISDN 1/0/4 8169

  • Seite 1 Anweisungen für: Bedienung · Programmierung · Installation Ausgabe 4. 98 Die Informationen für die ISDN-Anlage RITTO Comtec 1/1/4 Art.-Nr. 8170/. ., die in diesem Heft beschrieben werden, gelten ab Gerätestand 07 und Einrichtsoftware 2.0 Den Gerätestand finden Sie im Anschlußklemmenfeld der Anlage.

  • Seite 2: Inhaltsverzeichnis

    – Telefonanlage RITTO-Comtec ISDN 1/1/4 ........
  • Seite 3 2.19 Alarmwahl ............57–58 2.20 Zeitdauer für Schaltfunktion programmieren .

  • Seite 4: Telefonanlage Ritto Comtec Isdn

    Funktion ausgeführt werden kann. Wichtiger Hinweis zur RITTO-Comtec ISDN 1/0/4 In diesem Handbuch werden sowohl die RITTO-Comtec ISDN 1/1/4 mit internem S o -Bus als auch die RITTO-Comtec ISDN 1/0/4 ohne internen S o -Bus beschrieben. Das hat zur Folge, daß alle Beschreibungen zum internen S o -Bus zu ISDN-Endgeräten...

  • Seite 5: Anlagenaufbau

    Anlagenaufbau RITTO Comtec ISDN 1/0/4 ohne internen Bus Interner Bereich RiTTO max. 4 analoge Endgeräte interne Ruf- nummer 1 ... 4 interner S 0 - Bus bis zu 8 ISDN- Externer Bereich Endgeräte interne Ruf- nummer 5 ... 9 Netzabschluß der Telekom Der externe S -Bus der Anlage ist intern auf die 4polige Klemme (a1, a2, b1, b2) durchverbunden.

  • Seite 6: Telefonanlage Ritto-Comtec Isdn 1/1/4

    (AAE) und kann somit von jedermann selbst am Netzabschluß der Deutschen Telekom AG angeschlossen werden. Um den vollen Leistungsumfang Ihrer RITTO Comtec 1/1/4 ISDN nutzen zu können, achten Sie bitte beim Kauf der ISDN-Telefone darauf, daß diese - für mehrere Mehrfachrufnummern (MSN) eingerichtet werden können und - mehrere Rufmelodien unterstützen, die den MSN zugeordnet werden können.

  • Seite 7: Anlagenaufbau Ritto Comtec Isdn 1/1/4 Mit Internem Bus

    Anlagenaufbau RITTO Comtec ISDN 1/1/4 mit internem Bus Interner Bereich RiTTO max. 4 analoge Endgeräte interne Ruf- nummer 1 ... 4 interner S 0 - Bus bis zu 8 ISDN- Endgeräte interne Ruf- nummer 5 ... 9 Externer Bereich Netzabschluß der Telekom Einstecken und Telefonieren Inbetriebnahme am Mehrgeräteanschluß...

  • Seite 8: Bedienung

    1. Bedienung 1.1 Amtsgespräche Unter Amtsgespräche versteht man im ISDN alle Telefongespräche, die über den internen Bereich hinaus gehen, also auch hausinterne Gespräche, die auf Nebenstellen im externen Bereich gehen (siehe Anlagenaufbau). Abgehende Amtsgespräche Sie möchten von einer Nebenstelle (analog oder am internen S 0 -Bus) ein Amtsgespräch führen.

  • Seite 9: Interne Gespräche

    Manuelle Amtsbelegung mit ausgewählter MSN (nur bei Mehrgeräteanschluß; siehe Kapitel 2.4a MSN-Index den Endgeräten zuordnen). Diese Auswahlmöglichkeit ist z.B. für korrekte Ausweisung der Gespräche bei nach MSN getrenntem Einzelverbindungsnachweis (Rechnung) der TELEKOM erforderlich. Beispiel: In ihrer Anlage sind als erste und zweite MSN die Rufnummern 4711 und 4712 programmiert und jeweils einem Endgerät zugeordnet.

  • Seite 10: Heranholen Eines Anrufes

    Hinweis zur -Taste : Im Handel gibt es viele verschiedene Typen von ISDN-Telefonen. Sollte das eine oder andere Leistungsmerkmal Ihrer RITTO-Comtec ISDN 1/1/4 nicht funktionieren, so kann dies auch an Ihrem ISDN-Telefon liegen. Beispiel: ISDN-Telefon Europa 10 Die Funktion der -Taste dieses Gerätes ist stark eingeschränkt.
  • Seite 11 Gespräch weiterleiten ohne interne Rede (Umlegen besonderer Art bzw. ohne Worte) „R”-Taste betätigen Sie hören den internen Wählton, Ihr Gesprächspartner wird „geparkt” Rufnummer des Nebenstellenanschlusses zu dem weitergeleitet werden soll z. B. wählen Sie hören den Freiton. Wenn Sie den Besetzton hören, ist dieser Teilnehmer besetzt (mit der „R”-Taste wird dann das Gespräch zurückgeholt) Hörer auflegen Der angerufene Teilnehmer hebt ab und erhält das Amtsgespräch...

  • Seite 12: Gespräch Parken

    1.5 Gespräch parken Sie können ein internes oder externes Gespräch parken, um beispiels- weise eine Rückfrage im Raum durchzuführen. Gespräch parken “R”-Taste betätigen Sie hören den internen Wählton und können im Raum rückfragen Geparktes Gespräch zurückholen “R”-Taste betätigen Gespräch wird zurückgeholt 1.6 Rückfrage Sie können ein internes oder externes Gespräch unterbrechen, um eine interne oder auch externe telefonische Rückfrage durchzuführen.
  • Seite 13 Externe Rückfrage einleiten (gebührenpflichtig) “R”-Taste betätigen Sie hören den internen Wählton, Ihr Gesprächspartner wird geparkt Amtskennziffer wählen Sie hören den externen Wählton. (Hören Sie den Besetzton, ist die Wahlleitung besetzt oder Ihr Telefon hat keine Berechtigung zum Amtsgespräch) Rufnummer des gewünschten Teilnehmers z. B. Sie hören den Freiton.

  • Seite 14: Anklopfen

    1.7 Anklopfen Kommt, während Sie ein internes oder externes Gespräch führen, ein zweiter externer Anruf, so wird dieser in Ihrem Telefonhörer mit einem Anklopfton signalisiert. Sie haben nun 2 Möglichkeiten, dieses Gespräch anzunehmen: Anklopfendes Gespräch direkt annehmen Hörer auflegen Das Gespräch wird beendet Ihr Telefon klingelt Hörer abheben Jetzt sind Sie mit dem anklopfenden Teilnehmer verbunden...

  • Seite 15: Anklopfschutz

    1.8 Anklopfschutz Wenn Sie während eines Gespräches nicht durch den Anklopfton gestört werden wollen, so können Sie sich des Leistungsmerkmals Anklopfschutz bedienen. Anklopfschutz einschalten (Anklopfen ist nicht hörbar) Telefonhörer abheben Sie hören den internen Wählton -Taste betätigen und Kennziffer wählen Nun hören Sie ca.

  • Seite 16: Automatischer Rückruf, Wenn Besetzter Interner

    1.9 Automatischer Rückruf, wenn besetzter interner Teilnehmer frei wird Sie können Ihre Telefonanlage so einstellen, daß ein freigewordener interner Teilnehmer automatisch zurückgerufen wird. Nach Wahl der gewünschten Nebenstellennummer hören Sie zunächst den Besetzton Rückruf einschalten -Taste betätigen und Kennziffer wählen Sie hören den positiven Quittungston, dann den Besetzton Telefonhörer auflegen Ihr Telefon klingelt, sobald der besetzte Teilnehmer den Hörer aufgelegt...

  • Seite 17: Automatischer Rückruf , Wenn Teilnehmer Nicht Anwesend War

    1.10 Automatischer Rückruf, wenn interner Teilnehmer nicht anwesend war Sie können Ihre Telefonanlage so einstellen, daß ein abwesender Teil- nehmer, sobald er an seinen Platz zurückgekehrt ist und ein Telefon- gespräch geführt hat, automatisch auf Ihrem Telefon signalisiert wird. Nach Wahl der gewünschten Nebenstellennummer hören Sie den Freiton, der Teilnehmer meldet sich jedoch nicht Rückruf einschalten -Taste betätigen und...

  • Seite 18: Rufumleitung

    1.11 Rufumleitung (wird in Ihrer Zentrale geschaltet) Sie können verschiedene Anrufe von einem Telefonapparat zu einem anderen Telefonapparat umleiten. Die Rufumleitung wird in Ihrer Tele- fonzentrale geschaltet, dafür werden beide Gesprächskanäle benötigt. a) Umleiten eines internen Anrufes auf ein internes Telefon b) Umleiten eines internen Anrufes auf ein externes Telefon c) Umleiten eines externen Anrufes auf ein externes Telefon Sie können die Rufumleitung wahlweise mit...

  • Seite 19: Rufumleitung Auf Externes Telefon Einschalten

    Rufumleitung auf externes Telefon einschalten Telefonhörer abheben -Taste betätigen und Kennziffer z. B. Amtskennziffer Externe Rufnummer zu der die Rufumleitung erfolgen soll z .B. wählen -Taste drücken Sie hören den positiven Quittungston, danach ist der Sonder-Wählton hörbar Telefonhörer auflegen Anruf wird bei Besetzton auf den externen Teilnehmer mit der Rufnummer umgeleitet Rufumleitung löschen...

  • Seite 20: Makeln

    1.12 Makeln Mit Ihrer Telefonanlage haben Sie die Möglichkeit, zwei verschiedene Anrufe (z. B. intern/intern, intern/extern oder extern/extern) anzuneh- men und wahlweise mit je einem Teilnehmer zu kommunizieren. Internes Makeln einleiten Sie führen ein Gespräch (intern oder extern) und möchten zusätzlich ein weiteres internes Gespräch wechselseitig führen.
  • Seite 21 Makeln beenden Wenn Sie ein Gespräch gezielt beenden wollen, wählen Sie während dieses Gespräches folgende Kombination: -Taste betätigen und Kennziffer wählen Dieses Gespräch wird beendet. Die Verbindung mit dem anderen Teilnehmer bleibt bestehen. Weitere Möglichkeiten um das Makeln zu beenden Wenn Sie während des internen Gespräches den Hörer auflegen, sind die beiden anderen Gesprächsteilnehmer miteinander verbun- den.

  • Seite 22: Konferenzschaltung

    1.13 Konferenzschaltung Dieses Merkmal kann nur beim Mehrgeräteanschluß genutzt werden. Sofern obige Voraussetzungen erfüllt sind, können Sie mit 2 externen Telefonpartnern eine Konferenzschaltung herstellen. Bei der Konferenz- schaltung fallen Gebühren an. Sie führen ein externes Gespräch Konferenz einberufen “R”-Taste betätigen Sie hören den internen Wählton, der erste Teilnehmer wird geparkt Amtskennziffer wählen...

  • Seite 23: Anruf/Gespräch Von Anrufbeantworter Übernehmen

    1.14 Anruf bzw. Gespräch vom Anrufbeantworter übernehmen Wurde ein Nebenstellenanschluß mit einem Anrufbeantworter beschal- tet und entsprechend programmiert (siehe Kap. Programmierung Punkt 2.6) so können Sie den Anruf auf Ihren Telefonapparat holen. Weiterhin können Sie, nachdem der Anrufbeantworter das Gespräch angenommen hat, das Gespräch auf Ihren Telefonapparat holen.

  • Seite 24: Tag- Und Nachtmodus

    1.15 Tag- und Nachtmodus Ihre Telefonanlage kann im Tag- oder Nachtmodus betrieben werden, d.h. bei aktiviertem Leistungsmerkmal „Nachtmodus“ signalisieren nur die Telefone, die auf Nachtmodus programmiert wurden (siehe Kap. 2.4.a,b). Die Umschaltung zwischen Tag- und Nachmodus kann nur von einem berechtigten Telefon ausgeführt werden (siehe Kap. 2.4.c). Werkseitig arbeitet Ihre Anlage im Tagmodus.

  • Seite 25: Mfv-Nachwählmöglichkeit

    1.16 MFV-Nachwählmöglichkeit Die MFV-Nachwahl wird z. B. beim Cityruf, bei Voice-Mailboxen, bei Fax-Polling usw. benötigt. Bedienung: Sie wählen eine externe Telefonnummer. Zumeist “nimmt” ein Computer am Ende der Leitung ab und Sie werden aufgefordert, je nach Ihrem persönlichen Wunsch, eine bestimmte Ziffer oder Zeichen zu wählen.

  • Seite 26: Anrufweiterschaltung

    1.17 Anrufweiterschaltung von externen Anrufen bei Mehrgeräteanschluß Damit Sie dieses Merkmal nutzen können, muß es von der TELEKOM eingerichtet sein. Mit diesem Leistungsmerkmal werden externe Anrufe in der Vermitt- lungsstelle zu einem anderen Anschluß – z.B. dem Ihres Nachbarn – weitergeschaltet, die Gesprächskanäle Ihrer Telefonanlage bleiben dabei frei.
  • Seite 27 Anrufweiterschaltung aktivieren Telefonhörer abheben Sie hören den internen Wählton -Taste betätigen Kennziffer z. B. Rufnummer des externen Teilnehmers wählen, zu dem das Gespräch weiter- geschaltet werden soll z. B. -Taste betätigen Sie hören innerhalb einer Minute den positiven Quittungston, danach den internen Wählton Telefonhörer auflegen Anruf wird auf gewünschten Teilnehmer weitergeleitet...

  • Seite 28: Anrufweiterschaltung Eines Bestimmten

    1.18 Anrufweiterschaltung eines bestimmten 1.18 Dienstes“ für Mehrgeräte- und Anlagenanschluß Damit Sie dieses Merkmal nutzen können, muß es von der TELEKOM eingerichtet sein. Im ISDN Sprachgebrauch versteht man unter “Dienste” u.a.folgende Leistungen: Fernsprechen/Telefonie Telefax Datenübertragung Mit diesem Leistungsmerkmal haben Sie die Möglichkeit, externe Anrufe, Faxe, etc. direkt, d.
  • Seite 29 Funktionsziffern-Auswahl: Bei Anrufweiterschaltung nach Dienst haben die Dienste folgende Funktionsziffern: Alle Dienste Telefax Gruppe 2/3 Fernsprechen Datenübertragung 64 Kbit/s Anrufweiterschaltung eines bestimmten Dienstes aktivieren Telefonhörer abheben Sie hören den internen Wählton -Taste betätigen und Kennziffer Funktionsziffer z. B. wählen Sie hören innerhalb einer Minute den positiven Quittungston, danach den internen Wählton Telefonhörer auflegen Ein eingehender Anruf wird zu dem Telefon mit der programmierten...

  • Seite 30: Türsignalisierung (Klingeln)

    1.19 Türsignalisierung (Klingeln) Die Klingeltasten Ihrer Türstation werden am Türadapter 8180/00 in der Telefonzentrale angeschlossen. Die Signalisierung des Klingelsignals auf die Telefone muß program- miert werden (siehe Kapitel “Programmierung” Punkt 2.18a). Nach der Türsignalisierung sprechen Ihr Telefon signalisiert einen Türruf Telefonhörer abheben (innerhalb von 25 Sekunden) Jetzt sind Sie mit der Türstation verbunden.

  • Seite 31: Umleitung Der Türsignalisierung

    1.21 Umleitung der Türsignalisierung von Klingeltaste K1 Normalerweise signalisiert die Türklingel auf eines oder mehrere Ihrer Telefone. Sind Sie aber nicht zu Hause, können Sie das Klingelsignal der Klingeltaste K1 auch zu einem bestimmten externen Telefon, z.B. dem Ihres Nachbarn, umleiten. Die externe Rufnummer muß programmiert werden (siehe Kap.

  • Seite 32: Alarmwahl

    1.22 Alarmwahl Durch Anschluß eines handelsüblichen Alarmkontaktes an den Türadapter 8180/00 haben Sie die Möglichkeit im Alarmfall: – eine oder mehrere bestimmte interne Telefonnummer anzurufen. Bei ISDN-Telefonen am internen S 0 -Bus werden die Telefone mit der MSN 44 angerufen. –...
  • Seite 33 Nachfolgende Funktionen können nur von einem berechtigten Telefonapparat geschaltet werden (siehe Kap. “Programmierung” Punkt 2.17). Alarmwahl auf interne Telefone einschalten Hörer abheben Sie hören den internen Wählton -Taste und Kennziffer wählen Sie hören den positiven Quittungston Hörer auflegen Im Alarmfall wird auf programmierte interne Telefone signalisiert. Alarmwahl auf externe Telefone einschalten Hörer abheben Sie hören den internen Wählton...

  • Seite 34: Schaltfunktion

    1.23 Schaltfunktion Türadapter 8180/00 besitzt einen Steuerausgang (SK), Rufanschaltrelais 6646/.. anzusteuern. Der Steuerausgang kann in den Betriebsarten “Schalter” und “Zeitschalter” betrieben werden Schaltfunktion “Schalter”einschalten Hörer abheben -Taste drücken und Kennziffer wählen Hörer auflegen Schaltfunktion “Schalter”ausschalten Hörer abheben -Taste drücken und Kennziffer wählen Hörer auflegen...

  • Seite 35: Bedienung Eines Kombigerätes

    1.24 Bedienung eines kombinierten Telefon und Faxgerätes an Ihrer Telefonanlage Wenn Sie ein Kombigerät an Ihrer Telefonanlage betreiben wollen, müssen Sie diesen analogen Anschluß als Kombiport einrichten (siehe Kap. Programmierung Punk 2.6). Alle externen Anrufe mit der Dienstekennung Fernsprechen analog Fernsprechen ISDN und Telefax Gruppe 2/3 werden an diesem Kombigerät signalisiert.

  • Seite 36: Aufzeichnung Der Gesprächsdaten

    1.25 Aufzeichnung der Gesprächsdaten/ Gebühreneinheiten Ihre Telefonanlage bietet Ihnen die Möglichkeit, die Gesprächsdaten (Gebühreneinheiten, Dauer etc.) externer abgehender Gespräche über einen Drucker (mit serieller Schnittstelle) auszudrucken. Der Ausdruck erfolgt automatisch nachdem das Gespräch beendet wurde (siehe Kap. 2.23). Hinweis: Die Übermittlung der Gebühreneinheiten muß bei der TELEKOM beantragt werden.

  • Seite 37: Programmierung

    2. Programmierung 2.1 Paßcode Die Programmierung Ihrer Anlage über Telefon bzw. PC kann nur nach Eingabe eines bestimmten Paßcodes vorgenommen werden (werkseitige Einstellung ), d. h. eine Programmierung kann nur von einem bestimmten Personenkreis ausgeführt werden. Soll die Programmierung von einem ISDN-Telefon durchgeführt werden, so ist diesem ISDN-Telefon zunächst eine der internen Rufnummern zuzuordnen (siehe dazu Bedienungs- anleitung des Telefons „MSN-Zuordnung“).

  • Seite 38: Programmierung Der Telefonanlage Über Telefonapparat

    2.3 Programmierung der Telefonanlage über Telefonapparat Im Kapitel Bedienung wurden die Leistungsmerkmale beschrieben, die direkt von der Nebenstelle ein- bzw. ausschaltbar sind. Die im Kapitel Programmierung beschriebenen Leistungsmerkmale lassen sich jedoch nur nach Betätigung der # -Taste und Eingabe des Programmiercodes und der jeweiligen Kennziffernfolge einprogrammieren.

  • Seite 39: Mehrfachrufnummern (Msn) Zuordnen (Bei Mehrgeräteanschluß)

    2.4a Mehrfachrufnummern (MSN) bei Mehrgeräteanschluß zuordnen Damit Ihre Telefone und weitere Endgeräte von externen Anrufern erreichbar sind, müssen Sie die MSN’s, die Ihnen die TELEKOM zugeteilt hat, den Nebenstellenanschlüssen zuordnen. Ihre Telefonanlage kann maximal 8 MSN’s verwalten. Zunächst müssen Sie jede zugeteilte MSN einem MSN-Index zuordnen. Beispiel: von der Telekom zugeteilte MSN MSN-Index...
  • Seite 40 Anrufsignalisierung und abgehende Gespräche den Nebenstellenanschlüssen zuordnen Ankommende Rufe den Nebenstellenanschlüssen zuordnen Jeder MSN-Index kann einem oder mehreren Nebenstellenanschlüssen zugeordnet werden, d.h. bei einem Anruf auf z.B. MSN 4711 signalisieren nur die Endgeräte, die einen Eintrag bei MSN-Index 1 haben. Tag- und Nachtmodus (Aktivierung siehe Kapitel 1.15) Ihre Anlage kann im Tag- oder Nachtmodus betrieben werden, d.h.
  • Seite 41 MSN-Index für kommende und gehende Gespräche einem Nebenstellenanschluß im Tagmodus zuordnen (siehe Beispiel gegenüberliegende Seite) Kennziffer Nummer des Nebenstellenanschlusses z.B. MSN-Index für gehende Gespräche (g.G.) z.B. MSN-Index für kommendes Gespräch z.B. # -Taste betätigen Sie hören den positiven Quittungston. MSN-Index für kommende und gehende Gespräche einem Nebenstellenanschluß...

  • Seite 42: Nummernzuordnung Beim Anlagenanschluß

    2.4b Nummernzuordnung bei Anlagenanschluß Damit Ihre Anlage von externen Anrufern erreicht werden kann, müssen Sie Ihrer Anlage die von der TELEKOM zugeteilte Anlagenrufnummer zuordnen. Anlagenrufnummer der Telefonanlage zuordnen Einleiten der Programmierung (siehe Kapitel 2.3) Kennziffer Anlagenrufnummer z.B. wählen # -Taste betätigen Sie hören den positiven Quittungston.
  • Seite 43 In nachstehende Tabelle können Sie Ihre individuelle Durchwahlnummernzuordnung eintragen: T. = Tag, N. = Nacht Durchwahl- Neben- Neben- Neben- Neben- Neben- Neben- Neben- Neben- nummer stellen- stellen- stellen- stellen- stellen- stellen- stellen- stellen- anschluß anschluß anschluß anschluß anschluß anschluß anschluß anschluß...

  • Seite 44: Berechtigung Zum Umschalten Zwischen Tag/Nachtmodus

    2.4c Berechtigung zum Umschalten zwischen Tag- und 2.4c Nachtmodus Bestimmtes Telefon darf zwischen Tag- und Nachtmodus umschalten Kennziffer Nummer des Nebenstellenanschlusses, von dem umgeschaltet werden soll, z.B. wählen Sie hören den positiven Quittungston. Umschaltberechtigung löschen Kennziffer Nummer des Nebenstellenanschlusses, von dem nicht umgeschaltet werden soll, z.B. wählen Sie hören den positiven Quittungston.

  • Seite 45: Nebenstellenanschluß Sperren

    Werksseitig sind die analogen Nebenstellenanschlüsse für folgende Gerätetypen eingestellt: Nebenstellenanschluß 1: Telefon Nebenstellenanschluß 2: Telefon Nebenstellenanschluß 3: Anrufbeantworter Nebenstellenanschluß 4: Faxgerät Gruppe 2/3 Nebenstellen-Anschluß programmieren Kennziffer z. B. Interne Rufnummer des gewünschten Teilnehmeranschlusses z. B. wählen Sie hören den positiven Quittungston. Der Nebenstellenanschluß...

  • Seite 46: Wartemusik Programmieren

    2.8 Wartemusik programmieren Wenn Sie dieses Leistungsmerkmal programmiert haben, hört ein interner Teilnehmer, während er geparkt wird, Musik. Nur beim Anlagenanschluß hört der externe Teilnehmer, während er geparkt wird, Musik. Hinweis: Die Wartemusik belegt den vierten analogen Anschluß, d. h. dieser Anschluß...

  • Seite 47: Automatische Amtsbelegung

    Kennziffer : Für interne Gespräche, Ortsgespräche, Inlands- gespräche und Notrufe sowie ankommende Amtsgespräche Kennziffer : Für interne Gespräche, Ortsgespräche, Inlands- und Auslandsgespräche und Notrufe sowie ankommende Amtsgespräche Hinweis: Bei ankommenden Amtsgesprächen wird keine Unterscheidung der Herkunft vorgenommen. Wird für einen Telefonapparat, der nur für interne Gespräche berech- tigt ist, eine MSN zugeordnet, so klingelt dieser auch bei einem externen Anruf, und das Gespräch kann geführt werden.

  • Seite 48: Übermittlung Der Rufnummer

    2.10 Automatische Übermittlung der Rufnummer 2.10 (von analogen Endgeräten aus) Bei ISDN haben Sie die Möglichkeit, daß Ihre Telefonnummer automa- tisch dem angerufenen Teilnehmer übermittelt wird. Hat dieser Teilnehmer einen ISDN-Telefonapparat mit Display, so sieht er bereits während der Anrufsignalisierung Ihre Telefonnummer im Display. Automatische Übermittlung einschalten Kennziffer interne Rufnummer des Telefonapparates von...

  • Seite 49: Anzeige Der Rufnummer

    2.11 Anzeige der Rufnummer Wenn ein externer Anrufer über einen ISDN-Anschluß verfügt und dort ein ISDN-Endgerät mit Display angeschlossen ist, kann er, während Ihr Telefon noch gerufen wird, bereits Ihre Rufnummer im Display sehen. Diese Anzeige können Sie mit diesem Leistungsmerkmal verhindern oder freigeben.

  • Seite 50: Anrufweiterschaltung Nach Dienst

    2.14 Anrufweiterschaltung nach Dienst Im ISDN Sprachgebrauch versteht man unter “Dienste” u.a. folgende Leistungen: Fernsprechen/Telefonie Telefax Datenübertragung Mit diesem Leistungsmerkmal haben Sie die Möglichkeit, externe Anrufe, Faxe etc. direkt d. h. schon in der Vermittlungsstelle (Amt) auf ein anderes externes Telefon, Faxgerät etc. z.
  • Seite 51 Zielnummer der Anrufweiterschaltung für Fernsprechen programmieren Kennziffer Funktionsziffer z. B. externe Rufnummer z. B. # -Taste wählen Sie hören den positiven Quittungston. Nach Programmabschluß und Aktivierung der Anrufweiterschaltung wird Anruf sofort weitergeschaltet. Zielnummer der Anrufweiterschaltung für Fernsprechen löschen Kennziffer Funktionsziffer z. B. # -Taste wählen Sie hören den positiven Quittungston.

  • Seite 52: Berechtigung Zur Anrufweiterschaltung

    Zielnummer der Anrufweiterschaltung für Datenübertragung (64 KBit/s) programmieren Kennziffer Funktionsziffer z. B. externe Rufnummer z. B. # -Taste wählen Sie hören den positiven Quittungston. Nach Programmabschluß und Aktivierung der Anrufweiterschaltung wird Datenübertragung sofort weitergeschaltet. Zielnummer der Anrufweiterschaltung für Datenübertragung löschen Kennziffer Funktionsziffer z.

  • Seite 53: Türöffnerberechtigung

    2.16 Türöffnerberechtigung Eine Türöffnerberechtigung muß nicht programmiert werden. Alle Telefonapparate die den Türruf empfangen, können auch den Türöffner betätigen. Die Betätigungszeit des Türöffners ist programmierbar. Ferner können Sie programmieren, ob der Türöffner nur während eines Tür- gesprächs oder unabhängig von einem Türgespräch betätigt werden kann. Türöffnerzeit programmieren: Kennziffer Zeitdauer (1..9) z.B.

  • Seite 54: Berechtigung Zum Umleiten Der Türsignalisierung

    2.18 Berechtigung zur Umleitung der Türsignalisierung Bestimmtes Telefon darf die Umleitung der Türsignalisierung ein- schalten Kennziffer interne Rufnummer des Telefons, von dem eingeschaltet werden soll, z.B. wählen Sie hören den positiven Quittungston. Nach Programmabschluß kann dieses Telefon die Umleitung der Tür- signalisierung einschalten.

  • Seite 55: Türklingelempfang

    2.18a Türklingelempfang Die Signalisierung der einzelnen Klingeltaster auf die einzelnen Telefon- Nebenstellen muß programmiert werden. Internen Türklingelempfang von Klingeltaste K1 programmieren Kennziffer interne Rufnummer des entsprechenden Telefonapparates z. B. wählen Sie hören den positiven Quittungston. Nach Programmabschluß signalisiert Telefonapparat 3 die Betätigung des Klingeltasters K 1.
  • Seite 56 Türklingelempfang Klingeltaste K2 programmieren Kennziffer interne Rufnummer des entsprechenden Telefonapparates z. B. wählen Sie hören den positiven Quittungston. Nach Programmabschluß signalisiert Telefonapparat 1 die Betätigung des Klingeltasters K 2. Türklingelempfang Klingeltaste K2 löschen Kennziffer interne Rufnummer des entsprechenden Telefonapparates z. B. wählen Sie hören den positiven Quittungston.

  • Seite 57: Alarmwahl

    2.19 Alarmwahl (siehe auch Kap. 2.17) Bei der Alarmwahl können Sie mehrere interne und zwei externe Ruf- nummern programmieren; diese werden dann je nach Aktivierung ange- wählt. Nimmt der externe Teilnehmer die Alarmwahl an, hört er den Text des angeschlossenen Anrufbeantworters (siehe Punkt 2.6) Interne Alarmwahl programmieren Kennziffer interne Rufnummer des entsprechenden...

  • Seite 58: Zweite Externe Alarmwahl Programmieren

    Zweite externe Alarmwahl programmieren Kennziffer Amtskennziffer zweite externe Rufnummer z.B. wählen und # -Taste betätigen Sie hören den positiven Quittungston. Nach Programmabschluß wird im Alarmfall die externe Telefonnummer gewählt. Zweite externe Alarmwahl löschen Kennziffer #-Taste betätigen Sie hören den positiven Quittungston. Alarmwahlprogrammierung von ISDN-Telefonen am internen S Bus (siehe Punkt 2.5) Dem Telefon das die Alarmwahl empfangen soll, muß...

  • Seite 59: Zusatzläutewerk Bei Mehrgeräteanschluß

    2.21 Zusatzläutewerk bei Mehrgeräteanschluß Bei Ihrer Telefonanlage können Sie auswählen bei welchen Anrufen das Rufanschaltrelais zur Ansteuerung eines Zusatzläutewerkes oder Blitzleuchte aktiviert wird. Mit der Funktionsziffer wählen Sie aus, wenn das Rufanschaltrelais zur Ansteuerung des Zusatzläutewerkes aktiviert wird. Funktionsziffer : Bei Amtsanruf auf die MSN mit dem MSN-Index 1 Funktionsziffer : Bei Amtsanruf auf die MSN mit dem MSN-Index 2 Funktionsziffer...

  • Seite 60: Gesprächsdaten Audrucken

    2.23 Gesprächsdaten ausdrucken Sie können den Ausdruck der Gesprächsdaten (nur bei externen Gesprächen) für alle Telefonapparate Ihrer Telefonanlage oder separat für einzelne Telefone wahlweise ein- und ausschalten. Gesprächsdatenausdruck einschalten (alle Telefone) Kennziffer wählen Sie hören den postiven Quittungston. Die Gesprächsdaten werden automatisch nach Gesprächsende ausgedruckt. Gesprächsdatenausdruck ausschalten (alle Telefone) Kennziffer wählen...

  • Seite 61: Anschluß Der Seriellen Schnittstelle

    Rufnummernausgabe ausschalten (einzelne Telefone) Kennziffer interne Rufnummer des gewünschten Telefons z. B. Funktionsziffer eingeben Sie hören den postiven Quittungston. Rufnummernausgabe teilweise unterdrücken (einzelne Telefone) Kennziffer interne Rufnummer des gewünschten Telefons z. B. Funktionsziffer eingeben Sie hören den postiven Quittungston. Rufnummernausgabe einschalten (einzelne Telefone) Kennziffer interne Rufnummer des gewünschten Telefons z.

  • Seite 62: Reset

    2.25 Reset Die Programmierung Ihrer Telefonanlage kann in den werkseitigen Auslieferungszustand zurückgesetzt werden. Sie können auch gezielt Leistungsmerkmale löschen und einzelne Anschlüsse zurücksetzen. Werkseitiger Auslieferungszustand der Programmierung herstellen, der Paßcode wird jedoch nicht geändert Kennziffer wählen Sie hören den positiven Quittungston. Netzstecker der Telefonanlage ziehen (ca.

  • Seite 63: Resetschalter

    2.26 Reset Schalter Mit dem Reset-Schalter können Sie die Telefonanlage in den werkseiti- gen Auslieferungszustand (Paßcode wird auf zurückge- setzt) zurücksetzen. Der Reset-Schalter ist im Gehäuseinneren unterge- bracht und läßt sich nur nach Abschrauben der Gehäusehaube schließen bzw. öffnen. Sicherheitshinweise: Das Öffnen des Gehäuses und das Betätigen der Schalter S1, S2 und S3 dürfen nur durch eine Elektrofachkraft erfolgen.

  • Seite 64: Hilfe Für Den Fehlerfall

    3. Hilfe für den Fehlerfall Fehler Ursache Fehlerbeseitigung Seite Kein Amtsgespräch – Keine MSN zugeordnet MSN zuordnen 39, 40 möglich. – Verbindungsleitung zum NT – Verbindungsleitung ein- nicht eingesteckt stecken – Telefonapparat hat keine Amts- – Amtsberechtigung pro- berechtigung grammieren Telefon klingelt Rufumleitung ist aktiviert.
  • Seite 65 Seite Fehler Ursache Fehlerbeseitigung Nur Telefon 1 und 2 Die anderen Anschlüsse wurden MSN zuordnen 39, 40 signalisieren Anruf keiner MSN zugeordnet ISDN-Endgerät Dem Endgerät wurde keine Interne Nummer interne Nummer zugeordnet zuordnen funktioniert nicht Interne Nummer an Die interne Nummer steht nicht erste Stelle setzen an erster Stelle Der S o -Bus Ihrer Anlage hat zwei B-Kanäle.

  • Seite 66: Montage Und Anschluß Der Zentrale

    4. Montage und Anschluß der Zentrale 4.0 Technische Daten der Zentrale Gewicht: ca. 1,7 kg Länge der Netzschnur: ca. 2 m Länge des ISDN-Verbindungskabels: ca. 2 m Maße: B = ca. 360 mm H = ca. 270 T = ca. 75 Netzspannung: 230 V Nennleistung:...

  • Seite 67: Anschluß Der Analogen Endgeräte

    Die Stromversorgung darf während der Installation nicht eingeschaltet sein. Hinweis: Um Störeinflüsse über die Anschlußleitung zu vermindern, vermeiden Sie längere Parallelführung der Leitungen insbesondere neben Stromversorgungsleitungen. Über das Leitungsnetz der Telefonanlage dürfen keine Kabel von Fremdsystemen geführt werden. Blockschaltbild RiTTO Anschlußpläne siehe Kapitel Türadapter...

  • Seite 68: Anschluß Der Isdn-Geräte Am Internen S 0 -Bus

    4.4 Anschluß der ISDN-Geräte am internen S 0 -Bus Ihre Telefonanlage hat einen internen Bus an den die ISDN-Geräte über ISDN- Anschlußdosen (z.B. IAE-Dosen, siehe auch Kap. 4.10) angeschlossen werden. Busleitung Die Busleitung wird am internen S -Bus-Anschluß angeschlossen und verbindet die ISDN- Anschlußdosen miteinander.
  • Seite 70 Erweiterte passive Busleitung Bei der erweiterten Busleitung (Linienverdrahtung) können Sie bis zu 4 IAE-Dosen auf den letzten 50 m (Meter) der Busleitung anschließen. In diese Dosen können 4 Endgeräte gesteckt werden. Hinweis: Die Leistungsaufnahme der ISDN-Geräte darf 4 W nicht übersteigen, ansonsten müssen Geräte mit externem Netzgerät verwendet werden.

  • Seite 71: Anschluß Der Telefonanlage An Den Netzabschluß (Nt)

    4.6 Anschluß der Telefonanlage an den Netzabschluß (NT) der TELEKOM Die TELEKOM hat Ihnen gemäß Ihrem Auftrag einen ISDN-Mehrgeräte- oder Anlagenanschluß ins Haus gelegt. Die Schnittstelle zwischen dem TELEKOM-Netz und Ihrer Anlage ist der Netzabschluß (NT). Sie müssen nun Ihre Telefonanlage über die beiliegende ISDN-Anschlußleitung mit dem NT verbinden.
  • Seite 72 Telefonzentrale über ISDN-Dose des externen Busses an NT. Falls Sie einen externen Bus verlegt haben, können Sie an eine beliebige IAE-Dose dieses Busses Ihre Telefonanlage über beiliegende ISDN-Verbindungsleitung anschließen. Schalter S2 u. S3 geöffnet ISDN-Anschlußleitung (liegt der Zentrale bei) externer -Bus IAE-Dose IAE-Dose...

  • Seite 73: Sicherheitshinweise

    Sicherheitshinweise Durch unbefugtes Öffnen des Gehäuses können Gefahren für den Benutzer entstehen. Flüssigkeiten dürfen nicht in das Gehäuse gelangen. Während eines Gewitters dürfen die Telefonleitungen nicht an die Zentrale geklemmt bzw. abgeklemmt werden (Überspannung). 4.7 Anschluß der Telefonzentrale an die 230V-Spannung Zuletzt wird die Telefonanlage an die 230V Versorgung angeschlossen.

  • Seite 74: Netzausfall

    4.9 Netzausfall Bei Ausfall der 230V Netzspannung können Sie keine internen und externen Gespräche führen, noch sonstige Anlagenfunktionen nutzen. Die im Kapitel Bedienung beschriebenen Leistungsmerkmale, z. B. Rufumleitung, Anklopfschutz, etc., die vom Benutzer eingeschaltet wurden, sind nach dem Netzausfall ausgeschaltet. Die programmierten Leistungsmerkmale werden jedoch gespeichert.

  • Seite 75: Isdn-Anschlußdosen Mit 2 Western-Buchsen

    UAE 4-, UAE 6-, UAE 4 UAE 6 UAE 8 UAE 8- Dosen Anschluß- möglichkeit für Abschirmung 2 x 100 Ohm WAE-Dosen WAE 4 WAE 6 2 x 100 Ohm 2 x 100 Ohm Pin-Belegung der Western-Buchse 2 x 100 Ohm UAE 8 ISDN-Anschlußdosen mit 2 Western-Buchsen Je nach Ausführung der Dose sind die 2 Buchsen parallel auf eine Klemmleiste geführt.

  • Seite 76: Inbetriebnahme Am Mehrgeräteanschluß

    5. Inbetriebnahme /Auslieferungszustand 5.1 Inbetriebnahme am Mehrgeräteanschluß Haben Sie von der TELEKOM einen Mehrgeräteanschluß bekommen, können Sie – nach den in Kapitel 4 beschriebenen Anschlußarbeiten – Ihre Anlage ohne Programmierung in Betrieb nehmen. Folgende Funktionen sind sofort betriebsbereit: Alle eingehenden Amtsanrufe werden an Endgerät 1 und 2 signalisiert und können dort entgegengenommen werden.

  • Seite 77: Anlagenanschluß

    5.3 Anlagenanschluß Da Ihre Telefonanlage werkseitig auf Mehrgeräteanschluß eingestellt ist, muß sie erst auf Anlagenanschluß umprogrammiert werden. Telefonhörer abheben Sie hören den internen Wählton # -Taste betätigen Sie hören den positiven Quittungston Werkseitigen Paßcode eingeben # -Taste betätigen Sie hören den positiven Quittungston Kennziffer wählen Sie hören den positiven Quittungston...

  • Seite 78: Türadapter

    6. Türadapter Der Türadapter 8180/00 bildet die Schnittstelle zwischen der Telefonzentrale RITTO-COMTEC ISDN 1/1/4 und der Türstation RITTO-PORTIER 3000. Der Türadapter wird einfach an die vorgesehe- ne Stelle im Telefonzentralengehäuse einge- schnappt und über das 14polige Flachbandkabel mit der Telefonzentrale verbunden, Auf dem Türadapter sind die Anschlußklemmen für...

  • Seite 79: Leitungsverlegung Zu Türstation

    6.3 Leitungsverlegung zur Türstation Adernzahl: Aus den Blockschaltbildern der verschiedenen Anlagensysteme sind die erforderlichen Mindestadernzahlen ersichtlich. Entsprechend der Anzahl der Adern sind Leitungen und Verteiler zu dimensionieren. Zusätzliche Adern für den späteren Einbau von Zusatzgeräten und Zusatzmodulen sollten vorgesehen werden. Leitungstypen Es können handelsübliche Fernmeldeleitungen verwendet werden.

  • Seite 80: Anschlußpläne Türadapter

    7. Anschlußpläne Türadapter 7.1 Telefonanlage mit Türstation RITTO-PORTIER 3000 Option: Anschlußmöglichkeit einer Blitzleuchte Funktion: Anlagenstückliste Art.-Nr. Gerät Bemerkungen gebührenfreie Türgespräche 8170/00 Telefonzentrale Türruf auf externes Läutewerk 8180/00 Türadapter Türruf auf entsprechend programmierte 6476/.. Klingeltrafo alt. 6477 einsetzbar 57. . Türstation Portier 3000 Telefone (siehe Kapitel „Programmie-...

  • Seite 81: Anschlußplan

    TAE 6 F 8170/00 Tln.1 Tln.2 Tln.3 Tln.4 8180/00 69 + 2 6 6476/. . RiTTO 5760/. . 6646/. . 5753/. . TÖ 8170001 potentialfreier Kontakt zum Anschluß z. B. Blitzleuchte oder Zusatzläutewerk (Trafo bauseits) = Adernpaar, verseilt TÖ = Türöffner LW = Läutewerk extern (12 V/1A)

  • Seite 82: Telefonanlage Mit 2 Türstationen

    7.2 Telefonanlage mit 2 Türstationen RITTO-PORTIER 3000 Funktion: Anlagenstückliste gebührenfreie Türgespräche Art.-Nr. Gerät Bemerkungen 8170/00 Telefonzentrale Türruf auf externes Läutewerk 8180/00 Türadapter 6371/03 Netzgerät Türruf auf entsprechend 6982/00 Türumschaltung programmierte Telefone (siehe Kap. 57/.. Türstation Portier 3000 „Programmierung“ 2.18a) Externes LW bauseits Türöffner...
  • Seite 83 TAE 6 F 8170/00 Tln.1 Tln.2 Tln.3 Tln.4 33 SK LW K3 12 8180/00 6371/03 Z1 Y1 6982/00 RiTTO 5760/. . TÖ 5751/. . 5751/. . RiTTO 5760/. . TÖ 5751/. . 8170002 = Adernpaar, verseilt TÖ = Türöffner LW = Läutewerk extern (12 V/1A) NT = Netzabschluß...

  • Seite 84: Telefonanlage Mit Türstation Und 2. Gesprächskreis

    7.3 Telefonanlage mit Türstation RITTO-PORTIER 3000 und zweitem Gesprächskreis zur Türstation über RITTO-Wohntelefon ELEGANT Funktion: Anlagenstückliste gebührenfreie Türgespräche Art.-Nr. Gerät Bemerkungen 8170/00 Telefonzentrale Türruf auf entsprechend 8180/00 Türadapter programmierte Telefone (siehe Kap. 6573/03 Basisnetzgerät 6584/00 Zusatzgerät „Programmierung“ 2.18a) 6531/01 Mithörsperre Türöffner (siehe Kapitel...
  • Seite 85 6531/0 1 13 16 12 16 6630/. 1 6573/02 = Adernpaar, verseilt ED = Etagendrücker TÖ RiTTO TÖ = Türöffner NT = Netzabschluß der TELEKOM 5760/. . 5752/. . 8170003 Die Mithörsperre wird in die Telefonzentrale eingeschnappt und dort angeschlossen.

  • Seite 86: Telefonanlage Mit 2 Türstationen Und 2. Gesprächskreis

    7.4 Telefonanlage mit 2 Türstationen RITTO-PORTIER 3000 und zweitem Gesprächskreis zur Türstation über RITTO-Wohntelefon ELEGANT Funktion: Anlagenstückliste Art.-Nr. Gerät Bemerkungen gebührenfreie Türgespräche 8170/00 Telefonzentrale Türruf auf entsprechend 8180/00 Türadapter programmierte Telefone (siehe Kap. 6573/03 Basisnetzgerät 6584/00 Zusatzgerät „Programmierung“ 2.18a) 6982/00 Türumschaltung...
  • Seite 87 TAE 6 F 8170/00 8180/. . 6531/01 13 16 12 16 6630/.1 6573/03 Y2 Y1 41 X1 6584/00 RiTTO = Adernpaar, verseilt 5760/. . ED = Etagendrücker TÖ = Türöffner 5752/. . NT = Netzabschluß RiTTO der TELEKOM 5760/. .

  • Seite 88: Telefonanlage Mit Durchsagemöglichkeit U. Schalt/Alarmkontakt

    7.5 Telefonanlage mit Schaltfunktion und zusätzlichem Lautsprecher für Durchsagen und Musikeinspielung, plus Anschluß eines bauseitigen Alarmkontaktes. Funktion: Anlagenstückliste Musikübertragung auf den Lautsprecher Art.-Nr. Gerät Bemerkungen 8170/00 Telefonzentrale Durchsagen von der Telefonanlage z. B. ins 8180/00 Türadapter Wartezimmer (die Musik wird für die Dauer der 9187/..
  • Seite 89 Anschlußplan Art.-Nr. Gerät Abschlußwider- stände in letzter IAE-Dose z.B. IAE-Dose z.B. IAE-Dose TAE 6 F 9924 TAE 6 F 8170/0 Tln.1 Tln.2 Tln.3 Tln.4 69 + 33 8180/. . 9187/. . Musikquelle bauseits 6646/. . bauseitiger Alarmkontakt 8076006 = Adernpaar, verseilt potentialfreier Kontakt NT = Netzabschluß...

  • Seite 90: Isdn-Fachworterklärung

    8. ISDN-Fachworterklärung Analoge Endgeräte Analoge Endgeräte sind z. B. Telefone, Telefaxgeräte der Gruppe 2/3 und Anruf- beantworter, die an das herkömmliche Netz der Deutschen Telekom AG oder an analoge TK-Anlagen angeschlossen werden. Analoge Endgeräte arbeiten in einem bestimmten Wahlverfahren (IWV oder MFV). An die analogen Anschlüsse der Comtec 1/1/4 ISDN dür- fen nur Telefone, die im Wahlverfahren MFV arbeiten, angeschlossen werden.
  • Seite 91 Kombigerät Ein analoges Endgerät mit mehreren Gerätefunktionen wie z. B. Telefaxgerät mit integrier- tem Telefon. Kombiport Dient zum Anschalten eines Kombigerätes. Hier wird bei Wählleitungsbelegung über Kennziffer die Dienstekennung im ISDN für das entsprechende Endgerät mitgesendet. Anrufe werden unabhängig von der Dienstekennung am Endgerät signalisiert. MSN (Mehrfachrufnummer) An Ihre ISDN-Anlage können bis zu 8 Endgeräte angeschlossen werden.

  • Seite 92: Stichwortverzeichnis

    9. Stichwortverzeichnis Abschlußwiderstände ..........68 Alarmwahl .
  • Seite 93 Inbetriebnahme Anlagenanschluß ....... 77 Inbetriebnahme Mehrgeräteanschluß ......76 Innenschaltplan .

  • Seite 94: Kurzprogrammieranleitung

    10. Kurzprogrammieranleitung Mit nachstehender Programmieranleitung wollen wir Ihnen die Programmierung gebräuchlicher Leistungsmerkmale auf einen Blick zeigen. Leistungsmerkmal Bemerkung Seite entsprechende Kennziffer, z.B. und/oder Rufnummer, z.B. wählen Werksseitiger Paßcode Einleiten der Programmierung = MSN MSN-Index programmieren X = MSN-Index = MSN-Index Zuord.

  • Seite 95: Schematischer Ablauf Der Installation Einer Isdn-Anlage

    11. Schematischer Ablauf der Installation einer ISDN-Anlage am Mehrgeräteanschluß Montage Anschluß der analogen Telefone an Anschluß 1 + 2 Zentrale mit dem NT verbinden Netzstecker einstecken Ohne Programmierung können Sie jetzt: – Amtsanrufe auf allen zugeteilten Nummern (MSN) entgegennehmen – Abgehende Gespräche von Telefon 1 + 2 führen –...

  • Seite 96: Kurzbedienungsanleitung

    12. Kurzbedienungsanleitung Mit nachstehender Bedienungsanleitung wollen wir Ihnen die Bedienung der gebräuchlichsten Leistungs- merkmale auf einen Blick zeigen. ISDN-Telefone haben z.T. andere Bedienprozeduren (siehe Bedienungsanleitung des jeweiligen Telefons). Bitte beachten Sie den Hinweis zur * -Taste in Kapitel 1.3 Leistungsmerkmal Bemerkung Seite entsprechende Kennziffer, z.B.
  • Seite 97 Dieses Handbuch soll Sie gemäß dem jetzigen Stand der Technik beraten; eine Rechtsverbindlichkeit läßt sich jedoch daraus nicht ableiten. RITTO-Werk Loh GmbH & Co. KG · Rodenbacher Straße 15 · D-35708 Haiger Telefon: 0 27 73 / 8 12-0 · Telefax 0 27 73 / 30 84 Technische Änderungen vorbehalten.
