ritto Comtec ISDN 1/1/8 Systemhandbuch Seite 52

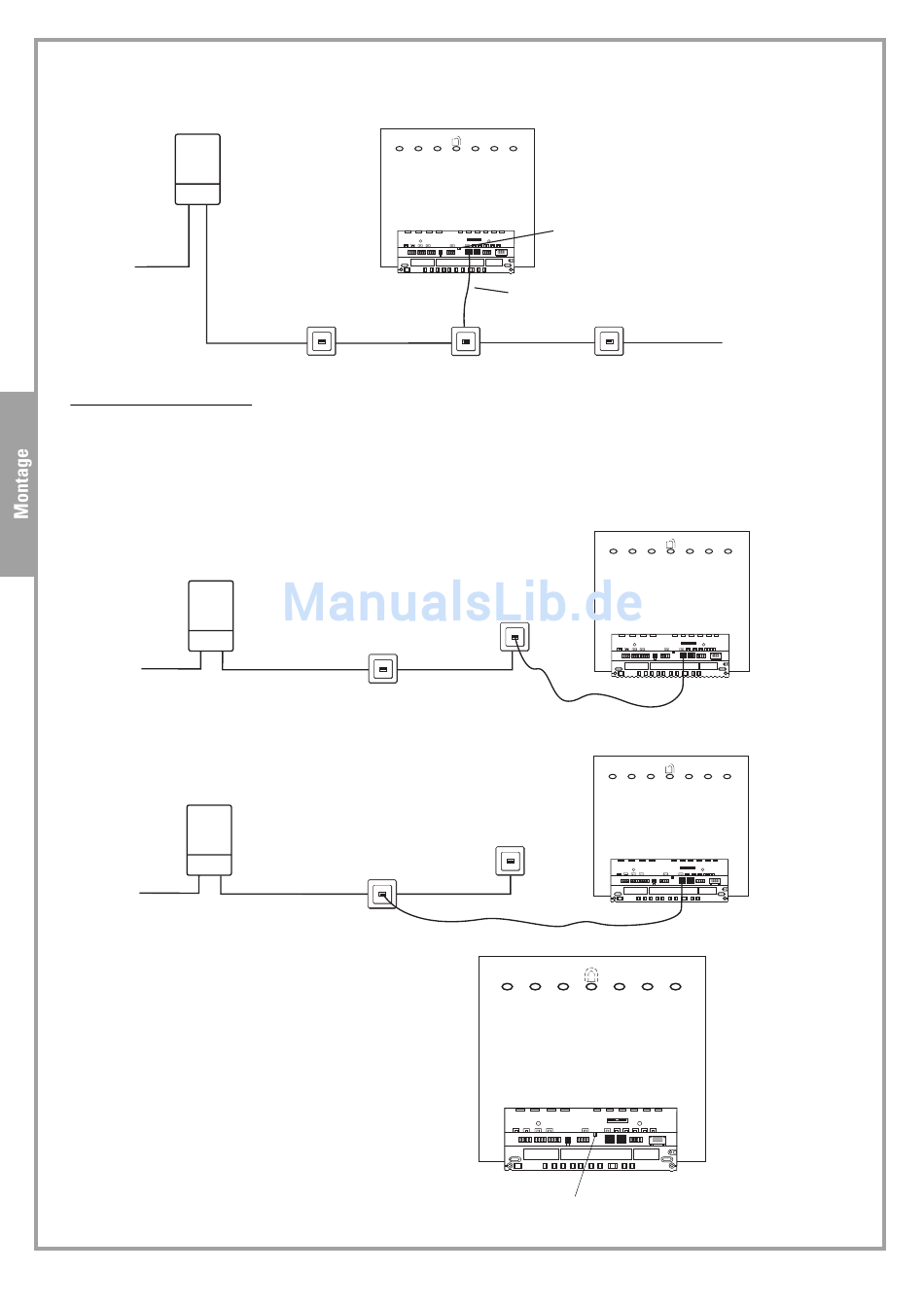

Telefonzentrale über ISDN-Dose des externen Busses an NT.
Falls Sie einen externen Bus verlegt haben, können Sie an eine beliebige IAE-Dose dieses Busses Ihre Telefonanlage
über beiliegende ISDN-Verbindungsleitung anschließen.
NT
Abschlußwiderstände
In die Zentrale sind zwei 100-Ohm-Widerstände integriert, mit denen die externe Busleitung abgeschlos-
sen werden kann. Diese 100-Ohm-Widerstände lassen sich über 2 Schalter (S2 und S3) ein- bzw. aus-
schalten. Werkseitig sind beide Schalter geschlossen, d.h. die Busleitung ist abgeschlossen.
Bei nachstehend gezeigten Beispielen müssen beide Schalter S2
und S3 in der Zentrale geöffnet werden.
a) letzte Dose ist bereits abgeschlossen
NT
b) Telefonanlage wird nicht in die letzte IAE-Dose gesteckt
NT
Elektrostatische Aufladung vor dem
Berühren der Schalter ableiten!
Außer Schalter S2 und S3 keine elektro-
nischen Bauteile berühren!
52
IAE-Dose IAE-Dose
IAE Dose
IAE Dose
Schalter S2 u. S3
geöffnet
ISDN-Anschlußleitung (liegt der Zentrale bei)
IAE-Dose
letzte IAE-Dose mit 2 x100 Ohm
abschließen
IAE Dose mit
Abschluß-
widerständen
IAE Dose mit
Abschluß-
widerständen
Position der Schalter
externer
S -Bus
0
