7.5 Telefonanlage mit Schaltfunktion und zusätzlichem Lautsprecher
für Durchsagen und Musikeinspielung, plus Anschluß eines
bauseitigen Alarmkontaktes.
Funktion:
Musikübertragung auf den Lautsprecher
Durchsagen von der Telefonanlage z. B. ins
Wartezimmer (die Musik wird für die Dauer der
Durchsage unterbrochen).
Alarmsignalisierung auf entsprechende
Telefone (siehe Kapitel Bedienung Punkt 1.22).
Schaltkontakt (potentialfrei) (siehe Kapitel
Bedienung Punkt 1.23).
Bedienung Durchsage:
Hörer aufheben
Kennziffer für den Türsprechverkehr wählen
(siehe Kap. „Bedienung")
Nun können Sie eine Durchsage auf die angeschlossenen Lautsprecher machen.
Weitere Funktionen sind in dem Kapitel Bedienung beschrieben.

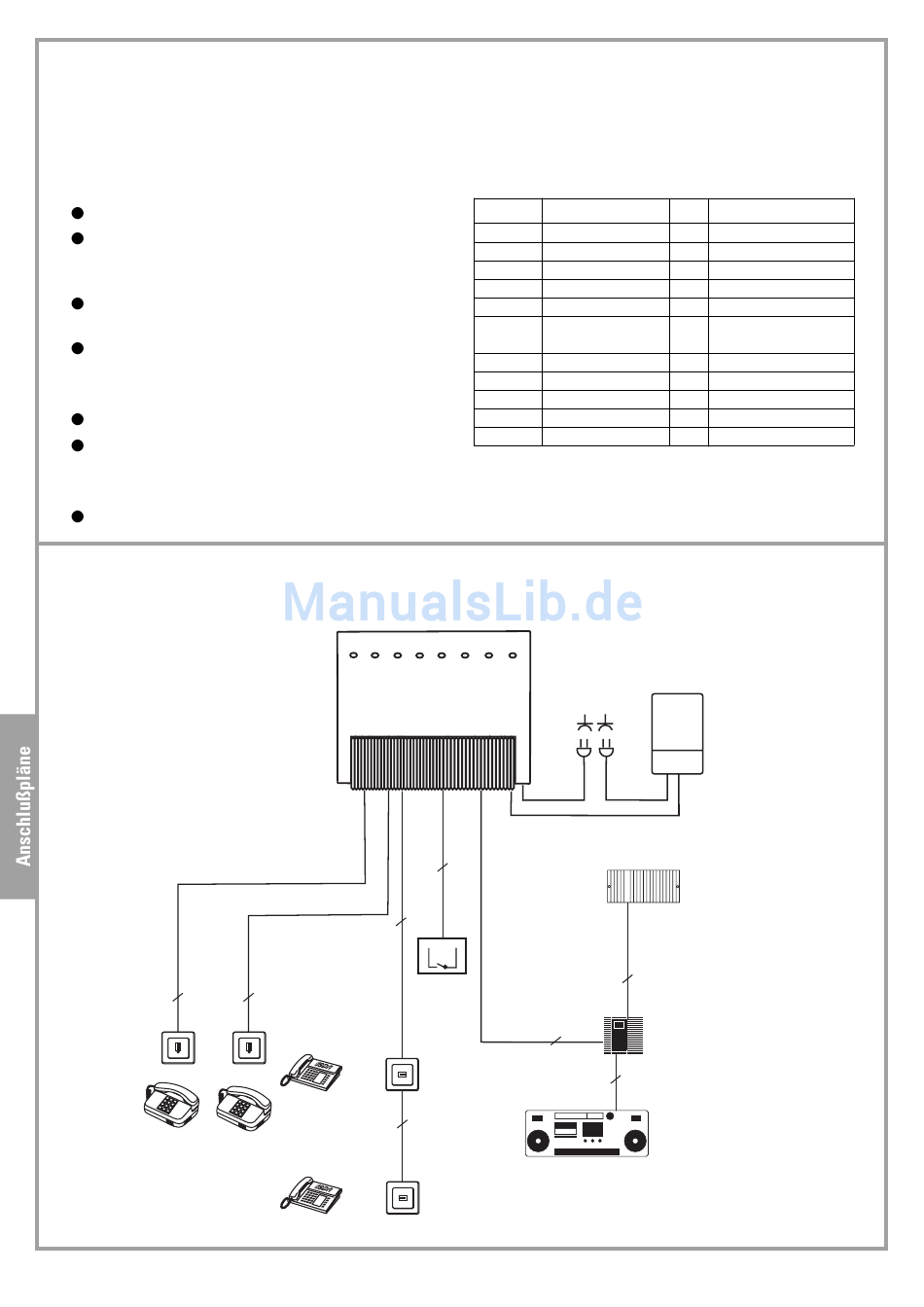

Blockschaltbild
2
68
8172/00
8180/00
6646/. .
4
bau-
2
seitiger
Alarm-
kontakt
IAE-
Dose
4
IAE-
Dose
Anlagenstückliste
Art.-Nr. Gerät
8172/00
Telefonzentrale
8180/00 Türadapter
9187/.. Lautrufverstärker
9922/.. Lautsprecher
Musikquelle
Endgeräte
TAE 6 F-Dose
ISDN-Endgeräte
ISDN-Dosen
6646/..
Rufanschaltrelais
Alarmkontakt
RITTO
2
3
2
St. Bemerkungen
1
1
1
1
1
1-8 postzugel. Wahl-
verfahren MFV
handelsüblich
1-8
max. 8 postzugelassen
max. 8 handelsüblich z.B. IAE
1
1 bauseits
NT
alt. 9910/. .
alt. 9924/. .
z.B. 9922/. .
2
9187/. .
Musikquelle
bauseits
