4.4 Anschluß der ISDN-Geräte am internen S 0 -Bus
Ihre Telefonanlage hat einen internen Bus an den die ISDN-Geräte über ISDN-
Anschlußdosen (z.B. IAE-Dosen, siehe auch Kap. 4.10) angeschlossen werden.
Busleitung
Die Busleitung wird am internen S
Anschlußdosen miteinander. Die Busleitung muß unbedingt in Linienverdrahtung ausge-
führt werden. Als Busleitung empfehlen wir Fernmeldeleitung IYS(t) Y 2x2x0,6.
Klingelmantelleitung YR darf nicht verwendet werden. Die Polarität der einzelnen
Adern muß beachtet werden, d. h. die Adern dürfen nicht vertauscht werden. Für die
Paare der Busleitung muß die Adernverdrillung (Adernverseilung) beachtet werden.

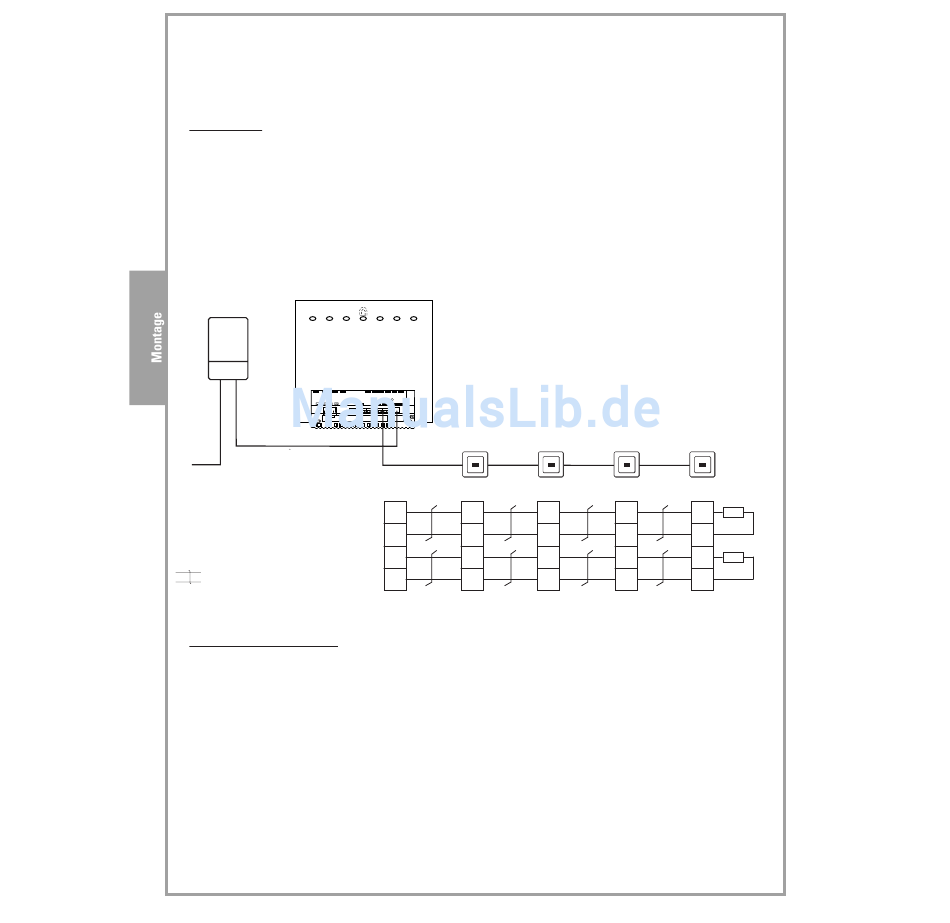

Blockschaltbild
NT
beiliegendes
Verbindungskabel
Adernpaar verseilt
Adernpaar verseilt
Abschlußwiderstände
Um Störungen zu vermeiden, muß die Busleitung am Ende mit 100-Ohm-Widerständen
abgeschlossen werden.
Als Abschlußwiderstände können Sie handelsübliche 100 Ohm / 0,25W Widerstände ver-
wenden.
68
-Bus-Anschluß angeschlossen und verbindet die ISDN-
0
Schalter S2 u. S3
geschlossen
IAE Dose
IAE Dose
a1
1a
1a
b1
1b
1b
a2
2a
2a
b2
2b
2b
IAE Dose
mit 2 x 100 Ohm
IAE Dose
abgeschlossen
100 Ω
1a
1a
1b
1b
100 Ω
2a
2a
2b
2b
