AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
1. DIE 3D-PUNKTE ÜBERPRÜFEN.
2. Die Kabel von der Garraumlampe abtrennen.
3. Die Garraumlampe nach oben aus den Halteklammern
am Lufteinlasskanal heben.
4. Damit ist die Garraumlampe ausgebaut.
Ausbau
1. DIE 3D-PUNKTE ÜBERPRÜFEN.
2. Die Verkabelung des Haupt-Kabelbaums vom Entstör-
filter entfernen.
3. Die zwei (2) Schrauben entfernen, mit denen die
Entstörfilter-Halterung an der Grundplatte befestigt ist.
4. Die eine (1) Schraube entfernen, mit der das grün-gelbe
Erdungskabel an der Entstörfilter-Halterung befestigt ist.
5. Die Zugsicherung des Netzkabels an der Entstörfilter-
Halterung durch Herausschieben entfernen.
6. Die Verkabelung des Netzkabels vom Entstörfilter
entfernen.
7. Damit ist das Netzkabel ausgebaut.
Netzkabel
Formkabel-
Sperre
Grün-gelbes Kabel

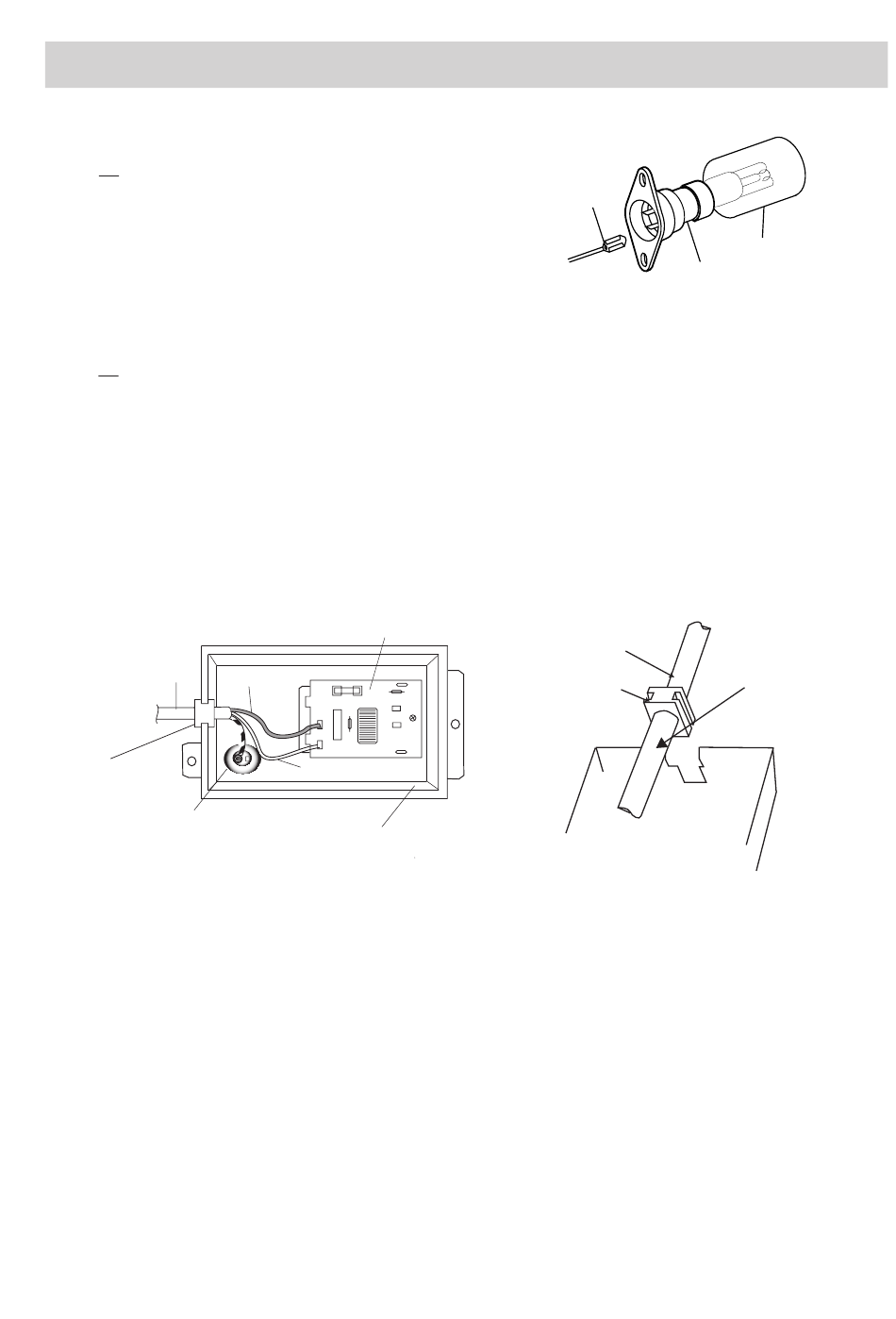

Abbildung C-1 (a). Austausch des Netzkabels

AUSBAU DER GARRAUMLAMPE

AUSTAUSCH DES NETZKABELS

Entstörfilter
Braunes Kabel
Entstörfilter-Halterung
R-21FBST/R-22FBST - 23
Verriegelung
Garraumlampe
Einbau
1. Die Kabeldurchführung des Netzkabels entsprechend
Abb. C-1 (b) in den Ausschnitt in der Entstörfilter-
Halterung schieben. Installation des Netzkabels:
2. Das Erdungskabel des Netzkabels mit einer (1)
Schraube an der Entstörfilter-Halterung anschließen.
3. Das braune und das blaue Kabel des Netzkabels
ordentlich am Entstörfilter befestigen, siehe bildlicher
Schaltplan C-1 (a).
4. Die Entstörfilter-Halterung mit den zwei (2) Schrauben
an der Grundplatte befestigen.
5. Entsprechend dem bildlichen Schaltplan (Abb. C-1 (a))
die Verkabelung richtig am Entstörfilter anschließen.
NETZKABEl
FORMKABEL-
SPERRE
Abbildung C-1 (b). Installation des Netzkabels
Glühbirne
Fassung
DURCHFÜHRUNGS-
HÜLSEN-FORMTEIL
