94
Cómo usar una señal de entrada externa
Cuando se utiliza una señal de baja tensión suministrada de forma externa para el control externo, la tensión de entrada
debe estar entre 5-30 VCA/CC.
El cable ROJO del kit de cableado está destinado únicamente a transportar la señal de salida de +24 V desde la transmisión
y NO se utilizará.
La señal de más de +24 V (cable ROJO) tiene salida únicamente a través de la transmisión y no debe
conectarse nunca a otra fuente de alimentación. Un cableado incorrecto dañaría la transmisión.
La señal de salida externa puede regularse mediante interruptores o relés para iniciar la función de la bomba que
queramos. Si hay varias entradas digitales activas, la prioridad es la siguiente: LIMPIEZA RÁPIDA > VELOCIDAD 3 >
VELOCIDAD 2 > VELOCIDAD 1.
PASOS PARA CABLEAR EL CONTROL EXTERNO MEDIANTE UNA SEÑAL DE ENTRADA EXTERNA:
1. Pase el cable de comunicación desde el Puerto
de comunicación de la bomba ("Figura 5", página
92) hasta el compartimento de cableado del
sistema de control.
2. Asegúrese de que el cable llegue a todos los
terminales necesarios y córtelo a la longitud
necesaria.
3. Pele el cable de 19 mm.
4. Pele todos los conductores 24 AWG de 13 mm.
5. Si se utiliza el Kit de cableado de entrada digital
(P/N 353129Z - Almendra): conecte el cable de
comunicación al sistema de control tal y como se
muestra en la Figura 7A.
Si se utiliza el Kit de cableado de automatización
RS-485 (N/P 356324Z - Negro): conecte el cable
de comunicación al sistema de control tal como se
muestra en la Figura 7B.
Nota: recorte y organice los conductores sin
usar según los códigos nacionales y locales de electricidad.
6. Con el panel de control de la bomba, programe el reloj interno de la bomba. Consulte "Ajuste del reloj", página
95.
7. Con el panel de control de la bomba, programe la VELOCIDAD 1 a una velocidad de 0 RPM y una duración de
24 horas. Consulte "Programas personalizados", página 96.
8. Con el panel de control de la bomba, desactive el cebado. Consulte "Cebado", página 98.
9. Cuando esté listo para poner en marcha la bomba, colóquela en modo de control externo solamente. Consulte
"Modo de control externo solamente", página 94.
10. 10. Conecte el cable de comunicación en el puerto de comunicación de la bomba.
Modo de control externo solamente
En el modo de control externo la bomba solo opera a partir de controles/entradas
externas. Cuando se activa este modo, el horario programado de la bomba se desactiva
y no admite solicitudes de velocidad del usuario ingresadas a través del panel de control.
Aunque la bomba se detenga, el usuario puede igualmente programar las velocidades de
los cuatro botones de VELOCIDAD.
Nota: los siguientes pasos son necesarios si la bomba se controla mediante
entradas digitales, pero serán opcionales si se controla mediante RS-485. La bomba
dará prioridad a los comandos RS-485 sobre los comandos de entrada digital.
PASOS PARA ACTIVAR/DESACTIVAR EL MODO DE CONTROL EXTERNO
SOLAMENTE:
1. Si la bomba está en funcionamiento o el LED de Start/Stop está iluminado, pulse el botón de Start/Stop para
detener la bomba.
Mantenga pulsado el botón de Start/Stop durante 10 segundos para activar/desactivar el modo de Control externo
2.
solamente.
El LED de Control externo solamente se iluminará si está habilitado. Véase la Figura 8.
3. Pulse el botón de Start/Stop para poner la bomba en funcionamiento.

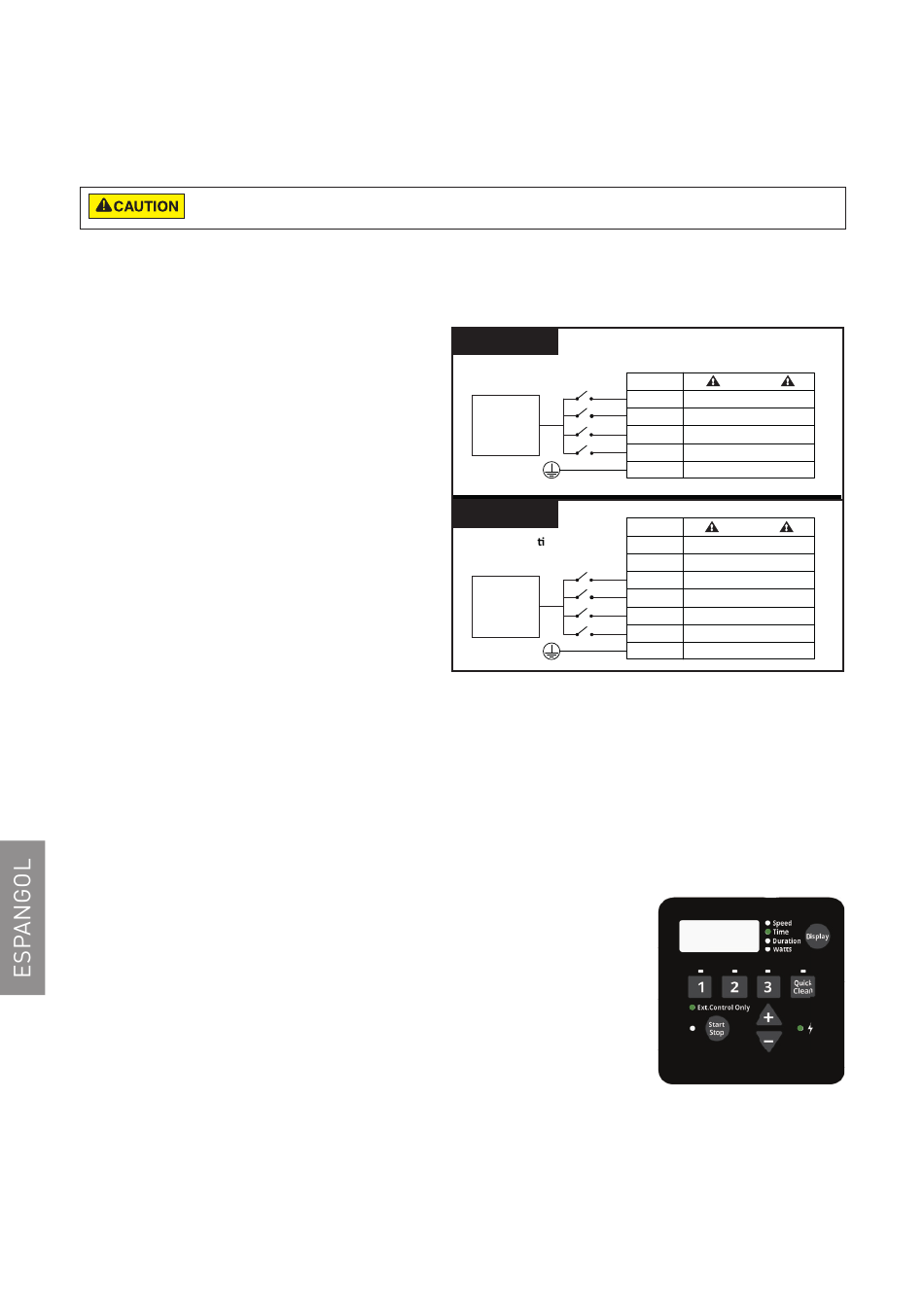

Figura 7A
Kit de cableado de entrada digital
(P/N 353129Z - Almendra)
ALIMENTACIÓN
EXTERNA DE
BAJA TENSIÓN
(5-30 VCA/CC)
Figura 7B
Kit de automa zación RS-485
(P/N 356324Z – Negro)
ALIMENTACIÓN
EXTERNA DE
BAJA TENSIÓN
(5-30 VCA/CC)
ROJO NO UTILIZAR
VERDE ENTRADA DIGITAL DE VELOCIDAD 1
AMARILLO ENTRADA DIGITAL DE VELOCIDAD 2
NARANJA
ENTRADA DIGITAL DE VELOCIDAD 3
ENTRADA DIGITAL
MARRÓN
DE LIMPIEZA RÁPIDA
NEGRO TIERRA
ROJO NO UTILIZAR
AMARILLO NO UTILIZADO
VERDE NO UTILIZADO
BLANCO ENTRADA DIGITAL DE VELOCIDAD 1
AZUL ENTRADA DIGITAL DE VELOCIDAD 2
NARANJA
ENTRADA DIGITAL DE VELOCIDAD 3
ENTRADA DIGITAL
MARRÓN
DE LIMPIEZA RÁPIDA
NEGRO TIERRA
9 : 00
Pm
Figura 8
