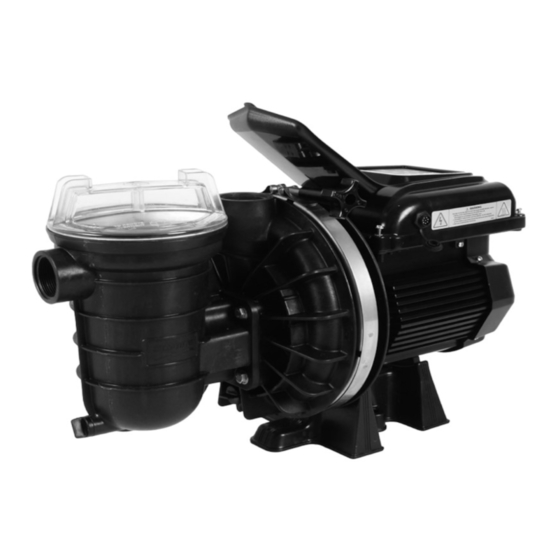

Pentair STA-RITE VS2 Bedienungsanleitung

Variable speed pumps - second generation
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 22

Quicklinks

Diese Anleitung herunterladen
1
STA-RITE
VS2
®
VARIABLE SPEED PUMPS - SECOND GENERATION
SUPERMAX™-VS2 & S5P2R
-VS2
®
INSTALLATION GUIDE / INSTALLATIEHANDLEIDING
BEDIENUNGSANLEITUNG / GUIDE DE L'INSTALLATION
GUIA DE INSTALACION / GUIDE ALL'INSTALLAZIONE
IMPORTANT SAFETY INSTRUCTIONS READ AND FOLLOW ALL INSTRUCTIONS SAVE THESE INSTRUCTIONS
WATER SOLUTIONS P-INSB-STVS2 (Rev. 05/2021)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pentair STA-RITE VS2

Inhaltszusammenfassung für Pentair STA-RITE VS2

  • Seite 1 STA-RITE ® VARIABLE SPEED PUMPS - SECOND GENERATION SUPERMAX™-VS2 & S5P2R -VS2 ® INSTALLATION GUIDE / INSTALLATIEHANDLEIDING BEDIENUNGSANLEITUNG / GUIDE DE L’INSTALLATION GUIA DE INSTALACION / GUIDE ALL’INSTALLAZIONE IMPORTANT SAFETY INSTRUCTIONS READ AND FOLLOW ALL INSTRUCTIONS SAVE THESE INSTRUCTIONS WATER SOLUTIONS P-INSB-STVS2 (Rev. 05/2021)

  • Seite 22: Wichtige Warnhinweise Und Sicherheitsanweisungen Für Die Pumpe

    Kondensatorbatterie, die mit 230 VAC aufgeladen ist, auch wenn keine für die VS2 Pumpe mit drehzahlvariablem Antrieb. Wenden Sie Spannung anliegt. sich an Pentair, wenn Sie Fragen zu diesem Gerät haben. • Die Pumpe ist keine Tauchpumpe. Achtung Installateur: Diese Anleitung enthält wichtige Informationen •...
  • Seite 23 Pentair Water Pool and Spa ® IMPORTANT SAFETY INSTRUCTIONS For Installation of Electrical Controls at Equipment Pad (ON/OFF Switches, Timers and Automation Load Center) WICHTIGE WARNHINWEISE UND SICHERHEITSANWEISUNGEN FÜR DIE PUMPE Install all electrical controls at equipment pad, such as on/off switches, timers, and control systems, etc.

  • Seite 24: Pumpe Überblick

    Pool, Spa, Wasserattraktion oder Springbrunnen. • aus externen Steuerungen Alle Pumpen von Pentair Aquatic Systems verfügen über eine innovative Hydraulik, die seit über 40 Jahren immer wieder verfeinert wird. Die VS2 Pumpe ist kompakt, stabil und wartungsfreundlich und bietet jahrelangen Überblick Steuerung...

  • Seite 25: Überblick Bedienfeld

    ÜBERBLICK BEDIENFELD (4) LED-Anzeigen des Anzeigemodus (1) Drehzahltasten (5) Anzeigetaste (6) Schnellreinigung- (2) LED-Anzeige staste für Ausschließlich externe Steuerung (7) LED-Anzeige für Stromversorgung (3) Start/Stopp- Taste (8) "+" und "-" Pfeile Wenn der Motor der VS2 Pumpe mit drehzahlvariablem Antrieb an die Stromversorgung angeschlossen ist, kann ein Drücken einer der in diesem Abschnitt erwähnten Tasten zum Starten des Motors führen.

  • Seite 26: Installation

    3. Verwenden Sie ein Rückschlagventil in der kurz wie möglich sein. Abflussleitung, wenn Sie diese Pumpe für 4. Pentair empfiehlt für die meisten Installationen Anwendungen einsetzen, in denen zur Verrohrung den Einbau eines Ventils sowohl auf der nach der Pumpe eine spürbare Höhe zu überwinden Pumpenansaugseite als auch in der Rücklaufleitung,...

  • Seite 27: Verdrahtungsübersicht Und Installation

    GEFAHR EINES STROMSCHLAGS ODER ELEKTROSCHOCKS. Die Pumpe mit drehzahlvariablem Antrieb ist von einem zugelassenen bzw. zertifizierten Elektrofachmann bzw. einem Wartungstechniker gemäß dem National Electrical Code und allen geltenden örtlichen Vorschriften und Verordnungen zu installieren. Eine nicht fachgerechte Installation verursacht elektrische Gefahren, die zum Tod oder zu schweren Verletzungen bei Benutzern, Installateuren oder anderen Personen durch einen Stromschlag führen und Sachschäden verursachen können.

  • Seite 28: Steuerung Mit Externer Steuerung Und Digitalen Eingängen

    Pumpe ein bestimmtes Programm ausführt falls für eine Aufgabe eine bestimmte Drehzahl erforderlich ist. Der mit dem Pentair Datenkabel (optional, Bestell-Nr. 353129Z) mitgelieferte Draht muss für die Installation auf die passende Länge gekürzt werden. Überschüssiger Draht darf nicht in der Installation verbleiben und muss durch einen festen Gegenstand gestützt werden, wenn kein Kabelkanal verwendet wird.

  • Seite 29: Modus Ausschließlich Externe Steuerung

    ControlPro™ ® Wenn Sie eine extern gesteuerte Installation benötigen, bietet Pentair® ControlPro™ eine einfache Lösung für den gesamten Pool-Setup. Die Drehzahlauswahl wird durch ControlPro™ über die Schnittstelle geschaltet. Weitere Informationen finden Sie auf www.pentairpooleurope.com. Die Verbindung muss gemäß Abbildung  6 durchgefüh- rt werden.

  • Seite 30: Betrieb Der Pumpe

    So aktivieren Sie den Modus Ausschließlich externe So deaktivieren Sie den Modus Ausschließlich externe Steuerung: Steuerung: 1. Stoppen Sie die Pumpe durch Drücken der Start/ 1. Stoppen Sie die Pumpe durch Drücken der Start/ Stopp-Taste. Stopp-Taste. 2. Aktivieren Sie den Modus Ausschließlich externe 2.

  • Seite 31: Benutzerdefinierte Programme

    DREHZAHL  1 beginnt um 8:00 Uhr und läuft 2 Stunden lang mit 3000 U/min. Sobald DREHZAHL 1 8 : 00 abgeschlossen ist, wird die Pumpe sofort auf die Standard-DREHZAHL 2 umgeschaltet. DREHZAHL 2 ist werksseitig auf 1400 U/min eingestellt und dauert 10 Stunden. Nachdem DREHZAHL 2 abgeschlossen ist, läuft die Pumpe in DREHZAHL 3 zwei Stunden lang mit 2200 U/min.

  • Seite 32: Bedienung Der Pumpe Während Der Laufzeit

    einem 24-Stunden-Tag beschränkt ist. Während Bedienung der Pumpe während der der Zeit eines 24-Stunden-Tages, die nicht in Laufzeit DREHZAHLen  1–3 programmiert wurde, bleibt die Pumpe in einem stationären Zustand. [ DREHZAHL  1 + DREHZAHL  2 + DREHZAHL  3 < 24 Stunden ] Wenn der Motor der Pumpe an die Stromversorgung angeschlossen ist, kann ein Drücken 14.
  • Seite 33 Ansaugen Diese Pumpe wird mit AKTIVIERTEM Ansaugmodus ausgeliefert. Sofern die Ansaugeinstellungen nicht im Menü geändert werden, beachten Sie bitte, dass die Pumpe auf die Ansaugdrehzahl beschleunigt, wenn sie zum ersten Mal in Betrieb genommen wird und die Start/Stopp-Taste gedrückt wird. Vergewissern Sie sich, dass die folgenden Anforderungen erfüllt sind, bevor Sie die Pumpe EINSCHALTEN.

  • Seite 34: Verriegelung Des Tastenfelds

    QuickClean Hinweis: Wenn die Dauer für die Schnellreinigung endet, nimmt die Pumpe das 24-Stunden-Programm an jenem Die VS2 Pumpe mit drehzahlvariablem Antrieb ist mit einer Punkt wieder auf, an dem sie sich normalerweise zu diesem Schnellreinigungsfunktion ausgestattet, die aktiviert werden kann, Zeitpunkt befinden würde.
  • Seite 35 Werkseinstellung Der Antrieb kann erforderlichenfalls auf die Werkseinstellung zurückgesetzt werden. Durch eine Wiederherstellung der Werkseinstellung werden alle gespeicherten programmierten Benutzereinstellungen mit Ausnahme der Uhrzeit gelöscht. Bevor Sie die Werkseinstellungen wiederherstellen, überzeugen Sie sich davon, dass dies wirklich notwendig ist, da die Ergebnisse unwiderruflich sind. So stellen Sie die Werkseinstellungen wieder her: 1.

  • Seite 36: Wartung

    WARTUNG Siebkorb NICHT öffnen, wenn die VS2 Pumpe mit drehzahlvariablem Antrieb nicht ansaugt oder die Pumpe ohne Wasser im Siebkorb betrieben worden ist. Wenn eine Pumpe unter diesen Bedingungen betrieben wird, kann es zum Aufbau eines Dampfdrucks kommen und die Pumpe kann siedend heißes Wasser enthalten.

  • Seite 37: Pflege Des Elektromotors

    SERVICE Vor Wartungsarbeiten an der VS2 Pumpe mit drehzahlvariablem Antrieb immer die Netzspannung zur Pool-Pumpe am Leistungsschalter ausschalten und das Kommunikationskabel abtrennen. Die Nichtbeachtung dieser Anweisung kann einen Stromschlag bewirken und zum Tod oder zu schweren Verletzungen von Servicetechnikern, Benutzern oder anderen Personen führen. Lesen Sie alle Wartungsanweisungen, bevor Sie Arbeiten an der Pumpe ausführen. Siebtopf NICHT öffnen, wenn die Pumpe nicht ansaugt oder ohne Wasser im Siebtopf betrieben worden ist.

  • Seite 38: Wiederzusammenbau Der Pumpe

    Pumpe NICHT trocken laufen lassen. Wenn die Pumpe trocken läuft, wird die mechanische Dichtung beschädigt und die Pumpe wird undicht. Wenn dies der Fall ist, muss die beschädigte Dichtung ersetzt werden. Achten Sie IMMER auf einen ausreichenden Wasserstand. Wenn der Wasserstand unter den Sauganschluss fällt, saugt die Pumpe Luft durch den Sauganschluss an, wodurch nicht mehr angesaugt wird und die Pumpe trocken läuft, was zu einer Beschädigung der Dichtung führt.
  • Seite 39 S5P2R™-VS2 Motorbaugruppe TROUBLESHOOTING Für die Diagnose bestimmter Symptome ist eventuell eine enge Interaktion mit, bzw. ein Arbeiten in der Nähe von Bauteilen erforderlich, die unter Elektrizität stehen. Kontakt mit Elektrizität kann zum Tod, zu Verletzungen und Sachschäden führen. Wenn Sie bei der Problembehebung Probleme haben, lassen Sie eine Diagnose, bei der Elektrizität im Spiel ist, von einem zugelassenen Experten durchführen.
  • Seite 40 Troubleshooting (Fortsetzung) Pumpe startet nicht. Netzspannung fehlt 1. Tauschen Sie die Sicherung aus, setzen Sie den Netz- trennschalter/FI zurück. 2. Ziehen Sie die Anschlüsse der Netzkabel fest. Pumpenwelle ist arretiert Prüfen Sie, ob die Pumpe von Hand gedreht werden kann und entfernen Sie etwaige Blockaden.

  • Seite 41: Fehler Und Alarme

    Fehler und Alarme Wenn ein Alarm ausgelöst wird, zeigt der LCD-Bildschirm des Antriebs den Text des Fehlercodes an und die VS2 Pumpe mit drehzahlvariablem Antrieb wird gestoppt. Trennen Sie die Stromversorgung zur Pumpe ab und warten Sie, bis alle LEDs am Tastenfeld erloschen sind. Stellen Sie dann die Stromversorgung der Pumpe wieder her. Falls der Fehler dann nicht behoben ist, ist ein entsprechendes Troubleshooting erforderlich.
