Externe regeling via digitale ingangen
Wanneer de pomp wordt gebruikt in combinatie met de bedradingsset voor digitale ingangen (O/N 353129Z -
Amandelkleurig) of de bedradingsset voor automatisering RS-485 (O/N 356324Z - Zwart), dan kan de pomp extern
worden geregeld door digitale ingangsignalen.
Opmerking: Als de pomp handmatig wordt
gestopt met behulp van de knop Start/Stop,
dan werkt de pomp pas weer nadat de knop
Start/Stop opnieuw is ingedrukt. Als de led
Start/Stop brandt, dan is de pomp actief en
kan deze extern worden geregeld
De communicatiekabel die bij deze set wordt
geleverd beschikt over een waterdichte verbinding
die kan worden aangekoppeld op de COM-poort
van de pomp ("Afbeelding 5" op pagina 71). Het
andere uiteinde van de kabel heeft 6 of 8 draden
zoals gedefinieerd in Tabel 1.
Er is een triggersignaal nodig voor de externe
regeling van de pomp via digitale ingangen. Het
vereiste uitgangssignaal kan worden geleverd op
een van de volgende manieren:
•
Door de pompaandrijving. Zie "Het
uitgangssignaal van de pomp gebruiken".
•
Door een extern laagspanningsignaal. Zie
"Een extern ingangssignaal gebruiken" op
pagina 73.
Het uitgangssignaal van de pomp gebruiken
1.
Leid de communicatiekabel van de COM-poort
van de pomp ("Afbeelding 5" op pagina
71) naar het bedradingsgedeelte van het
regelsysteem.
2.
Zorg dat de kabel alle benodigde
aansluitpunten bereikt en knip de kabel af op
de juiste lengte.
3.
Strip de kabel 19 mm af.
4.
Strip alle 24 AWG-draden 13 mm af.
5.
Indien de bedradingsset voor digitale
ingangen (O/N 353129Z - Amandelkleurig)
wordt gebruikt: leid de communicatiekabel
naar het regelsysteem zoals te zien is in
Afbeelding 6A.
Indien de bedradingsset voor automatisering
RS-485 (O/N 356324Z - Zwart) wordt
gebruikt: leid de communicatiekabel naar het
regelsysteem zoals te zien is in Afbeelding 6B.
Opmerking: niet-gebruikte draden
moeten worden afgeknipt en aangesloten
in overeenstemming met de lokaal
geldende en nationale voorschriften voor
elektrische installaties.
6.
Programmeer met het toetsenblok van de
pomp de interne klok van de pomp. Zie
"De klok instellen" op pagina 74.
7.
Programmeer met het toetsenblok van de
pomp SPEED 1 op een toerental van 0 omw/min voor een periode van 24 uur. Zie "Aangepaste programma's" op
pagina 75.
8.
Gebruik het toetsenblok van de pomp om de voorbereiding van de pomp uit te schakelen. Zie "Priming
(Aanzuiging)" op pagina 77.
9.
Als u zover bent om de pomp te starten, plaats de pomp dan in de modus "Alleen externe regeling". Zie "Modus
'Alleen externe regeling'" op pagina 73.
10.
Steek de communicatiekabel in de COM-poort van de pomp.
Signaalbeschrijving
+5 V uitgang voor digitale ingangen
RS-485 A
RS-485 B
SPEED 1 Digitale
SPEED 2 Digitale
SPEED 3 Digitale
QUICK CLEAN digitale
Gemeenschappelijke aarding
Tabel 1
Bedradingsset voor digitale ingangen

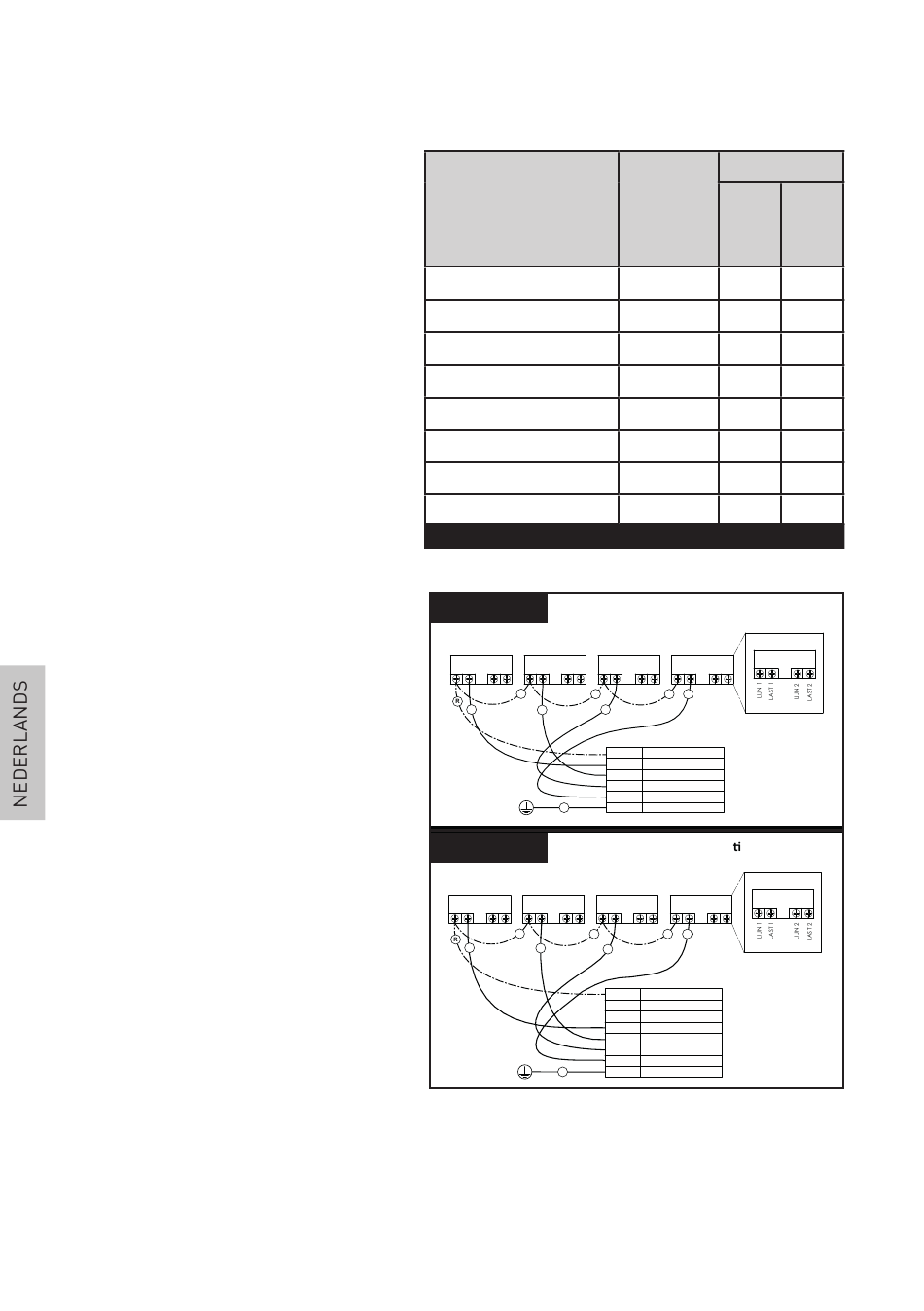

Afbeelding 6A
(O/N 353129Z - Amandelkleurig)
RELAIS 1
RELAIS 2
R
R
G
Y
O
K
Afbeelding 6B
Bedradingsset voor automa sering RS-485
RELAIS 1
RELAIS 2
R
R
W
Bl
O
K
Draadkleur
Bedrad-
Signaalbereik
ingsset
353129Z
(Amandelk-
leurig)
Rood
0-20mA
-
-7 V tot +12
-
-7 V tot +12
Groen
0, 5-30 V AC/DC
Geel
0, 5-30 V AC/DC
Oranje
0, 5-30 V AC/DC
Bruin
0, 5-30 V AC/DC
Zwart
0 V
VERMOGENSRELAIS (DPST/
TWEEPOLIG-TWEEWEG)
RELAIS
RELAIS 3
RELAIS 4
R
B
ROOD (R)
UITGANG VOOR D.I. TREKKER
GROEN (G)
SPEED 1 DIGITALE INGANG
GEEL (Y)
SPEED 2 DIGITALE INGANG
ORANJE (O)
SPEED 3 DIGITALE INGANG
BRUIN (B)
SPEED 4 DIGITALE INGANG
ZWART (K)
AARDE
(O/N 356324Z - Zwart)
VERMOGENSRELAIS (DPST/
TWEEPOLIG-TWEEWEG)
RELAIS
RELAIS 3
RELAIS 4
R
B
ROOD (R)
UITGANG VOOR D.I. TREKKER
GROEN (G)
NIET GEBRUIKT
GEEL (Y)
NIET GEBRUIKT
WIT (W)
SPEED 1 DIGITALE INGANG
BLAUW (Bl)
SPEED 2 DIGITALE INGANG
ORANJE (O)
SPEED 3 DIGITALE INGANG
BRUIN (B)
SPEED 4 DIGITALE INGANG
ZWART (K)
AARDE
Bedrad-
ingsset
356324Z
(Zwart)
Rood
Geel
Groen
Wit
Blauw
Oranje
Bruin
Zwart
