Verwendung eines externen Eingangssignals

Bei Verwendung eines extern zugeführten Niederspannungssignals für die externe Steuerung muss die Eingangsspannung
bei 5–30 V AC/DC liegen. Der ROTE Draht des Verkabelungssets ist nur dafür vorgesehen, das +24 V Ausgangssignal vom
Antrieb zu übertragen, und wird NICHT verwendet.
Das +24V-Signal (ROTER Draht) ist nur ein Ausgangssignal des Antriebs und darf niemals an eine andere
Stromversorgung angeschlossen werden. Eine unsachgemäße Verkabelung führt zur Beschädigung
des Antriebs.
Das externe Ausgangssignal kann mithilfe von Schaltern oder Relais geregelt werden, um eine gewünschte Pumpenfunktion
auszulösen. Sind mehrere Digitaleingänge aktiv, liegt die folgende Priorisierung vor: SCHNELLREINIGUNG > DREHZAHL 3 >
DREHZAHL 2 > DREHZAHL 1.
VERKABELUNG ZUR EXTERNEN STEUERUNG ÜBER EIN EXTERNES EINGANGSSIGNAL:
1. Legen Sie das Kommunikationskabel vom COM-
Port der Pumpe ( „Abbildung 5" Seite 29 ) zum
Kabelfach des Steuerungssystems.
2. Stellen Sie sicher, dass das Kabel bis zu allen
Anschlüssen reicht und schneiden Sie es auf die
erforderliche Länge zu.
3. Isolieren Sie das Kabel auf 19 mm Länge ab.
4. Isolieren Sie alle 24-AWG-Leiter auf 13 mm ab.
5. Bei Verwendung des Verkabelungssets für
Digitaleingänge (P/N 353129Z – Mandelfarbig):
Verbinden Sie das Kommunikationskabel mit dem
Steuerungssystem wie in Abbildung 7A dargestellt.
Bei Verwendung des RS-485 Automatisierungssets
(P/N 356324Z –Schwarz): Verbinden Sie das
Kommunikationskabel mit dem Steuerungssystem
wie in Abbildung 7B dargestellt.
Hinweis: Nicht verwendete Leiter sollten
gemäß den örtlichen und nationalen
Elektrovorschriften abgetrennt und isoliert werden.
6. Verwenden Sie zum Programmieren der internen Uhr der Pumpe das Tastenfeld der Pumpe. Siehe „Einstellen der
Uhr" Seite 32.
7. Programmieren Sie DREHZAHL 1 über das Tastenfeld der Pumpe auf eine Geschwindigkeit von 0 U/min und eine
Dauer von 24 Stunden. Siehe „Programmieren benutzerdefinierter Zeitpläne" Seite 33.
8. Deaktivieren Sie das Ansaugen über das Tastenfeld. Siehe „Ansaugen" Seite 35.
9. Wenn Sie für das Starten der Pumpe bereit sind, bringen Sie diese in den Modus Ausschließlich externe Steuerung.
Siehe „Modus Ausschließlich externe Steuerung" Seite 31.
10. Stecken Sie das Kommunikationskabel in den COM-Port der Pumpe.
Modus Ausschließlich externe Steuerung
Der Modus Ausschließlich externe Steuerung erlaubt eine Steuerung der Pumpe über
externe Steuerungen/Eingänge. Wenn dieser Modus aktiv ist, wird der programmierte
Pumpenzeitplan deaktiviert und es werden keine Drehzahleingaben des Benutzers über
das Tastenfeld akzeptiert. Wird die Pumpe gestoppt, kann ein Benutzer trotzdem die
Drehzahlen für alle vier DREHZAHL-Tasten programmieren.
Hinweis: Die folgenden Schritte sind notwendig, wenn die Pumpe über
Digitaleingänge gesteuert wird, und optional, wenn die Steuerung über
RS-485 erfolgt. RS-485-Befehle werden von der Pumpe gegenüber Befehlen
für Digitaleingänge priorisiert.
AKTIVIEREN/DEAKTIVIEREN DES MODUS AUSSCHLIESSLICH EXTERNE STEUERUNG:
1. Wenn die Pumpe in Betrieb ist oder die Start/Stopp-LED leuchtet, betätigen Sie die Start/Stopp-Taste, um die
Pumpe anzuhalten.
Drücken und halten Sie die Start/Stopp-Taste 10 Sekunden lang, um den Modus Ausschließlich externe Steuerung
2.
zu aktivieren. Die Ausschließlich-externe -Steuerung-LED leuchtet, wenn der Modus aktiviert ist. Siehe Abbildung 8.
3. Drücken Sie die Start/Stopp-Taste, um die Pumpe zu starten.

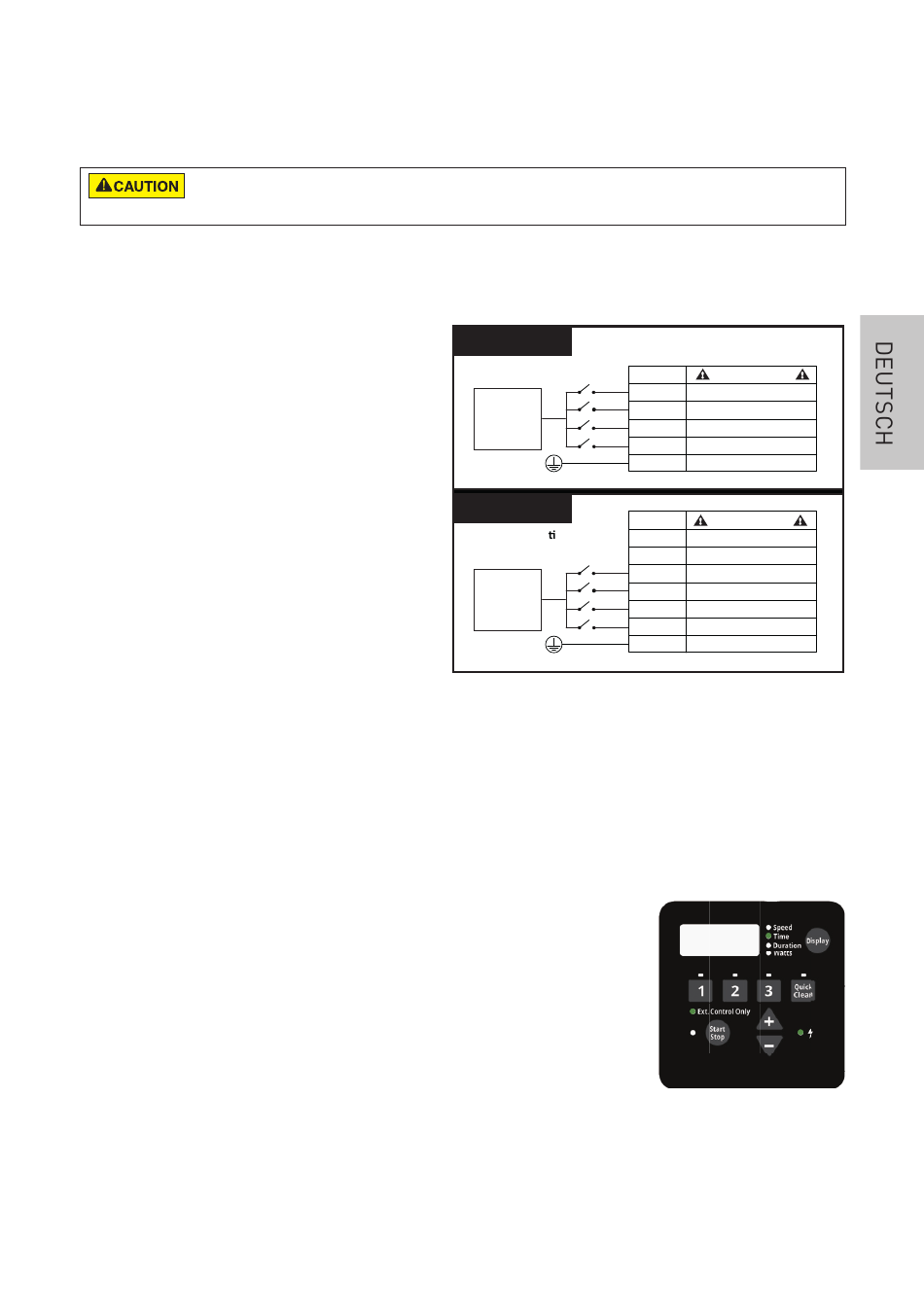

Figure 7A Abbildung 7A
Verkabelungsset für Digitaleingänge
(P/N 353129Z – Mandelfarbig)
EXTERNE
NIEDRIGSPAN-
NUNGSVER-
SORGUNG
(5-30V AC/DC)
Abbildung 7B
Figure 7B
RS-485 Automa sierungsset
(P/N 356324Z – Schwarz)
EXTERNE
NIEDRIGSPAN-
NUNGSVER-
SORGUNG
(5-30V AC/DC)
ROT NICHT VERWENDEN
GRÜN DIGITALER EINGANG FÜR DREHZAHL 1
GELB
DIGITALER EINGANG FÜR DREHZAHL 2
ORANGE
DIGITALER EINGANG FÜR DREHZAHL 3
DIGITALER EINGANG FÜR
BRAUN
SCHNELLREINIGUNG
SCHWARZ MASSE
ROT NICHT VERWENDEN
GELB NICHT VERWENDET
GRÜN NICHT VERWENDET
WEISS DIGITALER EINGANG FÜR DREHZAHL 1
BLAU
DIGITALER EINGANG FÜR DREHZAHL 2
ORANGE
DIGITALER EINGANG FÜR DREHZAHL 3
DIGITALER EINGANG FÜR
BRAUN
SCHNELLREINIGUNG
SCHWARZ MASSE
9 : 00
Pm
Abbildung 8
