Utilisation d'un signal d'entrée externe
Lors de l'utilisation d'un signal basse tension externe pour le contrôle externe, la tension d'entrée doit être comprise entre
5 et 30 V c.a.-c.c.
Le fil ROUGE du kit de câblage est uniquement destiné à transporter le signal de sortie +24V du module de contrôle et ne
sera PAS utilisé.
Le signal +24V (fil ROUGE) est émis par le module de contrôle uniquement et ne doit jamais être câblé à
une autre alimentation électrique. Un câblage incorrect endommagera le module de contrôle.
Le signal de sortie externe peut être régulé par des commutateurs ou des relais permettant de lancer une fonction de
pompe souhaitée. Si plusieurs entrées numériques sont actives, la priorité est : NETTOYAGE RAPIDE > VITESSE 3 > VITESSE
2 > VITESSE1.
CÂBLAGE POUR UN CONTRÔLE EXTERNE EN UTILISANT UN SIGNAL D'ENTRÉE EXTERNE :
1. Acheminer le câble de communication du Port
Communication de la pompe (« Illustration 5 » en
page 50) vers le compartiment de câblage du
système de contrôle.
2. S'assurer que le câble atteigne toutes les bornes
nécessaires et couper à la longueur requise.
3. Dénuder le câble sur 19 mm.
4. Dénuder tous les conducteurs 24 AWG sur 13 mm.
5. En cas d'utilisation d'un kit de câblage d'entrée
numérique (n° 353129Z – Amande) : Brancher le
câble de communication au système de contrôle,
comme illustré à l'Illustration 7A.
En cas d'utilisation d'un kit de câblage de câblage
d'automatisation (n° 356324Z – Noir) : Brancher le
câble de communication au système de contrôle,
comme illustré à l'Illustration 7B.
Remarque : les conducteurs non utilisés
doivent être coupés et retirés conformément
aux codes électriques locaux et nationaux.
6. À l'aide du clavier de la pompe, programmer l'horloge interne de la pompe. Se reporter au « Réglage de
l'horloge » en page 53.
7. À l'aide du clavier de la pompe, programmer la VITESSE 1 à une vitesse de 0 TR/MIN et une durée de 24 heures.
Se reporter à « Programmes personnalisés » en page 54.
8. À l'aide du clavier de la pompe, désactiver l'amorçage. Se reporter à l'« Amorçage » en page 56.
9. Une fois prêt à démarrer la pompe, placer la pompe en mode contrôle externe uniquement. Se reporter au
« Mode Commande externe uniquement » en page 52.
10. Brancher le câble de communication dans le port de communication de la pompe.
Mode Commande externe uniquement
Le mode Commande externe uniquement permet à la pompe de fonctionner
uniquement à partir de commandes/entrées externes. Lorsque ce mode est actif, le
programme défini pour la pompe est désactivé et les demandes de vitesse effectuées
sur le clavier par l'utilisateur ne sont pas acceptées. Si la pompe est arrêtée, un
utilisateur peut toujours programmer les vitesses pour les quatre boutons de VITESSE.
Remarque : les étapes suivantes sont nécessaires si la pompe est contrôlée
via des entrées numériques, mais facultatives si elle est contrôlée via un signal
RS-485. La pompe donnera la priorité aux commandes RS-485 par rapport aux
commandes d'entrée numérique.
POUR ACTIVER/DÉSACTIVER LE MODE CONTRÔLE EXTERNE UNIQUEMENT :
1. Si la pompe est en marche ou si le voyant Start/Stop (marche/arrêt) est allumé,
appuyer sur le bouton Start/Stop (marche/arrêt) pour arrêter la pompe.
Appuyer sur le bouton Start/Stop (marche/arrêt) et le maintenir enfoncé pendant 10 secondes pour activer/
2.
désactiver le mode contrôle externe uniquement.
Le voyant à DEL du mode de contrôle externe uniquement s'allumera s'il est activé. Voir l'Illustration 8.
Appuyer sur le bouton Start/Stop (marche/arrêt) pour démarrer la pompe.
3.

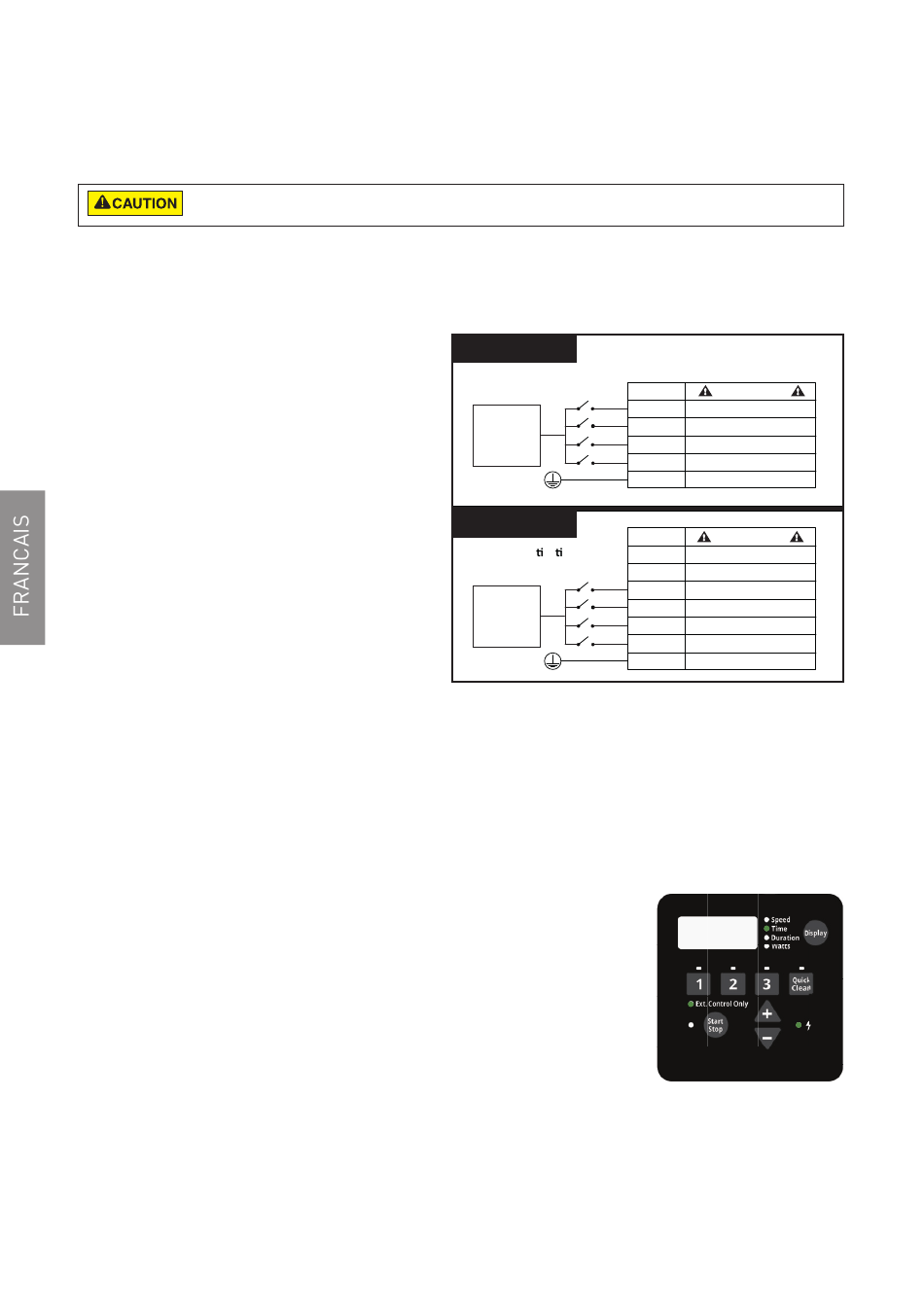

Illustration 7A
Kit de câblage d'entrée numérique
(N° 353129Z - Amande)
ALIMENTATION
EXTERNE
BASSE
TENSION
(5-30 V CA/CC)
Illustration 7B
Kit d'automa sa on RS-485
(N° 356324Z– Noir)
ALIMENTATION
EXTERNE
BASSE
TENSION
(5-30 V CA/CC)
ROUGE NE PAS UTILISER
VERT ENTRÉE NUMÉRIQUE VITESSE 1
JAUNE ENTRÉE NUMÉRIQUE VITESSE 2
ORANGE
ENTRÉE NUMÉRIQUE VITESSE 3
ENTRÉE NUMÉRIQUE
MARRON
NETTOYAGE RAPIDE
NOIR MISE À LA TERRE
ROUGE NE PAS UTILISER
JAUNE NON UTILISÉ
VERT NON UTILISÉ
BLANC ENTRÉE NUMÉRIQUE VITESSE 1
BLEU ENTRÉE NUMÉRIQUE VITESSE 2
ORANGE ENTRÉE NUMÉRIQUE VITESSE 3
ENTRÉE NUMÉRIQUE
MARRON
NETTOYAGE RAPIDE
NOIR
MISE À LA TERRE
9 : 00
Pm
Illustration 8
