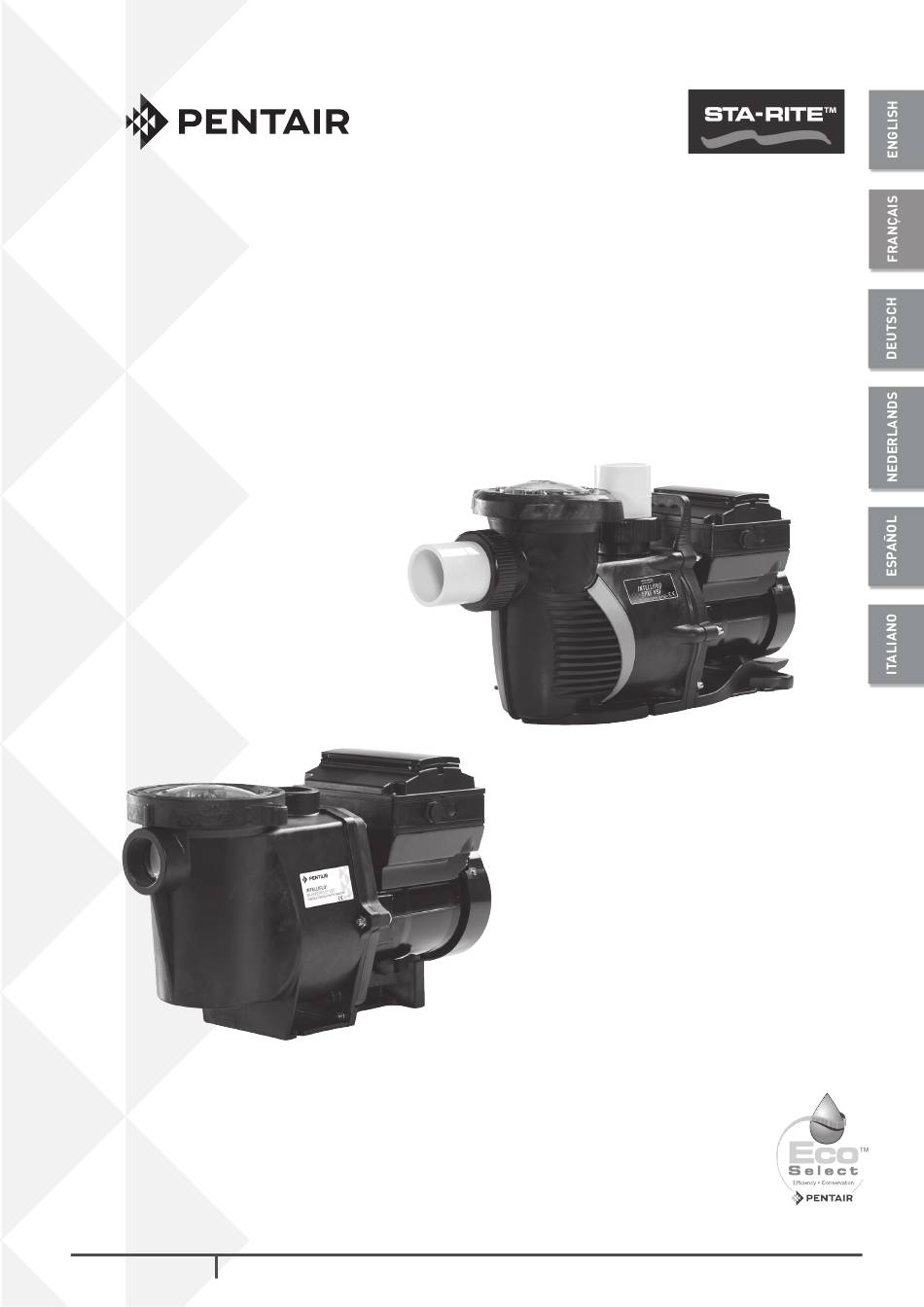

  • Seite 1 INTELLIFLO ® VARIABLE SPEED AND FLOW PUMPS QUICK START GUIDE / GUIDE DE DÉMARRAGE RAPIDE SCHNELLSTARTANLEITUNG / SNELSTARTGIDS GUÍA RÁPIDA PARA EMPEZAR / GUIDA RAPIDA 5PXF-VSF WFL-VSF IMPORTANT SAFETY INSTRUCTIONS. READ, FOLLOW AND SAVE THESE INSTRUCTIONS AQUATIC SYSTEMS P-QSG-VSF (REV. AUGUST 2017)
  • Seite 30 KUNDENDIENST Wenn Sie Fragen zur Bestellung von Pentair Ersatzteilen und Pool-Produkten haben, wenden Sie sich bitte an: Kundendienst PISA, ITALY (8:30 Uhr bis 16:30 Uhr MEZ) Telefonnummer: +39 050 71 61 66 or +39 050 71 61 69 Email: orders.pooleu@pentair.com poolemea@pentair.com...

  • Seite 31: Wichtige Sicherheitshinweise

    Marken und Haftungsausschluss: IntelliFlo® und Pentair sind Markennamen und/oder eingetragen Warenzeichen von Pentair. Sofern nicht anders erwähnt, dient die Nennung von Namen oder Markenzeichen anderer Firmen in diesem Dokument nicht dem Zweck, eine Partnerschaft oder Vereinbarung zwischen den Eigentümern dieser Namen oder Marken und der Pentair zu signalisieren.
  • Seite 32 ACHTUNG — Gefahr eines Stromschlags oder Elektroschocks. Diese Poolpumpe muss durch einen konzessionierten oder geprüften Elektriker oder einen qualifizierten Pool-Servicetechniker in Übereinstimmung mit den geltenden örtlichen Vorschriften und Verordnungen installiert werden. Eine nicht fachgerechte Installation verursacht elektrische Gefahren, die zum Tod oder zu schweren Verletzungen bei Poolbenutzern, Installateuren oder anderen Personen durch einen Stromschlag führen und Sachschäden verursachen können.
  • Seite 33 ALLGEMEINE INFORMATIONEN ZUR MONTAGE ACHTUNG — Eine nicht vorschriftsmäßige Auslegung, Montage oder Verwendung der Pumpe für einen anderen als den vorgesehenen Zweck kann zu schweren Verletzungen oder sogar zum Tod führen. Gefahren können u.a. sein: Stromschlag, Brand, Überschwemmung, Ansaugung oder schwere Verletzungen oder Sachschäden durch einen strukturellen Fehler an der Pumpe oder anderen Systemkomponenten.

  • Seite 34: Externe Steuerung

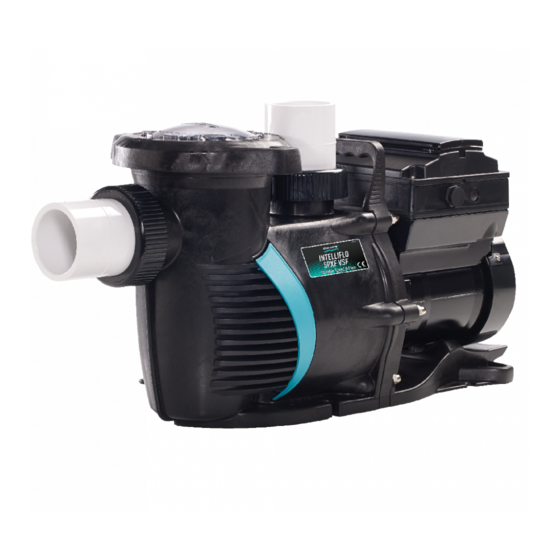

    PUMPE ÜBERBLICK EINFÜHRUNG Die IntelliFlo® VSF Variable Speed and Flow Pump kann derart programmiert werden, dass sie mit einer bestimmten Drehzahl oder einer konstanten Durchflussrate über eingestellte Zeitintervalle bei maximaler Betriebseffizienz und Energieeinsparung für eine Vielzahl von Unterflur-Pools läuft. • Die Pumpe kann von 450/min bis 3450/min mit vier voreingestellten Drehzahlen von 750/min, 1500/min, 2350/min und 3110/min betrieben werden.

  • Seite 35: Merkmale Des Motors Für Die Intelliflo Vsf

    MERKMALE (FORTS.) • Frostschutz • Einstellbare Drehzahl / Fluss • Einstellbare Temperaturen • Aktivierung und Deaktivierung im Stand-alone-Modus • Zusätzliche Merkmale: • Uhr und Timer • Max. und min. Drehzahlen / Fluss • QuickClean-Modus • TimeOut-Modus STEUERGERÄT-BAUGRUPPE UND BEDIENFELD DER INTELLIFLO VSF Die Steuergerät-Baugruppe der IntelliFlo®...

  • Seite 36: Steuerungen Und Leds

    Steuerungen und LEDs Taste 1: Die Taste drücken, um das Programm 1 (750 RPM) auszuwählen. Wenn die LED leuchtet, ist die Programm 1 aktiv. Symbol Schlüsselsperre Taste 2: Die Taste drücken, um das Programm 2 (1500 RPM) auszuwählen. Wenn die LED leuchtet, ist die Programm 2 aktiv. Taste 3: Die Taste drücken, um das Programm 3 (2350 RPM) 12:15p auszuwählen.

  • Seite 37: Pumpenbetriebsarten

    PUMPENBETRIEBSARTEN Die IntelliFlo® VSF Variable Speed and Flow Pump kann in drei verschiedenen Betriebsarten programmiert werden: Die Programme 1-4 können in allen drei Betriebsarten programmiert werden. Die Programme 5-8 können nur in der Betriebsart „Schedule“ (Zeitplan) programmiert werden, da sich auf dem Bedienfeld keine Tasten für die Programme 5-8 befinden.

  • Seite 38: Menüs Der Intelliflo Pump

    MENÜS DER INTELLIFLO PUMP MENÜ Taste MENÜ drücken, um die Menüs aufzurufen EINSTELLUNGEN Datum un Zeit Datum Monate (1-12) Tage (1-31) Jahre (2010-2100 Plus) Zeit Stunden (24st Mode: 0-23) (12st Mode: 1-12 AM & PM) Minuten (0-60) Stunden Format AM/PM - Std.: AM/PM 24 Stunden Min Drehzahl einstellen (450-1700 RPM) - Std.: 450 RPM Min/Max...
  • Seite 39 MENÜS DER INTELLIFLO PUMP (FORTSETZUNG) MENÜ STRUKTUR FORTGESETZT VON VORHERIGE SEITE Programm 1 EXT. REGELUNG Typ (Drehzahl / Fluss) Std.: Drehzahl Aktiviert- Std. Drehzahl / Fluss einstellen - Std.: 750 RPM Stoppverzögerung (0 min. bis 10 min.) Std.: 0 Minuten Pumpe Aus Programm 2 Typ (Drehzahl / Fluss) Std.: Drehzahl...

  • Seite 40: Befüllen Der Pumpe Für Die Erstinbetriebnahme Oder Nach Einer Wartung

    Befüllen der Pumpe für die Erstinbetriebnahme oder nach einer Wartung Die IntelliFlo®-Pumpe muss vorgefüllt werden, bevor sie erstmalig in Betrieb genommen wird. Eine Pumpe vorfüllen heißt, die Pumpe und die Saugleitung mit Wasser füllen. Dadurch wird die Luft aus allen Saugleitungen und aus der Pumpe entfernt.

  • Seite 41: Vorfüllen Der Pumpe

    Vorfüllen der Pumpe HINWEIS: Wenn Sie den O-Ring durch einen nicht gefetteten O-Ring ersetzen, müssen Sie eventuell Fett auf Silikonbasis auftragen. • O-Ring reinigen und prüfen und wieder in den Abscheiderdeckel einlegen. • Deckel wieder auf den Abscheider montieren; Deckel im Uhrzeigersinn festdrehen. HINWEIS: Pumpendeckel nur von Hand festdrehen (ohne Schlüssel).

  • Seite 42: Montage Und Ausbau

    MONTAGE UND AUSBAU Nachstehend folgt eine Beschreibung der Montage der IntelliFlo®-Pumpe. Montage der IntelliFlo -Pumpe ® Die IntelliFlo®-Pumpe darf nur von einem qualifizierten Servicetechniker montiert werden. Weitere Montageanweisungen und Sicherheitsinformationen finden Sie auf den Seiten 31 bis 33 unter “Wichtige Warnhinweise und Sicherheitsanweisungen”.

  • Seite 43: Elektrische Daten

    Verkabelung 1. Stellen Sie sicher, dass alle Fehlerschutzschalter, Sicherungen und Schalter ausgeschaltet sind, bevor Sie den Motor verkabeln. WARNING! RESTSPANNUNG – Warten Sie vor dem Service min. 60 Sekunden! 2. Stellen Sie sicher, dass die Netzspannung den Anforderungen auf dem Motortypenschild entspricht.
  • Seite 88 Copyright – Limited License: except as specifically permitted herein, no portion of the content on this document may be reproduced in any form or by any mean without the prior written permission of Pentair International SRL. Copyright – Eingeschränkte Lizenz: soweit hierin nicht ausdrücklich zugelassen, dürfen die Inhalte dieses Dokuments ohne vorausgehende schriftliche Genehmigung der Pentair International SRL weder ganz noch auszugsweise und in gleich welcher Form und mit welchen Mitteln vervielfältigt werden.
