Contrôle externe via Entrées numériques
Lorsqu'elle est associée au Kit de câblage d'entrée numérique (n° de pièce 353129Z – Amande) ou au kit de câblage
d'automatisation RS-485 (n° de pièce 356324Z – Noir), la pompe peut être contrôlée de façon externe par des signaux
d'entrée numériques.
Remarque : si la pompe est arrêtée manuellement
à l'aide du bouton Start/Stop (Marche/Arrêt), la
pompe ne fonctionnera pas tant que le bouton
Start/Stop (Marche/Arrêt) n'aura pas été enfoncé.
Si la LED Start/Stop (Marche/Arrêt) est allumée, la
pompe est active et peut être contrôlée de manière
externe.
Le câble de communication fourni avec ces kits
comporte une connexion étanche que se branche
sur le port de communication de la pompe
(« Illustration 5 » en page 50). L'extrémité opposée
du câble comporte 6 ou 8 conducteurs définis dans le
Tableau 1.
Un signal de déclenchement est nécessaire pour
contrôler la pompe de manière externe via des entrées
numériques. Ce signal de sortie requis peut être fourni
de l'une des manières suivantes :
• Par le module de contrôle de la pompe. Se
reporter à « Utilisation du signal de sortie de
la pompe ».
• Par un signal de basse tension externe. Se
reporter à « Utilisation d'un signal d'entrée
externe » en page 52.
Utilisation du signal de sortie de la pompe
1. Acheminer le câble de communication du Port
Communication de la pompe (« Illustration 5 »
en page 50) vers le compartiment de câblage
du système de contrôle.
2. S'assurer que le câble atteigne toutes les bornes
nécessaires et couper à la longueur requise.
3. Dénuder le câble sur 3/ 4 po (19 mm).
4. Dénuder tous les conducteurs 24 AWG sur
1/2 po (13 mm).
5. En cas d'utilisation d'un kit de câblage d'entrée
numérique (n° 353129Z – Amande) : Brancher
le câble de communication au système de
contrôle, comme illustré à l'Illustration 6A.
En cas d'utilisation d'un kit de câblage de
câblage d'automatisation (n° 356324Z –
Noir) : Brancher le câble de communication
au système de contrôle, comme illustré à
l'Illustration 6B.
Remarque : les conducteurs non
utilisés doivent être coupés et retirés
conformément aux codes électriques
locaux et nationaux.
6. À l'aide du clavier de la pompe, programmer
l'horloge interne de la pompe. Se reporter au
au « Réglage de l'horloge » en page 53.
7. À l'aide du clavier de la pompe, programmer
la VITESSE 1 sur 0 TR/MIN et une durée de
24 heures. Se reporter à « Programmes personnalisés » en page 54.
8. À l'aide du clavier de la pompe, désactiver l'amorçage. Se reporter à l'« Amorçage » en page 56.
9. Une fois prêt à démarrer la pompe, placer la pompe en mode contrôle externe uniquement. Se reporter à « Mode
Commande externe uniquement » en page 52.
10. Brancher le câble de communication dans le port de communication de la pompe.

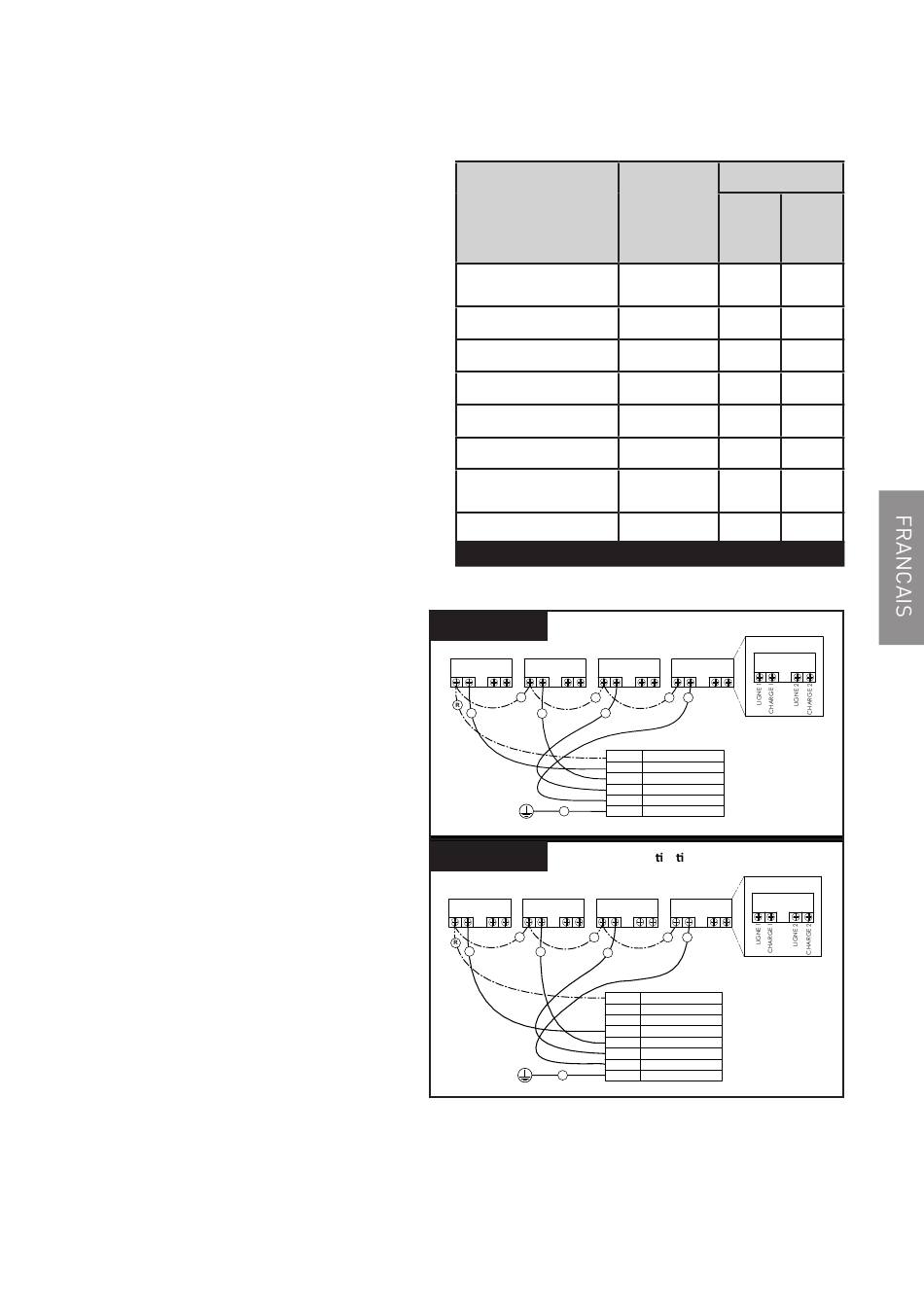

Description
Sortie +5 V pour entrées
numériques
RS-485 A
RS-485 B
VITESSE 1 Entrée numérique
VITESSE 2 Entrée numérique
VITESSE 3 Entrée numérique
NETTOYAGE RAPIDE Entrée
numérique
Mise à la Terre
Tableau 1
Kit de câblage d'entrée numérique
Illustration 6A
(N° 353129Z - Amande)
RELAIS 1 RELAIS 2 RELAIS 3
R R
G O
Y
ROUGE (R) SORTIE POUR E.N DÉCLENCHEMENT
ORANGE (O) ENTRÉE NUMÉRIQUE VITESSE 3
MARRON (B) ENTRÉE NUMÉRIQUE VITESSE 4
K BLACK (K)
Illustration 6B
Kit d'automa sa on RS-485
(n° 356324Z - Noir)
RELAIS 1 RELAIS 2 RELAIS 3
R R
W
Bl
O
ROUGE (R) SORTIE POUR E.N DÉCLENCHEMENT
VERT (G)
JAUNE (Y)
BLANC (W)
BLEU (Bl)
ORANGE (O) ENTRÉE NUMÉRIQUE VITESSE 3
MARRON (B) ENTRÉE NUMÉRIQUE VITESSE 4
K BLACK (K)
Couleur du fil
Kit de
Portée du signal
câblage
353129Z
(Amande)
0-20mA Rouge
-
-7V à +12V
-
-7V à +12V
Vert
0, 5-30V C.A.-C.C.
Jaune
0, 5-30V C.A.-C.C.
Orange
0, 5-30V C.A.-C.C.
0, 5-30V C.A.-C.C. Marron
Noir
0V
RELAIS D'ALIMENTATION
(DPST)
RELAIS
RELAIS 4
R B
VERT (G) ENTRÉE NUMÉRIQUE VITESSE 1
JAUNE (Y) ENTRÉE NUMÉRIQUE VITESSE 2
MISE À LA TERRE
RELAIS D'ALIMENTATION
(DPST)
RELAIS
RELAIS 4
R B
NON UTILISÉ
NON UTILISÉ
ENTRÉE NUMÉRIQUE VITESSE 1
ENTRÉE NUMÉRIQUE VITESSE 2
MISE À LA TERRE
Kit de
câblage
356324Z
(Noir)
Rouge
Jaune
Vert
Blanc
Bleu
Orange
Marron
Noir
