Pentair La STA-RITE VS2 Bedienungsanleitung Seite 74

73
Een extern ingangssignaal gebruiken
Bij gebruik van een extern geleverd laagspanningsignaal voor externe regeling moet de ingangsspanning liggen tussen
5-30 V AC/DC.
De RODE draad van de bedradingsset is alleen bedoeld voor het uitgangssignaal van +24 V van de aandrijving en wordt
NIET gebruikt.
Het signaal van +24 V (RODE draad) is alleen de uitgang van de aandrijving en mag nooit worden
aangesloten op een andere voedingsbron Bij een verkeerde bedrading raakt de aandrijving beschadigd.
Het externe uitgangssignaal kan worden gereguleerd met schakelaars of relais voor het initiëren van een gewenste
pompfunctie. Indien twee of meer digitale ingangen actief zijn, is de volgorde: QUICK CLEAN > SPEED 3 > SPEED 2 >
SPEED 1.
BEDRADING VOOR EXTERNE REGELING MET BEHULP VAN EEN EXTERN INGANGSSIGNAAL:
1. Leid de communicatiekabel van de COM-poort van
de pomp ("Afbeelding 5" op pagina 71) naar
het bedradingsgedeelte van het regelsysteem.
2. Zorg dat de kabel alle benodigde aansluitpunten
bereikt en knip de kabel af op de juiste lengte.
3. Strip de kabel 19 mm af.
4. Strip alle 24 AWG-draden 13 mm af.
5. Indien de bedradingsset voor digitale ingangen
(O/N 353129Z - Amandelkleurig) wordt gebruikt:
leid de communicatiekabel naar het regelsysteem
zoals te zien is in Afbeelding 7A.
Indien de bedradingsset voor automatisering
RS-485 (O/N 356324Z - Zwart) wordt gebruikt:
leid de communicatiekabel naar het regelsysteem
zoals te zien is in Afbeelding 7B.
Opmerking: niet-gebruikte draden moeten
worden afgeknipt en aangesloten in
overeenstemming met de lokaal geldende
en nationale voorschriften voor elektrische
installaties.
6. Programmeer met het toetsenblok van de pomp de interne klok van de pomp. Zie "De klok instellen" op pagina
74.
7. Programmeer SPEED 1 op een toerental van 0 omw/min voor een periode van 24 uur. Zie "Aangepaste
programma's" op pagina 75.
8. Gebruik het toetsenblok van de pomp om de voorbereiding van de pomp uit te schakelen. Zie "Priming
(Aanzuiging)" op pagina 77.
9. Als u zover bent om de pomp te starten, plaats de pomp dan in de modus "Alleen externe regeling". Zie "Modus
'Alleen externe regeling'" op pagina 73.
10. Steek de communicatiekabel in de COM-poort van de pomp.
Modus 'Alleen externe regeling'
In de modus 'Alleen externe regeling' werkt de pomp alleen via externe regeling/
ingangssignalen Als deze modus actief is, dan is het geprogrammeerde pompschema
uitgeschakeld en worden verzoeken van de gebruiker om andere toerentallen via het
toetsenblok niet geaccepteerd. Als de pomp wordt gestopt, kan de gebruiker nog
steeds het toerental programmeren voor alle vier de SPEED-knoppen.
Opmerking: de volgende stappen zijn vereist bij regeling van de pomp via
digitale ingangssignalen maar optioneel bij regeling via RS-485. De pomp
geeft voorrang aan commando's van RS-485 boven commando's via digitale
ingangssignalen.
IN- EN UITSCHAKELING VAN DE MODUS 'ALLEEN EXTERNE REGELING'
Als de pomp in bedrijf is of de led Start/Stop brandt, druk dan op de knop Start/Stop om de pomp te stoppen.
1.
2. Druk de knop Start/Stop in en houd deze 10 seconden lang ingedrukt om de modus 'Alleen externe regeling' in dan
wel uit te schakelen.
De led 'Alleen externe regeling' brandt als deze modus is ingeschakeld. Zie Afbeelding 8.
3. Druk op de knop Start/Stop om de pomp te starten.

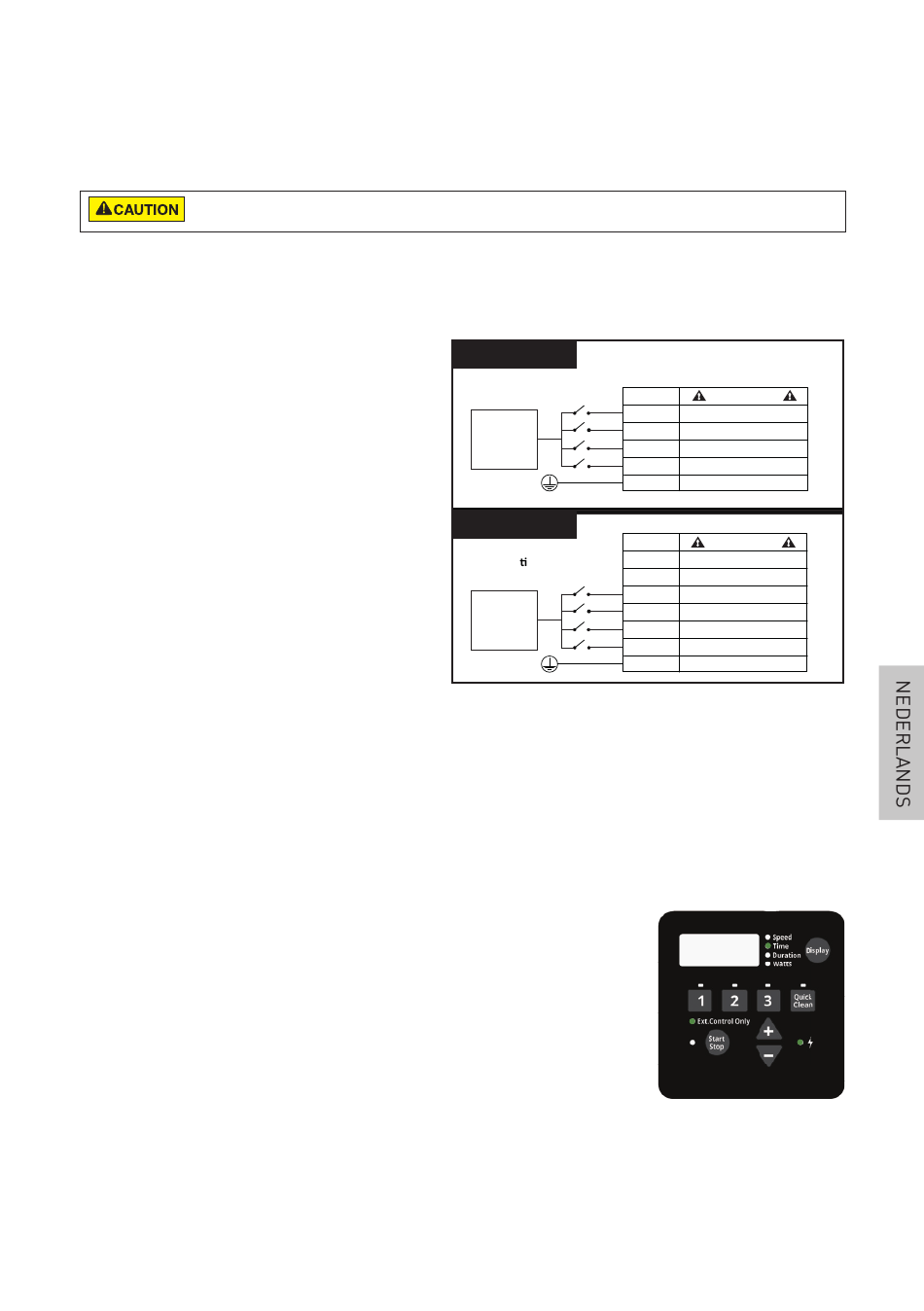

Afbeelding 7A
Bedradingsset voor digitale ingangen
(O/N 353129Z - Amandelkleurig)
EXTERNE
LAAGSPAN-
NINGSVOEDING
(5-30 V AC/DC)
Afbeelding 7B
Bedradingsset voor
automa sering RS-485
(O/N 356324Z - Zwart)
EXTERNE
LAAGSPAN-
NINGSVOEDING
(5-30 V AC/DC)
ROOD NIET GEBRUIKEN
GROEN SPEED 1 DIGITALE INGANG
GEEL SPEED 2 DIGITALE INGANG
ORANJE SPEED 3 DIGITALE INGANG
BRUIN QUICK CLEAN DIGITALE INGANG
ZWART AARDE
ROOD NIET GEBRUIKEN
GEEL NIET GEBRUIKT
GROEN NIET GEBRUIKT
WIT SPEED 1 DIGITALE INGANG
BLAUW SPEED 2 DIGITALE INGANG
ORANJE SPEED 3 DIGITALE INGANG
QUICK CLEAN DIGITALE INGANG
BRUIN
ZWART AARDE
9 : 00
Pm
Afbeelding 8
