Betriebsanleitung ECL Comfort 210/296/310, Application A214/A314

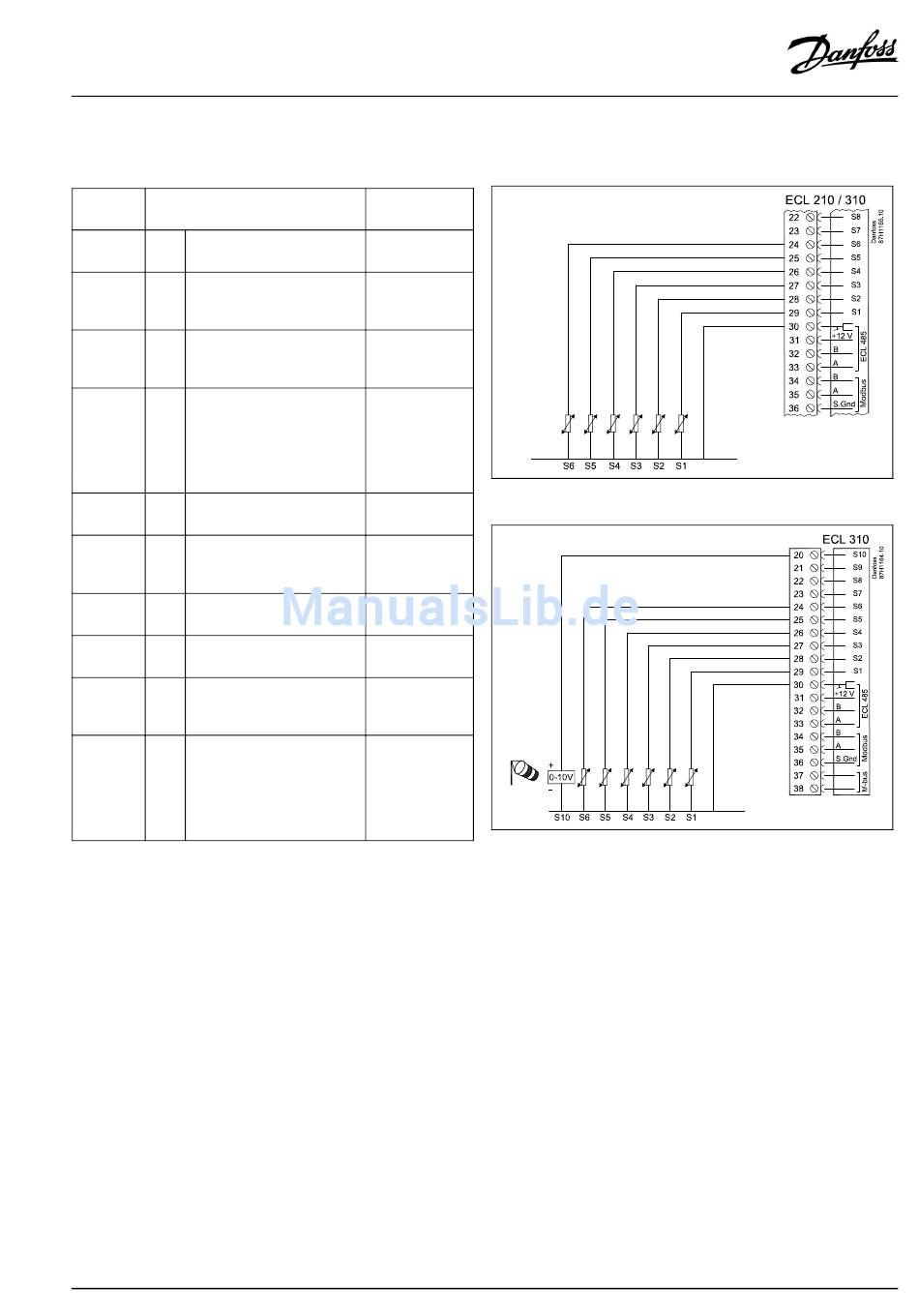

2.5.4 Elektrische Anschlüsse, Temperaturfühler Pt 1000
A214/A314:
Klemme Fühler/Beschreibung
29 und S1 Außentemperaturfühler *
30
28 und S2
Temperaturausgleichsfüh-
30 ler **
27 und S3 Luftkanal-/
30 Vorlauftemperaturfühler
***
26 und S4 A214.1, A214.3, A214.5,
A214.6, A314.2 - A314.9:
30
Raumtemperaturfühler
A214.2, A214.4, A314.1:
Vorlauftemperaturfühler
S5
25 und Rücklauftemperaturfühler
30
24 und S6 Frosttemperaturfühler ****
30 (wird nicht in A214.1
verwendet)
23 und S7 Frostthermostat *****
30
22 und S8 Brandthermostat *****
30
21 und S9 nur ECL 310
30 A314.4–A314.9:
Lüfter-Anzeige
20 und S10 nur ECL 310
30 A314.3: Windgeschwindig-
keitssignal (0–10 V)
A314.4–A314.9:
Filter-Anzeige
* Wenn der Außentemperaturfühler nicht angeschlossen oder
das Kabel kurzgeschlossen ist, geht der Regler davon aus,
dass die Außentemperatur 0 °C beträgt.
**
Könnte z. B. ein zusätzlicher Raumtemperaturfühler sein.
*** Wenn kein Fühler angeschlossen oder das Kabel
kurzgeschlossen ist, schließt das Motorregelventil
(Sicherheitsfunktion).
**** Beide Frostschutzmethoden können eingesetzt werden.
***** Kann so eingestellt werden, dass eine Reaktion auf einen
schließenden oder öffnenden Kontakt erfolgt.
Werkseitig eingesetzte Brücke:
zwischen Klemme 30 und gemeinsamer Anschlussklemme.
VI.GU.A3.03
Typ
(empfohlen)
ESMT
ESM-11/ESMB/
ESMC/ESMU/
ESMT
ESM-11/ESMB/
ESMC/ESMU
ESM-10
ESM-11/ESMB/
ESMC/ESMU
ESM-11/ESMB/
ESMC/ESMU
ESMB
© Danfoss | 2017.03 | 71
