Betriebsanleitung ECL Comfort 210/296/310, Application A214/A314
Die Applikation A314.3 ist äußerst flexibel. Das Grundkonzept ist
nachfolgend beschrieben.
Beheizung mit Raumtemperaturregelung
Mithilfe des Reglers ECL Comfort können Sie die
Luftkanaltemperatur an Ihre persönlichen Bedürfnisse
anpassen. Der Luftkanaltemperaturfühler S3 ist der wichtigste
Fühler. Die gewünschte Temperatur an S3 wird im Regler ECL
Comfort als „gewünschter Temperaturausgleich" eingestellt.
Das Motorregelventil M1 (Regelung der Heiztemperatur) wird
schrittweise geöffnet, wenn die Luftkanaltemperatur unter die
gewünschte Luftkanaltemperatur sinkt (und umgekehrt).
Raumtemperatur:
Weicht die Raumtemperatur (S4 oder ECA 30) von der gewünschten
Raumtemperatur ab, kann die gewünschte Temperatur an S3
entsprechend angepasst werden.
Mithilfe eines Wochenprogramms (mit bis zu drei
„Komfort"-Perioden am Tag) kann der Heizkreis in die Betriebsart
„Komfort" oder „Sparen" geschaltet werden (d. h. zwei
unterschiedliche Temperaturwerte können für die gewünschte
Raumtemperatur festgelegt werden).
Im Sparbetrieb bestimmt die gewünschte Raumtemperatur eine
Korrektur der gewünschten Temperatur an S3.
Der Lüfter (F1) wird entsprechend dem Programm und
Wärmebedarf ein-/ausgeschaltet. Die Drosselklappe (P2)
wird entsprechend dem Programm ein-/ausgeschaltet. Die
Umwälzpumpe (X3) wird entsprechend dem Wärmebedarf
ein-/ausgeschaltet.
Variable Lüfterdrehzahl (optional):
Der Lüfter (V1) kann in Bezug auf die gemessene
Windgeschwindigkeit (S10) drehzahlgeregelt werden. Beim
Regelsignal für die Lüfterdrehzahl handelt es sich um ein
0–10-Volt-Signal, das vom internen Eingangs-/Ausgangsmodul
ECA 32 generiert wird. Ein Menü des ECL Comfort 310 enthält
Einstellungen für das Verhältnis zwischen der aktuellen
Windgeschwindigkeit und der gewünschten Lüfterdrehzahl.
Eine Beschreibung von Alarmen, Temperaturausgleich,
Rücklauftemperaturbegrenzung (S5) und Frostschutz (S6 und S7)
finden Sie unter Abschnitt „A214 und A314 allgemein".
VI.GU.A3.03

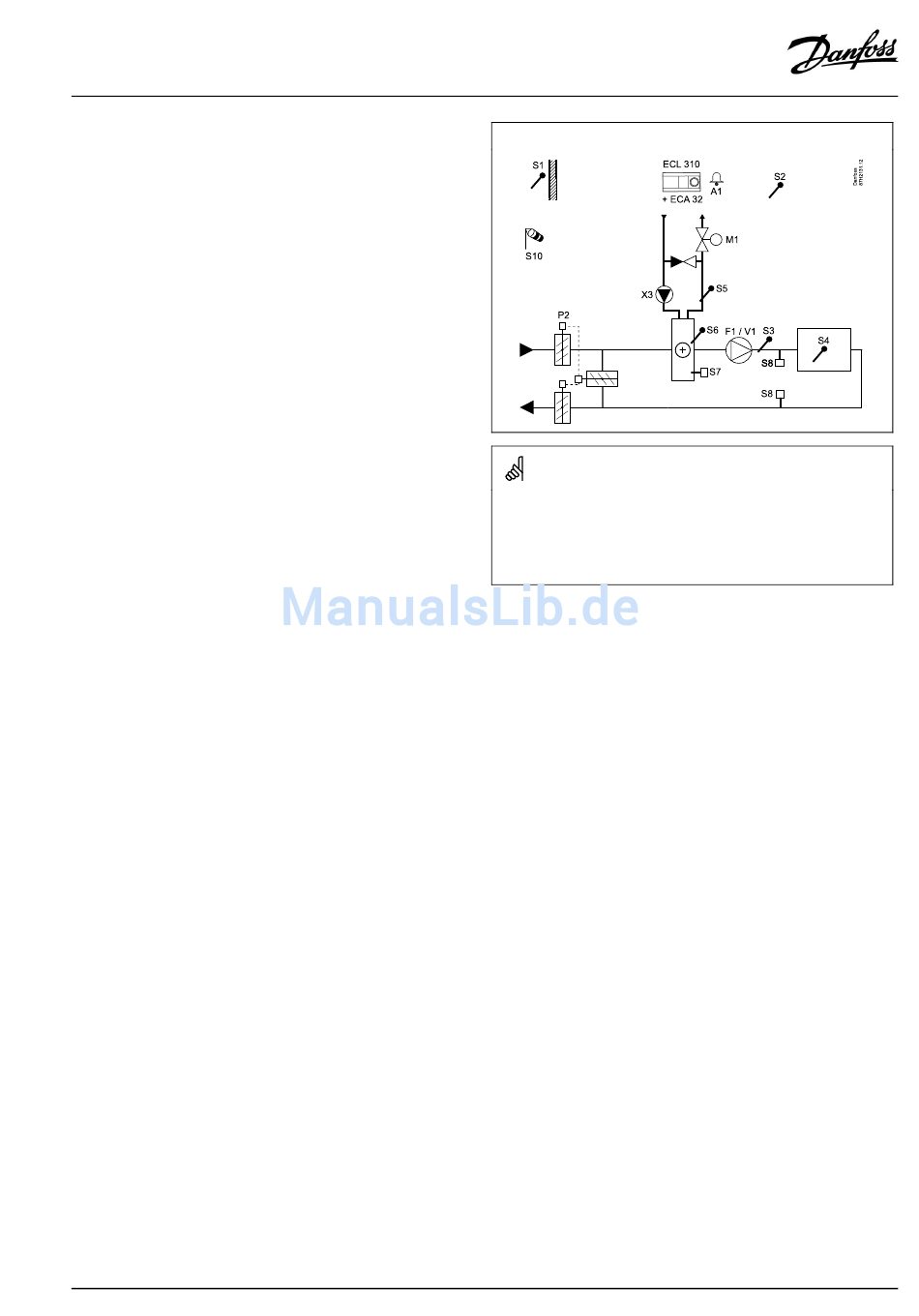

Typische A314.3-Anwendung:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein Heizsystem erforderlichen Bauteile dargestellt
sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310 Elektronischer Regler ECL Comfort 310
ECA 32 Eingebautes Erweiterungsmodul
S1 Außentemperaturfühler
S2 (Optionaler) Temperaturausgleichsfühler
S3 Luftkanaltemperaturfühler
S4 Raumtemperaturfühler*
S5 (Optionaler) Rücklauftemperaturfühler
S6 (Optionaler) Frosttemperaturfühler
S7 (Optionaler) Frostthermostat
S8 (Optionaler) Brandthermostat
S10 Windgeschwindigkeitssignal (0–10 Volt)
F1 Lüfter (ON/OFF)
P2 Drosselklappe (ON/OFF)
X3 Umwälzpumpe, Beheizung (ON/OFF)
M1 Motorregelventil, Beheizung (3-Punkt-Regelung)
M2 Motordrosselklappe (geregelt über 0–10 Volt)
V1 Lüfterdrehzahl (geregelt über 0–10 Volt)
A1 Alarm
* Alternativ: ECA 30
