Betriebsanleitung ECL Comfort 210/296/310, Application A214/A314
Kombination von zwei Einstellpunkten für den
Temperaturausgleich:
Die Parameter „Kompensation 1" und „Kompensation 2" können
kombiniert werden, um einen Temparaturausgleich bei zwei
verschiedenen Einstellpunkten zu bewirken. Das kann z. B.
dazu dienen, einen zu großen Unterschied zwischen Innen- und
Außentemperatur zu vermeiden.
Das untenstehende Beispiel veranschaulicht, dass die gewünschte
Vorlauf-/Luftkanaltemperatur unter dem Wert „Kompensation
1" und über dem Wert „Kompensation 2" jeweils erhöht wird,
allerdings um unterschiedliche Werte.
Beispiel:
Der Wert für die Kompensation 1 ist auf 21 °C und der Wert für die
Kompensation 2 ist auf 25 °C eingestellt.
Der min. Einfluss für die Kompensation 1 ist auf 2.5 eingestellt, der
max. Einfluss für die Kompensation 1 beträgt 0.0.
Der min. Einfluss für die Kompensation 2 ist auf 0.0 eingestellt, der
max. Einfluss für die Kompensation 2 beträgt 1.5.
Die gewünschte Vorlauf-/Luftkanaltemperatur wird auf
einem konstanten Niveau gehalten, solange der Wert für den
Temperaturausgleich zwischen 21 und 25 °C liegt. Die gewünschte
Vorlauf-/Luftkanaltemperatur steigt jedoch, sobald der Wert für
den Temperaturausgleich über 25 °C steigt oder unter 21 °C sinkt.

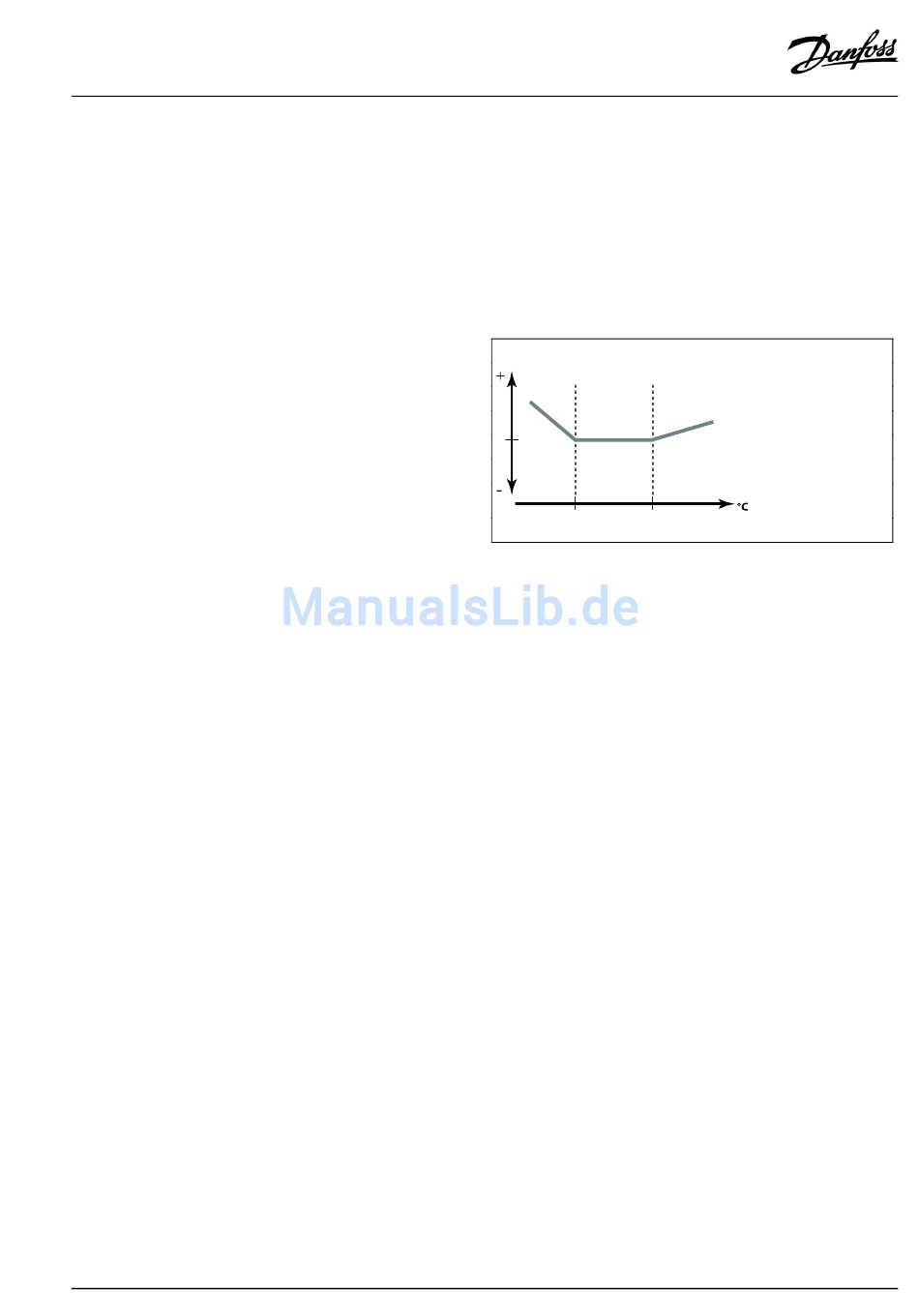

VI.GU.A3.03
Beispiel 1:
Einfluss
Komp. 1 Komp. 2
Temp. Sx
